(単位:mm)

本体

形K6EL

K6EL 外形寸法 2

アダプタ装着時の寸法

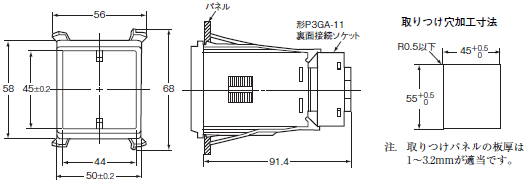

形Y92F-30 埋込み取りつけ用アダプタ(別売)

K6EL 外形寸法 4

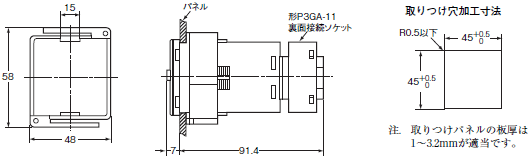

形Y92F-71 埋込み取りつけ用アダプタ(別売)

K6EL 外形寸法 5

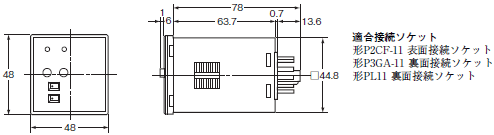

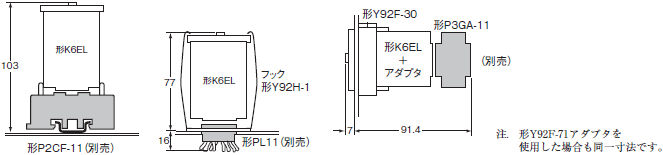

ソケット取りつけ時の寸法

K6EL 外形寸法 6

接続ソケット

接続ソケットは、形P2CF-11、形P3GA-11、形PL11をご使用ください。
icon_01詳細は、共用ソケット, DINレール関連商品のカタログをご覧ください。

関連機器

零相変流器

屋内貫通形

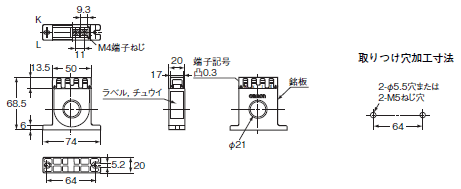

形OTG-L21(50A)

K6EL 外形寸法 11

注. 端子部に端子記号の記載がある側がKです。

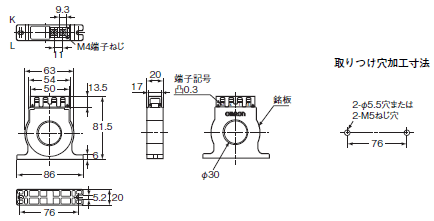

形OTG-L30(100A)

K6EL 外形寸法 13

注. 端子部に端子記号の記載がある側がKです。

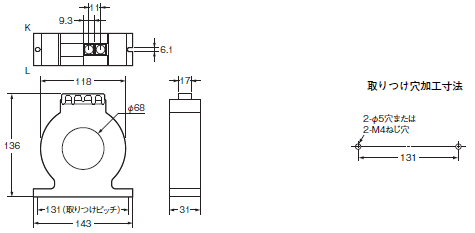

形OTG-L42(200A)

K6EL 外形寸法 15

注. 端子部に端子記号の記載がある側がKです。

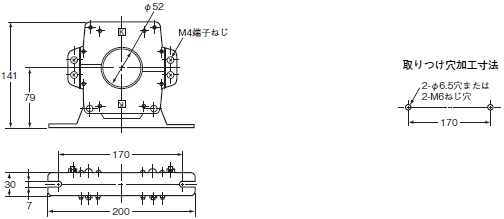

形OTG-L68(400A)

K6EL 外形寸法 17

注. 端子部に端子記号の記載がある側がKです。

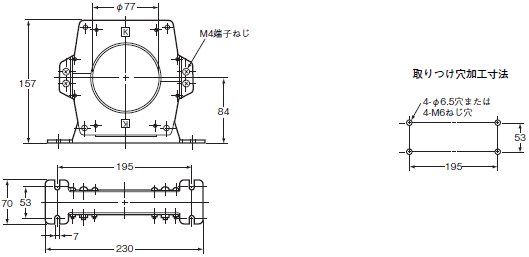

形OTG-L82(600A)

K6EL 外形寸法 19

注. 端子部に端子記号の記載がある側がKです。

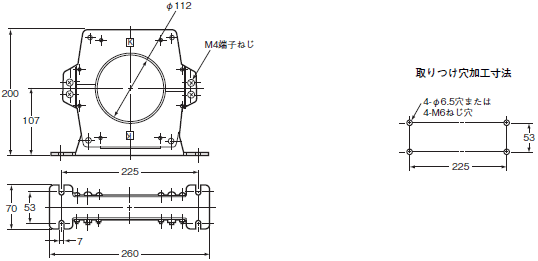

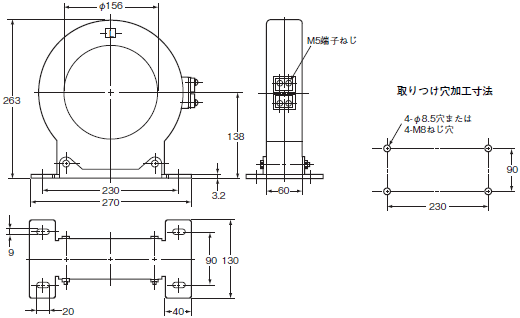

形OTG-L156(1000A)

K6EL 外形寸法 21

屋内分割形

形OTG-CN52(200A)

K6EL 外形寸法 23

形OTG-CN77(400A)

K6EL 外形寸法 24

形OTG-CN112(600A)

K6EL 外形寸法 25
