(単位:mm)
円柱型タッチスイッチ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
情報更新 : 2012/09/25
(単位:mm)

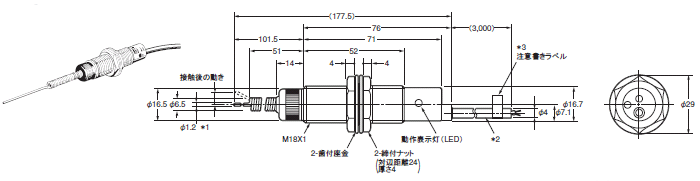

*1. ステンレスワイヤアンテナ、アンテナの動きは無方向。ただし接触後の動きは自由方向から20mm以内になるように設定してください。
アンテナを押す力は1.96N以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)3芯、0.2mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。

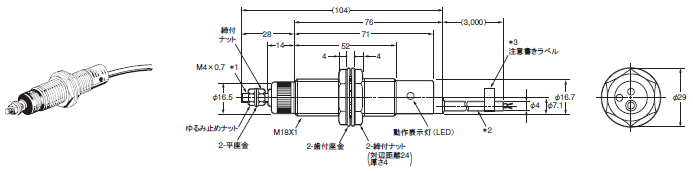

*1. ステンレスプランジャ接触後の動き(OT)は3.5mm以内です。
プランジャを押す力は9.8N以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)3芯、0.2mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。
*1. ステンレス鋼アンテナ、接続するアンテナ長さは合計で1m以下にしてください。
金属板をつけるときは200cm2以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)3芯、0.2mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。
*1. ステンレスワイヤアンテナ、アンテナの動きは無方向。ただし接触後の動きは自由方向から20mm以内になるように設定してください。
アンテナを押す力は1.96N以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)2芯、0.3mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。
*1. ステンレス鋼プランジャ接触後の動き(OT)は3.5mm以内です。
プランジャを押す力は9.8N以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)2芯、0.3mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。
*1. ステンレス鋼アンテナ、接続するアンテナの長さは合計で1m以下にしてください。
金属板をつけるときは200cm2以下にしてください。
*2. ビニール絶縁丸形コード(耐油、耐振形)2芯、0.3mm2、外径φ4
*3. 剥ぎ取ってからご使用ください。
情報更新 : 2012/09/25
