(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

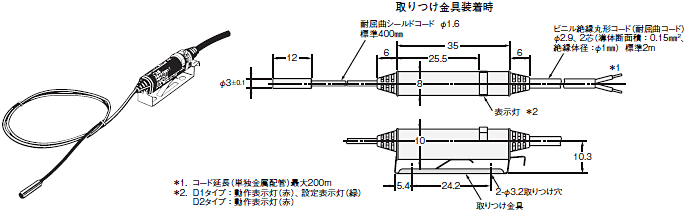

形E2EC-CR8D□

E2EC 外形寸法 3

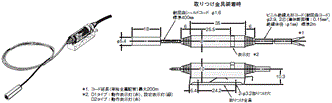

形E2EC-C1R5D□

E2EC 外形寸法 4

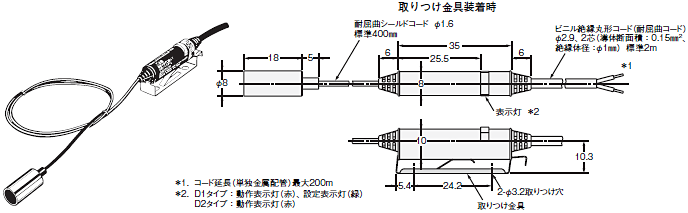

形E2EC-C3D□

E2EC 外形寸法 5

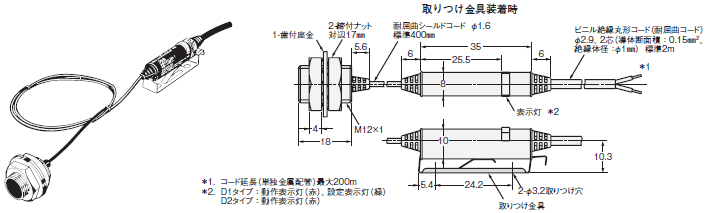

形E2EC-X4D□

E2EC 外形寸法 6

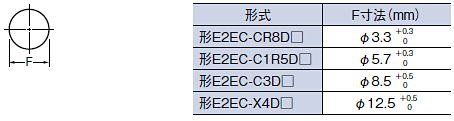

取りつけ穴加工寸法

E2EC 外形寸法 7

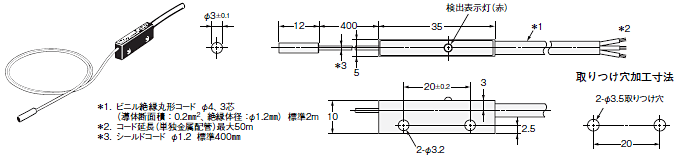

形E2EC-CR5C1

E2EC 外形寸法 8

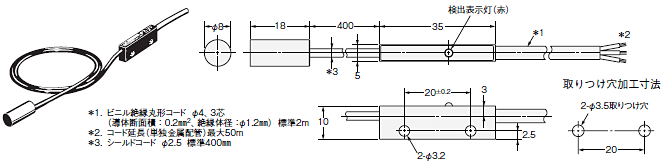

形E2EC-C2R5C1

E2EC 外形寸法 9

取りつけ穴加工寸法

E2EC 外形寸法 10

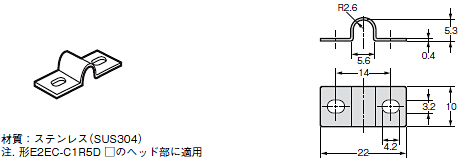

取りつけ金具

E2EC 外形寸法 11

アクセサリ(別売)

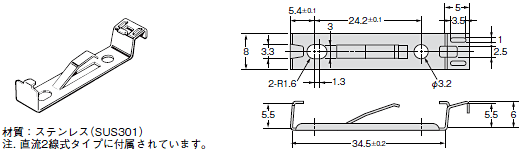

取りつけ金具(φ5.4用)
形Y92E-F5R4

E2EC 外形寸法 13
