(単位:mm)

指定なき寸法公差:公差等級 IT16

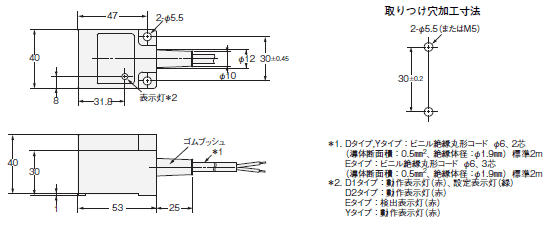

本体

形TL-Q2MC1

TL-N / -Q 外形寸法 3

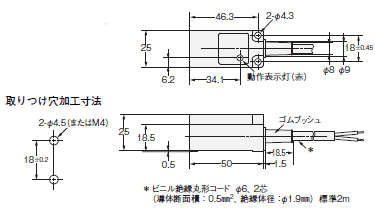

形TL-Q5M□□

TL-N / -Q 外形寸法 4

形TL-N7MD□、形TL-N5ME□

TL-N / -Q 外形寸法 5

形TL-N5MY□

TL-N / -Q 外形寸法 6

形TL-N12MD□、
形TL-N10ME□、
形TL-N10MY□

TL-N / -Q 外形寸法 7

形TL-N20MD□、形TL-N20ME□、形TL-N20MY□

TL-N / -Q 外形寸法 8

アクセサリ(別売)

取りつけ金具

形Y92E-C5

TL-N / -Q 外形寸法 11

形Y92E-C10

TL-N / -Q 外形寸法 12

形Y92E-C20

TL-N / -Q 外形寸法 13

*1. 数値は「取りつけ金具」の台座取りつけ寸法です。
*2. 商品に付属されています。

電線管用取りつけ金具

形Y92E-N5C15

TL-N / -Q 外形寸法 16

形Y92E-N10C15

TL-N / -Q 外形寸法 17
