S8NR-S

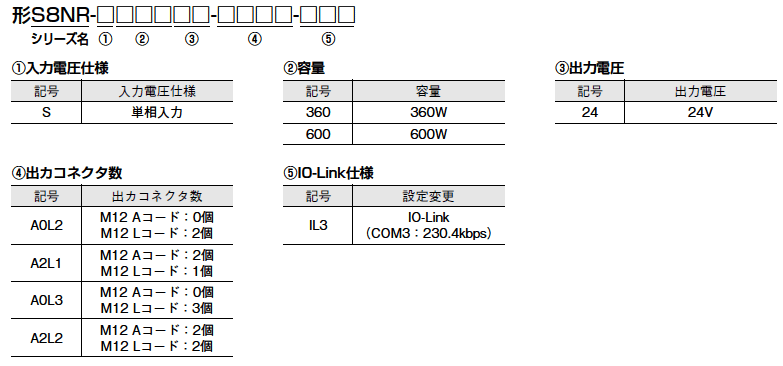

形式構成
形式基準
種類に記載している形式に従い、発注してください。
種類
本体
| 容量 | 入力電圧 | 出力電圧 | 最大遮断出力電流
（1分岐出力あたり） |
出力分岐 | 通信 | 形式 |
|---|---|---|---|---|---|---|
| 360W | 単相
AC100～240V |
24V | M12-A：3.8A
M12-L：10A |
2コネクタ4出力
コネクタ1：10A、10A コネクタ2：10A、10A |
IO-Link | S8NR-S36024-A0L2-IL3 |
| 3コネクタ4出力
コネクタ1：3.8A（クラス2） コネクタ2：3.8A（クラス2） コネクタ3：10A、10A |
S8NR-S36024-A2L1-IL3 | |||||
| 600W | 単相
AC200～240V |
3コネクタ6出力
コネクタ1：10A、10A コネクタ2：10A、10A コネクタ3：10A、10A |
S8NR-S60024-A0L3-IL3 | |||
| 4コネクタ6出力
コネクタ1：3.8A（クラス2） コネクタ2：3.8A（クラス2） コネクタ3：10A、10A コネクタ4：10A、10A |
S8NR-S60024-A2L2-IL3 |
取り付け金具（別売品）
| 商品名 | 形式 |
|---|---|
| DINレール取り付け金具 | S82Y-NRS02DIN |
防水キャップ（別売品）
| 商品名称 | 形式 |
|---|---|
| ソケット用防水キャップ | XS5Z-12 |
| プラグ用防水キャップ | XS5Z-13 |
レール取りつけ用別売品
支持レール（アルミ製）
| 形式 |
|---|
| 形PFP-100N |
| 形PFP-50N |
支持レール（アルミ製）
| 形式 |
|---|
| 形PFP-100N2 |
止め金具（エンドプレート）
| 形式 |
|---|
| 形PFP-M |
コネクタケーブル
入力コネクタ接続用ケーブル
2026年6月受注開始予定
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（S-coding、メス） ーM12プラグ （S-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
3芯 | 0.5 | XS5W-S321-B22-F |
| 1 | XS5W-S321-C22-F | ||||||
| 2 | XS5W-S321-D22-F | ||||||
| 3 | XS5W-S321-E22-F | ||||||
| 5 | XS5W-S321-G22-F | ||||||
| 10 | XS5W-S321-J22-F | ||||||
| 15 | XS5W-S321-K22-F | ||||||
| 20 | XS5W-S321-L22-F | ||||||
 |
オムロン | M12ソケット
（S-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
3芯 | 0.5 | XS5F-S321-B22-F |
| 1 | XS5F-S321-C22-F | ||||||
| 2 | XS5F-S321-D22-F | ||||||
| 3 | XS5F-S321-E22-F | ||||||
| 5 | XS5F-S321-G22-F | ||||||
| 10 | XS5F-S321-J22-F | ||||||
| 15 | XS5F-S321-K22-F | ||||||
| 20 | XS5F-S321-L22-F |
出力コネクタ（M12-A）接続用ケーブル
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（A-coding、メス） ーM12プラグ （A-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5W-D421-B81-F |
| 1 | XS5W-D421-C81-F | ||||||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| 15 | XS5W-D421-K81-F | ||||||
| 20 | XS5W-D421-L81-F | ||||||
 |
5芯 | 0.5 | XS5W-D521-BG1-F | ||||
| 1 | XS5W-D521-CG1-F | ||||||
| 2 | XS5W-D521-DG1-F | ||||||
| 3 | XS5W-D521-EG1-F | ||||||
| 5 | XS5W-D521-GG1-F | ||||||
| 10 | XS5W-D521-JG1-F | ||||||
| 15 | XS5W-D521-KG1-F | ||||||
| 20 | XS5W-D521-LG1-F | ||||||
 |
オムロン | M12プラグ
（A-coding、オス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.3 | XS5H-D421-A80-F |
| 0.5 | XS5H-D421-B80-F | ||||||
| 1 | XS5H-D421-C80-F | ||||||
| 2 | XS5H-D421-D80-F | ||||||
| 3 | XS5H-D421-E80-F | ||||||
| 5 | XS5H-D421-G80-F | ||||||
 |
5芯 | 0.5 | XS5H-D521-BG0-F | ||||
| 1 | XS5H-D521-CG0-F | ||||||
| 2 | XS5H-D521-DG0-F | ||||||
| 3 | XS5H-D521-EG0-F | ||||||
| 5 | XS5H-D521-GG0-F |
出力コネクタ（M12-L）接続用ケーブル
2026年6月受注開始予定
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（L-coding、メス） ーM12プラグ （L-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5W-L521-B12-F |
| 1 | XS5W-L521-C12-F | ||||||
| 2 | XS5W-L521-D12-F | ||||||
| 3 | XS5W-L521-E12-F | ||||||
| 5 | XS5W-L521-G12-F | ||||||
| 10 | XS5W-L521-J12-F | ||||||
| 15 | XS5W-L521-K12-F | ||||||
| 20 | XS5W-L521-L12-F | ||||||
 |
オムロン | M12プラグ
（L-coding、オス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5H-L521-B12-F |
| 1 | XS5H-L521-C12-F | ||||||
| 2 | XS5H-L521-D12-F | ||||||
| 3 | XS5H-L521-E12-F | ||||||
| 5 | XS5H-L521-G12-F | ||||||
| 10 | XS5H-L521-J12-F | ||||||
| 15 | XS5H-L521-K12-F | ||||||
| 20 | XS5H-L521-L12-F |
IO-Link通信接続用ケーブル
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（A-coding、メス） ーM12プラグ （A-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5W-D421-B81-F |
| 1 | XS5W-D421-C81-F | ||||||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| 15 | XS5W-D421-K81-F | ||||||
| 20 | XS5W-D421-L81-F | ||||||
 |
5芯 | 0.5 | XS5W-D521-BG1-F | ||||
| 1 | XS5W-D521-CG1-F | ||||||
| 2 | XS5W-D521-DG1-F | ||||||
| 3 | XS5W-D521-EG1-F | ||||||
| 5 | XS5W-D521-GG1-F | ||||||
| 10 | XS5W-D521-JG1-F | ||||||
| 15 | XS5W-D521-KG1-F | ||||||
| 20 | XS5W-D521-LG1-F | ||||||
 |
オムロン | M12ソケット
（A-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5F-D421-B80-F |
| 1 | XS5F-D421-C80-F | ||||||
| 2 | XS5F-D421-D80-F | ||||||
| 3 | XS5F-D421-E80-F | ||||||
| 5 | XS5F-D421-G80-F | ||||||
| 10 | XS5F-D421-J80-F | ||||||
| 15 | XS5F-D421-K80-F | ||||||
| 20 | XS5F-D421-L80-F | ||||||
 |
5芯 | 0.5 | XS5F-D521-BG0-F | ||||
| 1 | XS5F-D521-CG0-F | ||||||
| 2 | XS5F-D521-DG0-F | ||||||
| 3 | XS5F-D521-EG0-F | ||||||
| 5 | XS5F-D521-GG0-F | ||||||
| 10 | XS5F-D521-JG0-F | ||||||
| 15 | XS5F-D521-KG0-F | ||||||
| 20 | XS5F-D521-LG0-F |
S8R-BB

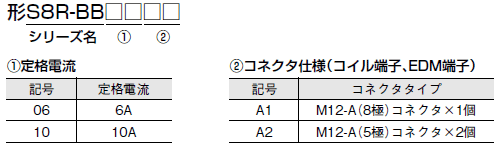

形式構成
形式基準
種類に記載している形式に従い、発注してください。
種類
本体
| 回路構成 |
定格電圧
（入出力） |
定格電流
（入出力） |
定格電圧
（コイル部） |
形式 |
|---|---|---|---|---|
| 入出力接点部：1a接点×2直列
EDM部：1b接点×2直列 |
DC24V | 6A | DC24V | S8R-BB06A1 |
| S8R-BB06A2 | ||||
| 10A | S8R-BB10A1 | |||
| S8R-BB10A2 |
取り付け金具（別売品）
| 商品名称 | 形式 |
|---|---|
| DINレール取り付け金具（形S8R-BB06□□用） | S82Y-RBB01DIN |
| DINレール取り付け金具（形S8R-BB10□□用） | S82Y-RBB02DIN |
防水キャップ（別売品）
| 商品名称 | 形式 |
|---|---|
| ソケット用防水キャップ | XS5Z-12 |
| プラグ用防水キャップ | XS5Z-13 |
コネクタケーブル
入力端子接続用ケーブル
2026年6月受注開始予定
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（L-coding、メス） ーM12プラグ （L-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5W-L521-B12-F |
| 1 | XS5W-L521-C12-F | ||||||
| 2 | XS5W-L521-D12-F | ||||||
| 3 | XS5W-L521-E12-F | ||||||
| 5 | XS5W-L521-G12-F | ||||||
| 10 | XS5W-L521-J12-F | ||||||
| 15 | XS5W-L521-K12-F | ||||||
| 20 | XS5W-L521-L12-F | ||||||
 |
オムロン | M12ソケット
（L-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5F-L521-B12-F |
| 1 | XS5F-L521-C12-F | ||||||
| 2 | XS5F-L521-D12-F | ||||||
| 3 | XS5F-L521-E12-F | ||||||
| 5 | XS5F-L521-G12-F | ||||||
| 10 | XS5F-L521-J12-F | ||||||
| 15 | XS5F-L521-K12-F | ||||||
| 20 | XS5F-L521-L12-F |
出力端子接続用ケーブル
2026年6月受注開始予定
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（L-coding、メス） ーM12プラグ （L-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5W-L521-B12-F |
| 1 | XS5W-L521-C12-F | ||||||
| 2 | XS5W-L521-D12-F | ||||||
| 3 | XS5W-L521-E12-F | ||||||
| 5 | XS5W-L521-G12-F | ||||||
| 10 | XS5W-L521-J12-F | ||||||
| 15 | XS5W-L521-K12-F | ||||||
| 20 | XS5W-L521-L12-F | ||||||
 |
オムロン | M12プラグ
（L-coding、オス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
5芯 | 0.5 | XS5H-L521-B12-F |
| 1 | XS5H-L521-C12-F | ||||||
| 2 | XS5H-L521-D12-F | ||||||
| 3 | XS5H-L521-E12-F | ||||||
| 5 | XS5H-L521-G12-F | ||||||
| 10 | XS5H-L521-J12-F | ||||||
| 15 | XS5H-L521-K12-F | ||||||
| 20 | XS5H-L521-L12-F |
コイル端子接続用ケーブル
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（A-coding、メス） ーM12プラグ （A-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5W-D421-B81-F |
| 1 | XS5W-D421-C81-F | ||||||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| 15 | XS5W-D421-K81-F | ||||||
| 20 | XS5W-D421-L81-F | ||||||
 |
5芯 | 0.5 | XS5W-D521-BG1-F | ||||
| 1 | XS5W-D521-CG1-F | ||||||
| 2 | XS5W-D521-DG1-F | ||||||
| 3 | XS5W-D521-EG1-F | ||||||
| 5 | XS5W-D521-GG1-F | ||||||
| 10 | XS5W-D521-JG1-F | ||||||
| 15 | XS5W-D521-KG1-F | ||||||
| 20 | XS5W-D521-LG1-F | ||||||
 |
オムロン | M12ソケット
（A-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | ― |
| 1 | XS5F-D421-C80-F | ||||||
| 2 | XS5F-D421-D80-F | ||||||
| 3 | XS5F-D421-E80-F | ||||||
| 5 | XS5F-D421-G80-F | ||||||
| 10 | XS5F-D421-J80-F | ||||||
| 15 | XS5F-D421-K80-F | ||||||
| 20 | XS5F-D421-L80-F | ||||||
 |
5芯 | 0.5 | XS5F-D521-BG0-F | ||||
| 1 | XS5F-D521-CG0-F | ||||||
| 2 | XS5F-D521-DG0-F | ||||||
| 3 | XS5F-D521-EG0-F | ||||||
| 5 | XS5F-D521-GG0-F | ||||||
| 10 | XS5F-D521-JG0-F | ||||||
| 15 | XS5F-D521-KG0-F | ||||||
| 20 | XS5F-D521-LG0-F |
EDM端子接続用ケーブル
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（A-coding、メス） ーM12プラグ （A-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5W-D421-B81-F |
| 1 | XS5W-D421-C81-F | ||||||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| 15 | XS5W-D421-K81-F | ||||||
| 20 | XS5W-D421-L81-F | ||||||
 |
5芯 | 0.5 | XS5W-D521-BG1-F | ||||
| 1 | XS5W-D521-CG1-F | ||||||
| 2 | XS5W-D521-DG1-F | ||||||
| 3 | XS5W-D521-EG1-F | ||||||
| 5 | XS5W-D521-GG1-F | ||||||
| 10 | XS5W-D521-JG1-F | ||||||
| 15 | XS5W-D521-KG1-F | ||||||
| 20 | XS5W-D521-LG1-F | ||||||
 |
オムロン | M12ソケット
（A-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
4芯 | 0.5 | XS5F-D421-B80-F |
| 1 | XS5F-D421-C80-F | ||||||
| 2 | XS5F-D421-D80-F | ||||||
| 3 | XS5F-D421-E80-F | ||||||
| 5 | XS5F-D421-G80-F | ||||||
| 10 | XS5F-D421-J80-F | ||||||
| 15 | XS5F-D421-K80-F | ||||||
| 20 | XS5F-D421-L80-F | ||||||
 |
5芯 | 0.5 | XS5F-D521-BG0-F | ||||
| 1 | XS5F-D521-CG0-F | ||||||
| 2 | XS5F-D521-DG0-F | ||||||
| 3 | XS5F-D521-EG0-F | ||||||
| 5 | XS5F-D521-GG0-F | ||||||
| 10 | XS5F-D521-JG0-F | ||||||
| 15 | XS5F-D521-KG0-F | ||||||
| 20 | XS5F-D521-LG0-F |
EDM・コイル端子接続用ケーブル
| 品名/外観 | メーカ | 仕様 | コネクタ
種類 |
ケーブル
引出方向 |
ケーブル
芯線数 |
ケーブル長 | 形式 |
|---|---|---|---|---|---|---|---|
 |
オムロン | M12ソケット
（A-coding、メス） ーM12プラグ （A-coding、オス） |
スマート
クリック コネクタ |
ストレート/
ストレート |
8芯 | 0.5 | XS5W-D821-BK1-F |
| 1 | XS5W-D821-CK1-F | ||||||
| 2 | XS5W-D821-DK1-F | ||||||
| 3 | XS5W-D821-EK1-F | ||||||
| 5 | XS5W-D821-GK1-F | ||||||
| 10 | XS5W-D821-JK1-F | ||||||
| 15 | XS5W-D821-KK1-F | ||||||
| 20 | XS5W-D821-LK1-F | ||||||
 |
オムロン | M12ソケット
（A-coding、メス） ーバラ線 |
スマート
クリック コネクタ |
ストレート/
ストレート |
8芯 | 0.5 | XS5F-D821-BK0-F |
| 1 | XS5F-D821-CK0-F | ||||||
| 2 | XS5F-D821-DK0-F | ||||||
| 3 | XS5F-D821-EK0-F | ||||||
| 5 | XS5F-D821-GK0-F | ||||||
| 10 | XS5F-D821-JK0-F | ||||||
| 15 | XS5F-D821-KK0-F | ||||||
| 20 | XS5F-D821-LK0-F |
