K3CV

IO-Link ADコンバータ

K3CV

アナログ信号を高精度でデジタル信号に変換し、IO-Link通信で出力。信号の精度と信頼性を向上しつつ、簡単配線でコスト削減に貢献

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2025/08/01

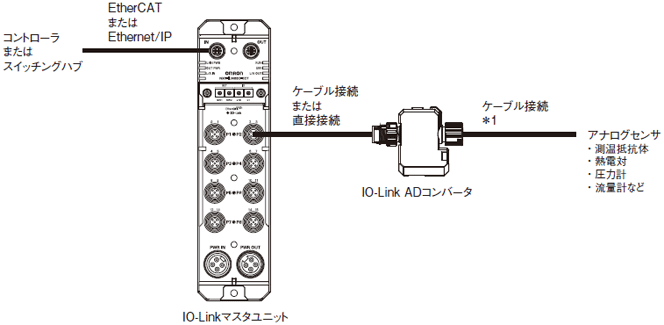

システム構成図

IO-Link ADコンバータ・IO-Linkマスタユニットおよびアナログセンサで以下のように構成します。

K3CV システム構成 2

＊1. IO-LinkマスタとADコンバータ間の奨励ケーブル
・プラグ両側コネクタ（M12スマートクリック）　形XS5W-D421-□81-F
・コネクタ（M12スマートクリック）、片側バラ線　形XS5F-D421-□80-Fシリーズ
必要な場合は、組立式コネクタプラグ（M12スマートクリック）をご利用ください。
形XS5G-D418（圧接タイプ）、形XS5G-D4C□（圧着タイプ）、形XS5G-D42□（はんだタイプ）、形XS5G-D□S□（ねじ結線タイプ）
＊2. アナログセンサのバラ線へは組立式コネクタプラグ（M12スマートクリック）をご利用ください。
形XS5G-D418（圧接タイプ）、形XS5G-D4C□（圧着タイプ）、形XS5G-D42□（はんだタイプ）、形XS5G-D□S□（ねじ結線タイプ）
＊3. 熱電対入力タイプの場合、補償導線を必ずご使用ください。（温度誤差の原因になります）
コネクタ・補償導線の選定は、「形式/種類」をご参照ください。
