DC12Vアプリケーション用超小型リレー
この商品について
関連情報
情報更新 : 2022/04/01
| 定格電圧
（V） |
定格電流
（mA） |
コイル抵抗
（Ω） |
動作電圧
（V） |
復帰電圧
（V） |
使用電圧範囲
（V） |
消費電力
（mW） |
形式 | |
|---|---|---|---|---|---|---|---|---|
| シングル | ツイン | |||||||
| DC12 | 75 | 160 | 6.9以下 | 1.0以上 | DC10～16 | 約900 | 形G8K-17R DC12 | 形G8K-27R DC12 |
| 100 | 120 | 6.0以下 | 約1200 | 形G8K-17SR DC12 | 形G8K-27SR DC12 | |||
| 120 | 100 | 5.6以下 | 0.7以上 | 約1440 | 形G8K-17UR DC12 | 形G8K-27UR DC12 | ||
注1. 定格電流、コイル抵抗はコイル温度が+20℃における値で、公差は±10%です。
注2. 動作特性はコイル温度が+20℃における値です。
| 分類 | 標準 | 低動作 | 超低動作 | |
|---|---|---|---|---|
| 形式 | 形G8K-17R DC12
形G8K-27R DC12 |
形G8K-17SR DC12
形G8K-27SR DC12 |
形G8K-17UR DC12
形G8K-27UR DC12 |
|
| 接点材質 | Ag合金（Cdフリー材） | |||
| 最大開閉電流（N.O.） | 30A | |||
| 定格連続通電電流 ＊1 | 20℃ | 35A 30秒間 | - | |
| 105℃ | 30A 30秒間 | 30A 30秒間 ＊2 | ||
| 125℃ | 20A 30秒間 | - | ||
| 最小開閉電流 | 1A DC12V | |||
＊1. 繰り返し通電を保証する値ではありません。また、接続条件によっても異なります。
超低動作タイプは連続通電使用には適していません。特定条件で使用される場合は、当社営業担当者までお問い合わせください。
＊2. シングルおよび、ツインタイプ１極作動時のみ適用されます。
| 項目 | 種類 | ||
|---|---|---|---|
| シングル | ツイン | ||
| 接触抵抗 ＊1 | 50mΩ以下（平均値：5mΩ） | ||
| 動作時間 | 10ms以下（DC12Vにて。バウンス時間は含まない） | ||
| 復帰時間 | 5ms以下（DC12Vにて。バウンス時間は含まない） | ||
| 絶縁抵抗 ＊2 | コイルー接点間 | 100MΩ以上 | |
| 同極接点間 | 100MΩ以上 | ||
| 耐電圧 | コイルー接点間 | AC500V 1分間 | |
| 同極接点間 | AC500V 1分間 | ||
| 耐振動 | 耐久 | 33Hz, 45m/s2 | |
| 誤動作（検知時間：10μs） | 10～500Hz, 45m/s2 | ||
| 耐衝撃 | 耐久 | 1,000m/s2（作用時間：6ms） | |
| 誤動作（検知時間：10μs） | 100m/s2（作用時間：11ms） | ||
| 機械的耐久性 ＊3 | 100万回 | ||
| 電気的耐久性 ＊4 | 抵抗負荷 | 5A DC14V, 1.0s ON/ 1.0s OFF, 10万回 | |
| 誘導負荷 | 25A DC13.5V（0.3mH）, 0.2s ON/ 9.8s OFF, 10万回 | ||
| 使用周囲温度 ＊5 | -40～125℃（ただし、氷結および結露しないこと） | ||
| 使用周囲湿度 | 35～85%RH | ||
| 質量 | 約3.0g | 約6.0g | |

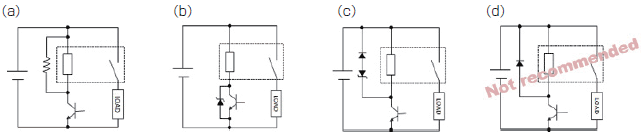

推奨コイル駆動回路：（a）、（b）、（c） オムロンは、図（a）（- c）に示すコイル駆動回路を推奨しております。
非推奨コイル駆動回路：（d） 図 (d) の様なサージキラーの接続は、リレーの性能が著しく低下する可能性があります。
