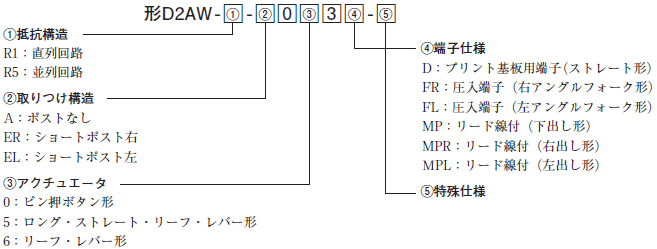

形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
抵抗内蔵型シール形極超小型基本スイッチ
この商品について
関連情報
情報更新 : 2024/06/03
形式基準の中には組み合わせ不可能な形式もあります。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
種類 | ポストなし
![]() |
ショートポスト右
![]() |
ショートポスト左
![]() |
||
---|---|---|---|---|---|
アクチュエータ | 端子仕様 | 抵抗構造 | |||
ピン押ボタン形
![]() |
プリント基板用端子
(ストレート形) |
直列回路 | 形D2AW-R1-A003D | 形D2AW-R1-ER003D | 形D2AW-R1-EL003D |
並列回路 | 形D2AW-R5-A003D | 形D2AW-R5-ER003D | 形D2AW-R5-EL003D | ||
圧入端子(右アングル
フォーク形) |
直列回路 | - | 形D2AW-R1-ER003FR | - | |
並列回路 | - | 形D2AW-R5-ER003FR | - | ||
圧入端子(左アングル
フォーク形) |
直列回路 | - | - | 形D2AW-R1-EL003FL | |
並列回路 | - | - | 形D2AW-R5-EL003FL | ||
リード線付(下出し形) | 直列回路 | 形D2AW-R1-ER003MP | 形D2AW-R1-EL003MP | ||
並列回路 | 形D2AW-R5-ER003MP | 形D2AW-R5-EL003MP | |||
リード線付(右出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
リード線付(左出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
ロング・ストレート・
リーフ・レバー形 ![]() |
プリント基板用端子
(ストレート形) |
直列回路 | 形D2AW-R1-A053D | 形D2AW-R1-ER053D | 形D2AW-R1-EL053D |
並列回路 | 形D2AW-R5-A053D | 形D2AW-R5-ER053D | 形D2AW-R5-EL053D | ||
圧入端子(右アングル
フォーク形) |
直列回路 | - | 形D2AW-R1-ER053FR | - | |
並列回路 | - | 形D2AW-R5-ER053FR | - | ||
圧入端子(左アングル
フォーク形) |
直列回路 | - | - | 形D2AW-R1-EL053FL | |
並列回路 | - | - | 形D2AW-R5-EL053FL | ||
リード線付(下出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
リード線付(右出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
リード線付(左出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
リーフ・レバー形
![]() |
プリント基板用端子
(ストレート形) |
直列回路 | 形D2AW-R1-A063D | 形D2AW-R1-ER063D | 形D2AW-R1-EL063D |
並列回路 | 形D2AW-R5-A063D | 形D2AW-R5-ER063D | 形D2AW-R5-EL063D | ||
圧入端子(右アングル
フォーク形) |
直列回路 | - | 形D2AW-R1-ER063FR | - | |
並列回路 | - | 形D2AW-R5-ER063FR | - | ||
圧入端子(左アングル
フォーク形) |
直列回路 | - | - | 形D2AW-R1-EL063FL | |
並列回路 | - | - | 形D2AW-R5-EL063FL | ||
リード線付(下出し形) | 直列回路 | 形D2AW-R1-ER063MP | 形D2AW-R1-EL063MP | ||
並列回路 | 形D2AW-R5-ER063MP | 形D2AW-R5-EL063MP | |||
リード線付(右出し形) | 直列回路 | - | - | ||
並列回路 | - | - | |||
リード線付(左出し形) | 直列回路 | - | - | ||
並列回路 | - | - |
『ー』表記のものについても、ご要望ありましたら対応検討可能です。
また、形式基準にない仕様についても改造検討いたしますので、詳しくは当社販売員にお問い合わせください。
注1. 上表リード線タイプの標準リード線(AVSS 0.3)の長さは300mmです。
