(単位:mm)

イラスト・図面は、代表的な仕様です。□の中には、取りつけ構造、接触仕様、端子仕様による記号が入ります。
組み合わせ可能な形式については「種類」をご覧ください。
各取りつけ構造および端子仕様については、データシートをご覧ください。

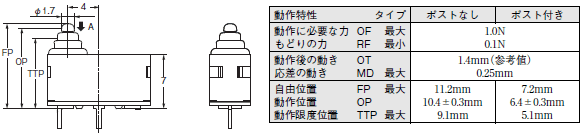

ピン押ボタン形

形D2AW-R□-□003□

D2AW-R 外形寸法 2

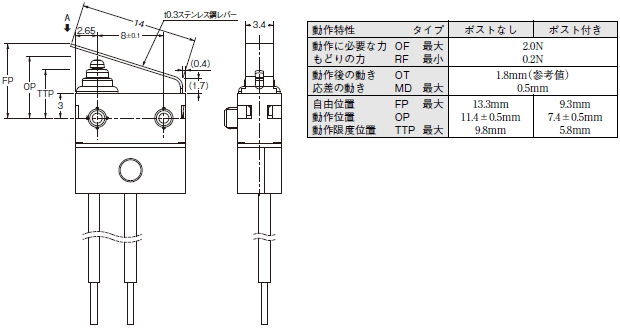

ロング・ストレート・リーフ・レバー形

形D2AW-R□-□053□

D2AW-R 外形寸法 3

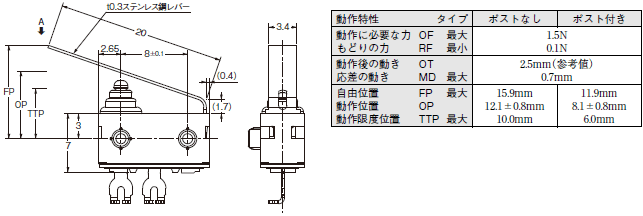

リーフ・レバー形

形D2AW-R□-□063□

D2AW-R 外形寸法 4

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.2mmです。
注2. 動作特性は、A方向(↓)に動作した場合です。
