(単位:mm)

本体

標準ポート(導圧部φ4.5)タイプ

形E8Y-PR2C
形E8Y-PR5C
形E8Y-P1C
形E8Y-P2C
形E8Y-P5C
形E8Y-P5B
形E8Y-PR2Y
形E8Y-PR5Y
形E8Y-P1Y
形E8Y-P2Y
形E8Y-P5Y

E8Y-P 外形寸法 2

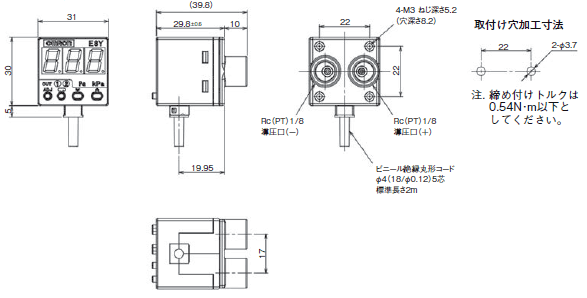

ダイカストポート(導圧部Rc(PT)1/8)タイプ

形E8Y-PR2C-R
形E8Y-PR5Y-R
形E8Y-P2C-R
形E8Y-P5C-R
形E8Y-P2Y-R
形E8Y-P5Y-R

E8Y-P 外形寸法 3

アクセサリ(付属)

取りつけ金具A

E8Y-P 外形寸法 5

取りつけ金具B

E8Y-P 外形寸法 6

パネル取りつけ/部品寸法

形E89-Y1

(保護カバー、ガイド、フレーム、ホルダー4点を含んだ形式です。□36と□45パネル両方使用できます。)

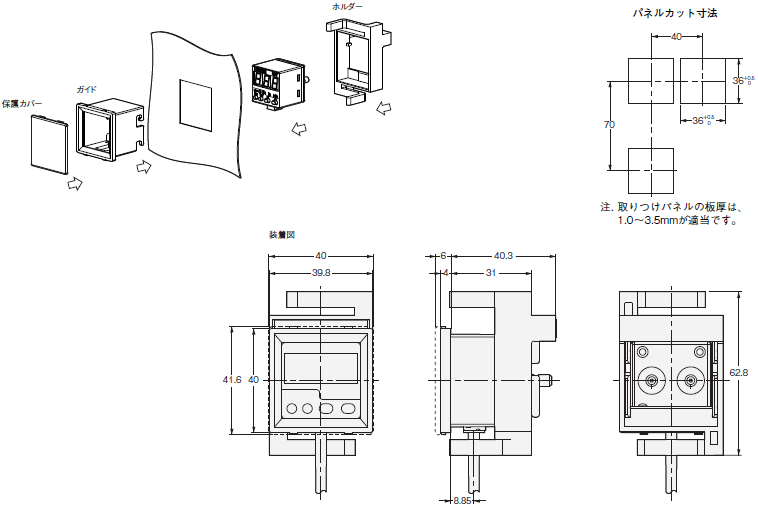

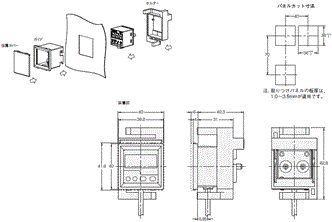

□36 パネル取りつけ時

*圧力表示器タイプ専用です。形E8Y-□-F□シリーズ差圧式流量計タイプには使えません。

E8Y-P 外形寸法 9

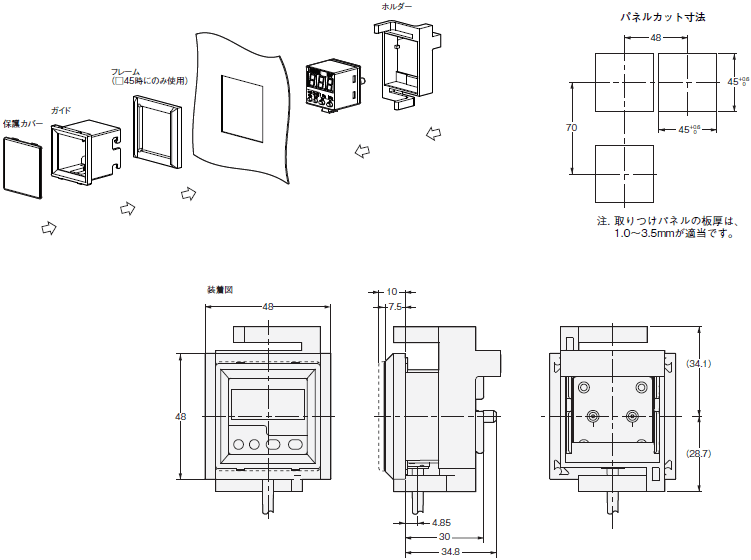

□45 パネル取りつけ時

E8Y-P 外形寸法 10

形E89-Y2

(保護カバー、ガイド、フレーム、ホルダー4点を含んだ形式です。□36と□45パネル両方使用できます。)

□36 パネル取りつけ時

*圧力表示器タイプ専用です。形E8Y-□-F□シリーズ差圧式流量計タイプには使えません。

E8Y-P 外形寸法 12

□45 パネル取りつけ時

E8Y-P 外形寸法 13
