※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

F430-F

スマートカメラ代表的な機種

形状 画素数 視野* 対応設置距離* 照明 形式 標準価格
(¥)
3789_lu_1_1 500万画素
(2592×1944)
(カラー)
広視野 オートフォーカス
50~300mm
スタンダード照明、
白色
F430-F000W50C-SWA オープン
価格
中視野 スタンダード照明、
白色
F430-F000M50C-SWA
120万画素
(1280×960)
(モノクロ)
広視野 オートフォーカス
50~300mm
スタンダード照明、
白色
F430-F000W12M-SWA
中視野 スタンダード照明、
白色
F430-F000M12M-SWA
狭視野 オートフォーカス
40~150mm
スタンダード照明、
白色
F430-F000N12M-SWA
狭視野・
長距離
オートフォーカス
75~1160mm
スタンダード照明、
白色
F430-F000L12M-SWA
中視野 オートフォーカス
50~300mm
リング照明、白色 F430-F000M12M-RWA
狭視野 オートフォーカス
40~150mm
リング照明、白色 F430-F000N12M-RWA
30万画素
(752×480)
(モノクロ)
中視野 オートフォーカス
50~300mm
スタンダード照明、
白色
F430-F000M03M-SWA

スマートカメラの形式構成

代表的な機種の表にない形式をご希望の場合は、組み合わせ表をご覧のうえ、当社営業員までお問い合わせください。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 4

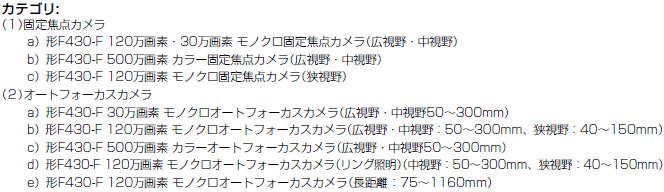

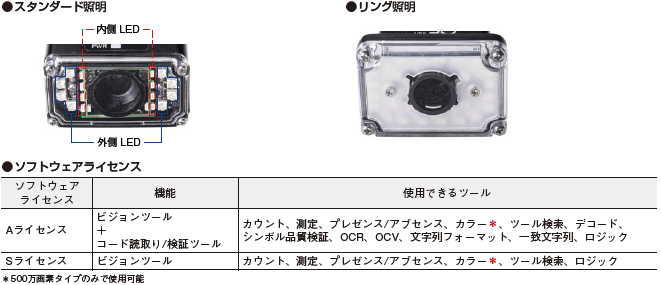

用語解説

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 5

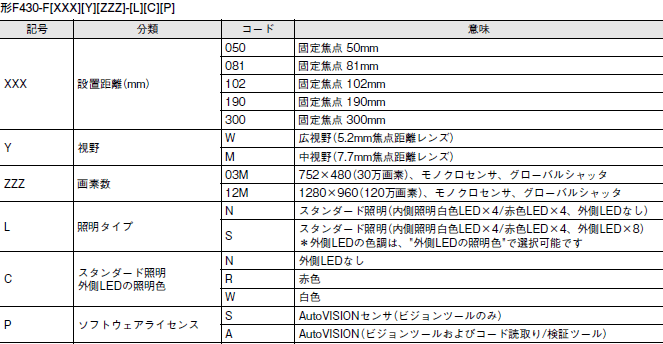

1a) 形F430-F 120万画素・30万画素 モノクロ固定焦点カメラ(広視野・中視野): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 6

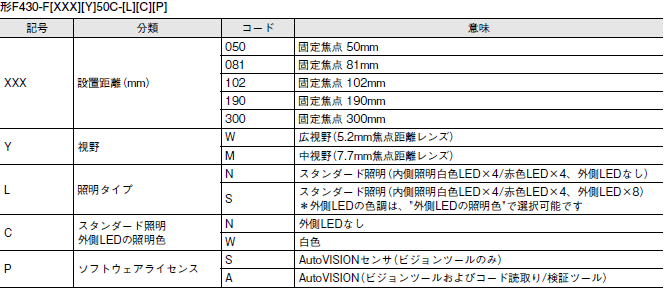

1b) 形F430-F 500万画素 カラー固定焦点カメラ(広視野・中視野): 選択可能な組み合わせ

注. 500万画素カラーカメラでは、照明なしまたは白色照明のオプションのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 7

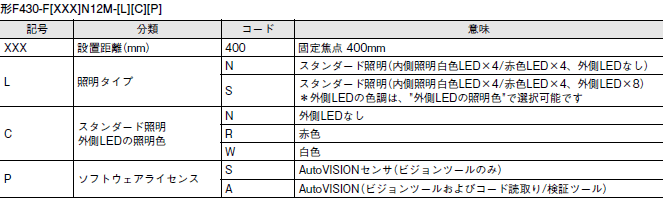

1c) 形F430-F 120万画素 モノクロ固定焦点カメラ(狭視野): 選択可能な組み合わせ

注. 固定焦点の狭視野レンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 8

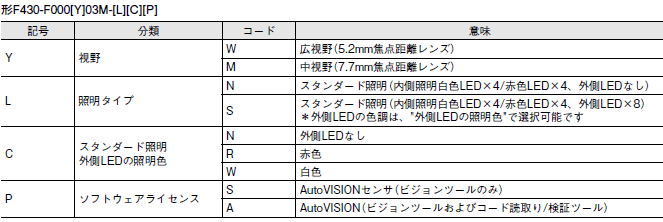

2a) 形F430-F 30万画素 モノクロオートフォーカスカメラ(広視野・中視野50~300mm): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 9

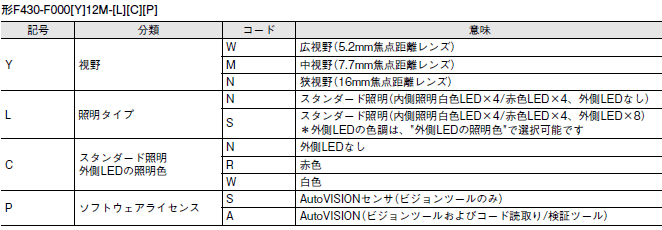

2b) 形F430-F 120万画素 モノクロオートフォーカスカメラ(広視野・中視野:50~300mm、狭視野:40~150mm): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 10

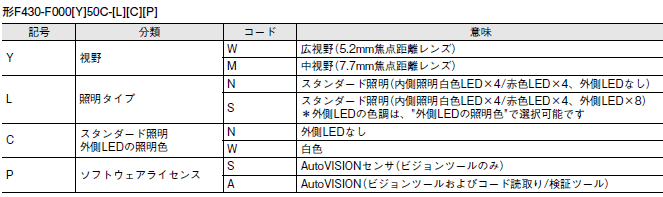

2c) 形F430-F 500万画素 カラーオートフォーカスカメラ(広視野・中視野50~300mm): 選択可能な組み合わせ

注. 狭視野オートフォーカスレンズオプションは、カラーカメラではお選びいただけません。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 11

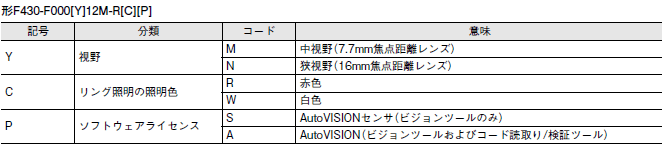

2d) 形F430-F 120万画素 モノクロオートフォーカスカメラ(リング照明)(中視野:50~300mm、狭視野:40~150mm): 選択可能な組み合わせ

注. リング照明タイプは、オートフォーカス、中視野および狭視野レンズ、120万画素モノクロカメラのみで使用できます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 12

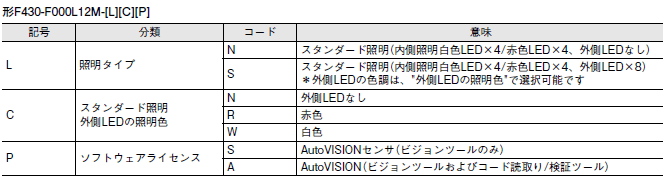

2e) 形F430-F 120万画素 モノクロオートフォーカスカメラ(長距離:75~1160mm): 選択可能な組み合わせ

注. 長距離オートフォーカスレンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 13

取付け金具

形状 種類 形式 標準価格(¥)
3789_lu_12_1 L字型ブラケット(角度調整可能) V430-AM0 オープン価格
3789_lu_12_2 カメラマウントブラケット V430-AM1 オープン価格
3789_lu_12_3 カメラマウントスタンド V430-AM2 オープン価格
3789_lu_12_4 カメラマウント(上下左右可動) V430-AM3 オープン価格
3789_lu_12_5 絶縁マウントキット
(ナイロン製ネジおよびワッシャ付属)
V430-AM4 オープン価格
3789_lu_12_6 カメラマウントブラケット(リング照明用) V430-AM6 オープン価格

スタンダード照明用 光学オプション

形状 種類 形式 標準価格(¥)
3789_lu_13_1 交換用フロントカバー V430-AF10 *1 オープン価格
3789_lu_13_2 拡散板 V430-AF11 *1 オープン価格
3789_lu_13_3 偏光板 V430-AF12 *1 オープン価格
3789_lu_13_4 YAGフィルタ
(スマートカメラの周囲に取付けられたレーザ製品からの
レーザ光の妨害を防ぐためのフィルタ)
V430-AF4 *2 オープン価格
3789_lu_13_5 ESDセーフカバー
(静電気放電(ESD)により他の電子デバイスに
損傷を与えないことを目的としたカバー)
V430-AF5 *2 オープン価格
3789_lu_13_6 赤色フィルタ付きフロントカバー
(赤色光のみを透過させたいときに使用)
V430-AF6 オープン価格
3789_lu_13_7 青色フィルタ付きフロントカバー
(青色光のみを透過させたいときに使用)
V430-AF7 オープン価格

*1. このデータシートで記載している、形V430-AF10、形V430-AF11、形V430-AF12は、MicroHAWK V/F4□0-F□□□□□□□-□□□に対応しているアクセサリです。旧機種のV430-F□□□□□□□に対応しているアクセサリは、形V430-AF0、形V430-AF1、形V430-AF2です。
ご使用機種の形式に基づいて、表から正しいアクセサリを選択してください。

アクセサリ アクセサリ新機種のコードリーダ形式
V430-F□□□□□□□-□□□
旧機種のコードリーダ形式
V430-F□□□□□□□
交換用フロントカバー V430-AF10 V430-AF0
拡散板 V430-AF11 V430-AF1
偏光板 V430-AF12 V430-AF2

*2. 近日発売予定です。

スタンダード照明用 光源オプション(外側LED)

形状 種類 形式 標準価格(¥)
3789_lu_14_1 赤色LED V430-ALR オープン価格
白色LED V430-ALW オープン価格
青色LED V430-ALB オープン価格
赤外LED V430-ALI オープン価格

リング照明用光学オプション

形状 種類 形式 標準価格(¥)
3789_lu_15_1 交換用フロントカバー(リング照明用)
(拡散板は付属していません) *1
V430-AF0R オープン価格
3789_lu_15_2 拡散板(リング照明用)
(フロントカバーは付属していません) *2
V430-AF1R オープン価格
3789_lu_15_3 偏光板(リング照明用) *3 V430-AF2R オープン価格

*1. リング照明タイプのF430には、標準で拡散板が取り付けられています。
  拡散板を交換される場合は、拡散板(リング照明用)形V430-AF1Rをご購入下さい。
*2. 拡散板(リング照明用)には、フロントカバーは付属していません。
  フロントカバーを交換される場合は、交換用フロントカバー(リング照明用)形V430-AF0Rをご購入下さい。
*3. 偏光板(リング照明用)は、偏光板とフロントカバーが一体の構造です。

リング照明用 光源オプション

形状 種類 形式 標準価格(¥)
3789_lu_16_1 赤色LED(リング照明用) V430-ALRR オープン価格
白色LED(リング照明用) V430-ALWR オープン価格
青色LED(リング照明用) V430-ALBR オープン価格
赤外LED(リング照明用) V430-ALIR オープン価格

光学オプション(スタンダード照明/リング照明共通)

形状 種類 形式 標準価格(¥)
3789_lu_17_1 ライトアングルミラー V430-AF3 オープン価格

ケーブル

形状 カテゴリ 長さ/仕様 形式 標準価格(¥)
3789_lu_18_1 ・Ethernetケーブル(耐屈曲)
・ストレートコネクタ
1m
V430-WE-1M オープン価格
3m V430-WE-3M
5m V430-WE-5M
3789_lu_18_2 ・Ethernetケーブル(耐屈曲)
・上向きライトアングルコネクタ
3m V430-WELU-3M オープン価格
・Ethernetケーブル(耐屈曲)
・下向きライトアングルコネクタ
3m V430-WELD-3M オープン価格
3789_lu_18_3 ・I/O(M12)ケーブル(耐屈曲)
・ストレートコネクタ
1m
V430-WQ-1M オープン価格
1m
V430-WQF-1M *1
3m
V430-WQ-3M
5m
V430-WQ-5M
3789_lu_18_4 ・RS-232C - I/O(M12)
 2股ケーブル(耐屈曲)
・ストレートコネクタ
2.7m
V430-WQR-3M オープン価格
3789_lu_18_5 ・キーボードウェッジ - I/O(M12)
 2股ケーブル(耐屈曲)
・ストレートコネクタ
2.7m
V430-WQK-3M *2
3789_lu_18_6 ・I/O(フライングリード)ケーブル(耐屈曲)
・ストレートコネクタ
3m
V430-W8-3M オープン価格
3m
V430-W8F-3M *1
5m
V430-W8-5M
5m
V430-W8F-5M *1
3789_lu_18_7 ・I/O(フライングリード)ケーブル(耐屈曲)
・上向きライトアングルコネクタ
3m
V430-W8LU-3M オープン価格
3m
V430-W8LUF-3M *1
・I/O(フライングリード)ケーブル(耐屈曲)
・下向きライトアングルコネクタ
3m
V430-W8LD-3M
3m
V430-W8LDF-3M *1
3789_lu_18_8 ・RS-232Cケーブル(耐屈曲)
・ストレートコネクタ
1m
V430-WR-1M オープン価格
3m
V430-WR-3M

*1. フィルタ付ケーブルです。
   ノイズの多い環境で使用する場合はフィルタ付きケーブルを使用してください。
   フィルタ付ケーブルは近日発売予定です。
*2. 形V430-WQR-3Mはラインナップ拡充に伴う形V430-W2-3Mの形式変更した商品です。
   旧機種からの機能変更はありませんので、現在ご使用のお客様は継続してご使用いただけます。

バーコード検証オプション

形状 種類 形式
3789_lu_31_1 NISTトレーサブル測定レポート付きのAutoVISION
検証キャリブレーションカード
98-000265-01
AutoVISION検証キャリブレーションカード 98-000265-02

F420-F

スマートカメラ

取扱い商品一覧

カテゴリ 焦点のタイプ 画素数 視野 読取り距離(mm) 照明 ライセンス*
モノクロ 固定焦点 30万画素、
120万画素
広視野、中視野 50、81、102、
190、300
なし、赤色、白色 S、A
120万画素 狭視野 64、400 なし、赤色、白色 S、A
オート
フォーカス
30万画素 広視野、中視野 オートフォーカス
50~300mm
なし、赤色、白色 S、A
30万画素、
120万画素
広視野、中視野、
狭視野
オートフォーカス
50~300mm
なし、赤色、白色 S、A
リング照明
オートフォーカス
120万画素 中視野、狭視野 オートフォーカス
50~300mm
赤色、白色(リング) S、A
長距離
オートフォーカス
120万画素 狭視野 オートフォーカス
75~1160mm
なし、赤色、白色 S、A
カラー 固定焦点 500万画素 広視野、中視野 50、81、102、
190、300
なし、白色 S、A
オート
フォーカス
500万画素 広視野、中視野 オートフォーカス
50~300mm
なし、白色 S、A

icon_01 *ソフトウェアのライセンス。ビジョンツール、コード読取り/検証ツールの詳細は「定格/性能」をご確認ください。
S:AutoVISIONセンサ(ビジョンツールのみ)
A:AutoVISIONセンサ(ビジョンツールおよびコード読取り/検証ツール)

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 31

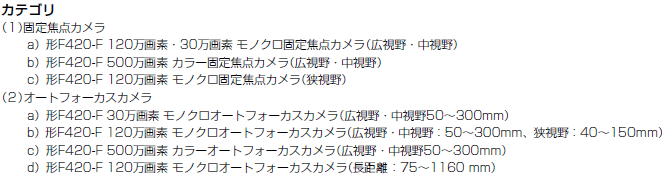

用語解説

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 32

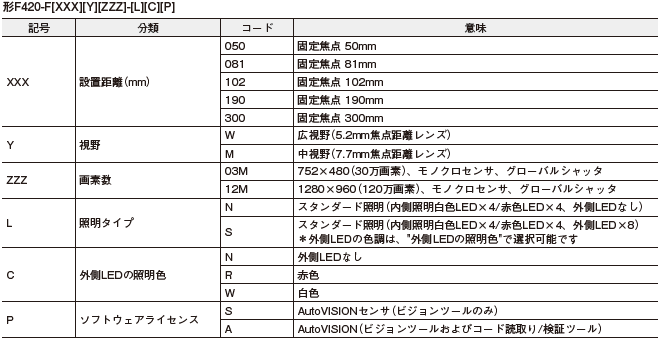

1a) 形F420-F 120万画素・30万画素 モノクロ固定焦点カメラ(広視野・中視野): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 33

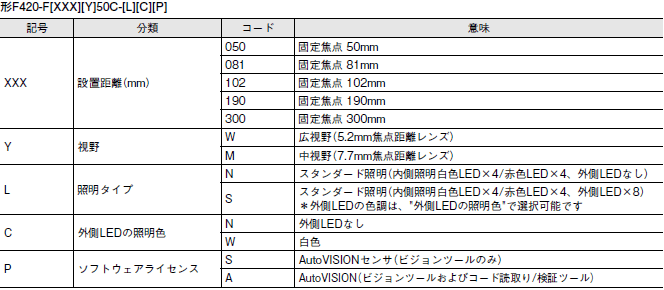

1b) 形F420-F 500万画素 カラー固定焦点カメラ(広視野・中視野): 選択可能な組み合わせ

注. 500万画素カラーカメラでは、照明なしまたは白色照明のオプションのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 34

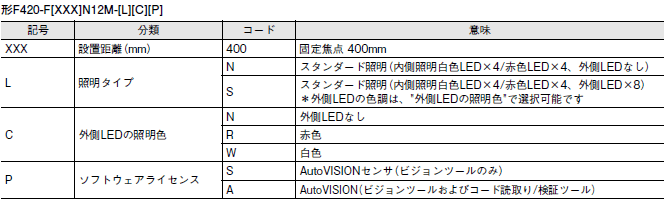

1c) 形F420-F 120万画素 モノクロ固定焦点カメラ(狭視野): 選択可能な組み合わせ

注. 固定焦点の狭視野レンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 35

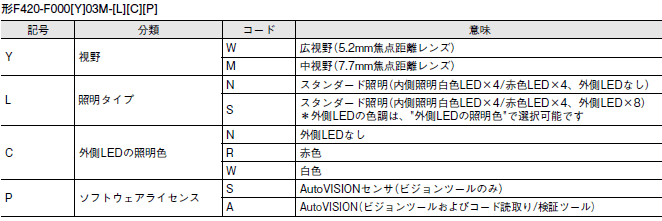

2a) 形F420-F 30万画素 モノクロオートフォーカスカメラ (広視野・中視野50~300mm): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 36

2b) 形F420-F 120万画素 モノクロオートフォーカスカメラ(広視野・中視野:50~300mm、狭視野:40~150mm): 選択可能な組み合わせ

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 37

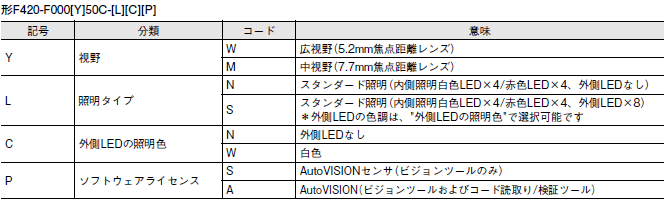

2c) 形F420-F 500万画素 カラーオートフォーカスカメラ(広視野・中視野50~300mm): 選択可能な組み合わせ

注. 狭視野オートフォーカスレンズオプションは、カラーカメラではお選びいただけません。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 38

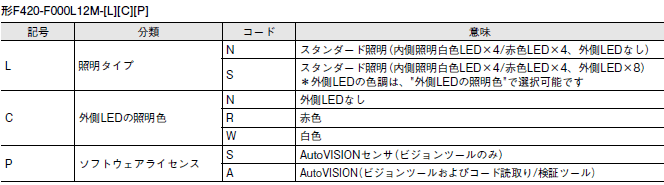

2d) 形F420-F 120万画素 モノクロオートフォーカスカメラ(長距離:75~1160 mm): 選択可能な組み合わせ

注. 長距離オートフォーカスレンズオプションは、120万画素モノクロカメラでのみお選びいただけます。

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 39

取付け金具

形状 種類 形式 標準価格(¥)
3789_lu_12_1 L字型ブラケット(角度調整可能) V430-AM0 オープン価格
3789_lu_12_2 カメラマウントブラケット V430-AM1 オープン価格
3789_lu_12_3 カメラマウントスタンド V430-AM2 オープン価格
3789_lu_12_4 カメラマウント(上下左右可動) V430-AM3 オープン価格
3789_lu_12_5 絶縁マウントキット
(ナイロン製ネジおよびワッシャ付属)
V430-AM4 オープン価格
3789_lu_12_6 カメラマウントブラケット(リング照明用) V430-AM6 オープン価格

光学オプション

形状 種類 形式 標準価格(¥)
3789_lu_13_1 交換用フロントカバー V430-AF10 オープン価格
3789_lu_13_2 拡散板 V430-AF11 オープン価格
3789_lu_13_3 偏光板 V430-AF12 オープン価格
3789_lu_17_1 ライトアングルミラー V430-AF3 オープン価格
3789_lu_13_4 YAGフィルタ
(スマートカメラの周囲に取付けられたレーザ製品からの
レーザ光の妨害を防ぐためのフィルタ)
V430-AF4 * オープン価格
3789_lu_13_5 ESDセーフカバー
(静電気放電(ESD)により他の電子デバイスに
損傷を与えないことを目的としたカバー)
V430-AF5 * オープン価格
3789_lu_13_6 赤色フィルタ付きフロントカバー
(赤色光のみを透過させたいときに使用)
V430-AF6 オープン価格
3789_lu_13_7 青色フィルタ付きフロントカバー
(青色光のみを透過させたいときに使用)
V430-AF7 オープン価格

*近日発売予定です。

照明用光源オプション(外側LED)

形状 種類 形式 標準価格(¥)
3789_lu_14_1 赤色LED V430-ALR オープン価格
白色LED V430-ALW オープン価格
青色LED V430-ALB オープン価格
赤外LED V430-ALI オープン価格

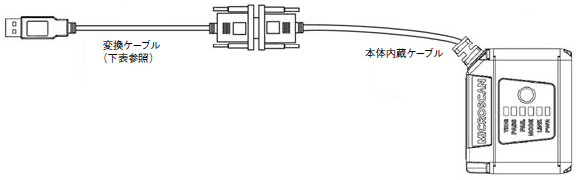

ケーブル

MicroHAWK F430-F / F420-Fシリーズ 種類/価格 44

形状 カテゴリ 長さ/仕様 形式 標準価格(¥)
3789_lu_30_1 USB分岐ケーブル 1m V420-WUB-1M オープン価格
3789_lu_30_2 USB分岐ケーブル
(外部電源接続用)
1m V420-WUX-1M
電源 2m 97-9000006-01
キット(ケーブル/電源) - V420-AC1
3789_lu_30_3 RS-232C分岐ケーブル
(外部電源接続用)
1m V420-WRX-1M
電源 2m 97-9000006-01
キット(ケーブル/電源) - V420-AC0
3789_lu_30_4 USB分岐ケーブル
(I/O分岐および電源接続用)
1m V420-WU8X-1M
電源 2m 97-000011-02
キット(ケーブル/電源) - V420-AC2
3789_lu_30_5 RS-232C分岐ケーブル
(I/O、USB分岐および電源接続用)
1m V420-WRU8X-1M
電源 2m 97-000011-02

バーコード検証オプション

形状 種類 形式
3789_lu_31_1 NISTトレーサブル測定レポート付きのAutoVISION
検証キャリブレーションカード
98-000265-01
AutoVISION検証キャリブレーションカード 98-000265-02
