(単位:mm)

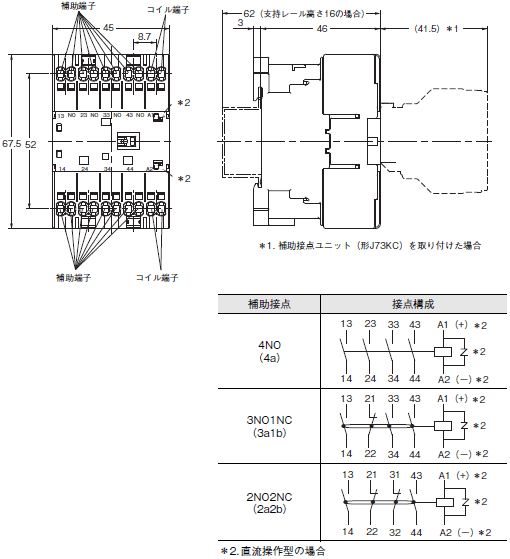

本体

形J7KCA

J7KCAシリーズ 外形寸法 1

オプション(別売)

補助接点ユニット

形J73KC

J7KCAシリーズ 外形寸法 3

コイルサージ吸収ユニット

形J76KC-RC

J7KCAシリーズ 外形寸法 5

形J76KC-RC-N

J7KCAシリーズ 外形寸法 6

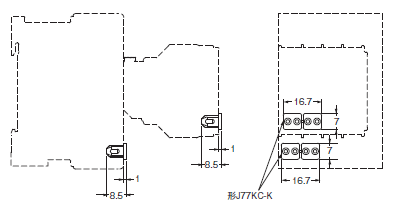

インシュレーションストップ

1mm2以下のより線(直挿入)の保持状態を安定させるため、端子(挿入)穴に挿入するガイドです。

形J77KC-K

J7KCAシリーズ 外形寸法 8

レール取りつけ用別売品

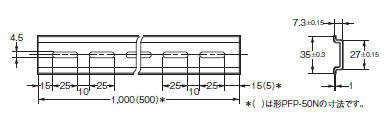

支持レール

形PFP-100N
形PFP-50N

J7KCAシリーズ 外形寸法 10

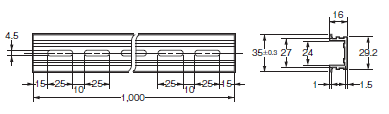

支持レール

形PFP-100N2

J7KCAシリーズ 外形寸法 11

エンドプレート

形PFP-M

J7KCAシリーズ 外形寸法 12

スペーサ

形PFP-S

J7KCAシリーズ 外形寸法 13
