(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

IoT液体流量センサ

形E8FC-25S□

E8FC 外形寸法 4

アダプタ

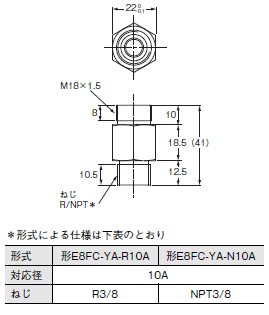

形E8FC-YA-R10A
形E8FC-YA-N10A

E8FC 外形寸法 6

形E8FC-YA-R15A
形E8FC-YA-N15A

E8FC 外形寸法 7

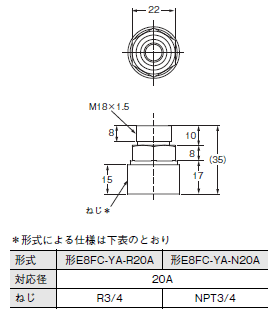

形E8FC-YA-R20A
形E8FC-YA-N20A

E8FC 外形寸法 8

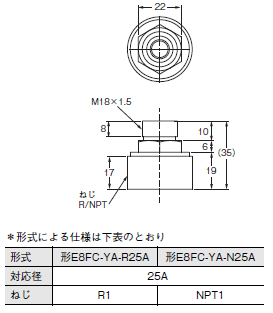

形E8FC-YA-R25A
形E8FC-YA-N25A

E8FC 外形寸法 9

Oリング

形E8FC-YL-1

E8FC 外形寸法 11

ケーブル

センサI/Oコネクタ(M12、片側コネクタ)

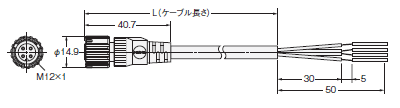

ストレート形
形XS5F-D421-D80-F
形XS5F-D421-G80-F

E8FC 外形寸法 14

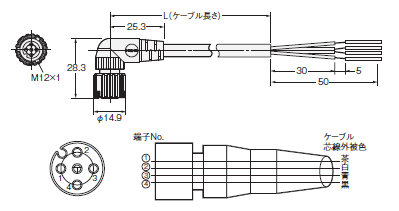

L形
形XS5F-D422-D80-F
形XS5F-D422-G80-F

E8FC 外形寸法 15

センサI/Oコネクタ(M12、両側コネクタ)

ストレート/ストレート形
形XS5W-D421-D81-F
形XS5W-D421-G81-F

E8FC 外形寸法 17

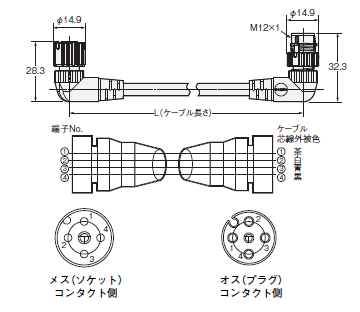

L形/L形
形XS5W-D422-D81-F
形XS5W-D422-G81-F

E8FC 外形寸法 18
