システム構成例

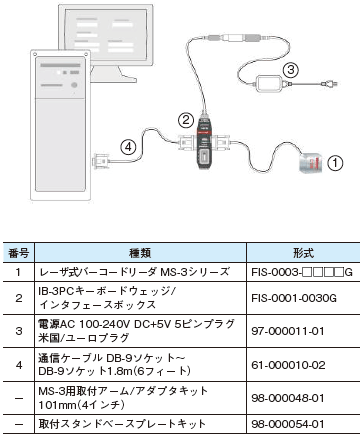

スタンドアロン(5V)

MS-3(1台)の基本セットアップ

MS-3シリーズ システム構成 2

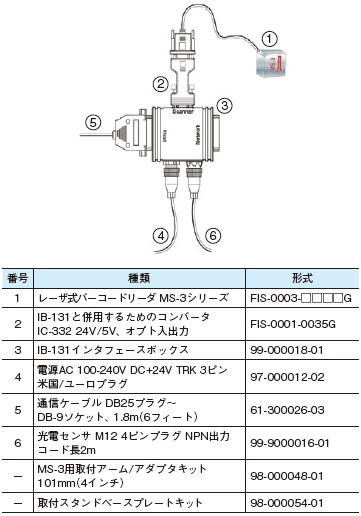

スタンドアロン(10-28V)

MS-3(1台)の基本セットアップ

MS-3シリーズ システム構成 3

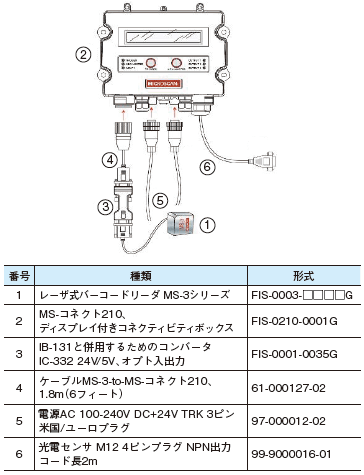

スタンドアロン(10-28V)

MS-コネクト210を使用する場合
MS-3(1台)とMS-コネクト210をつなぐときの基本セットアップ

MS-3シリーズ システム構成 4

USB 接続

USBポートからコードリーダに給電、通信する場合(仮想COMポート利用)

MS-3シリーズ システム構成 5

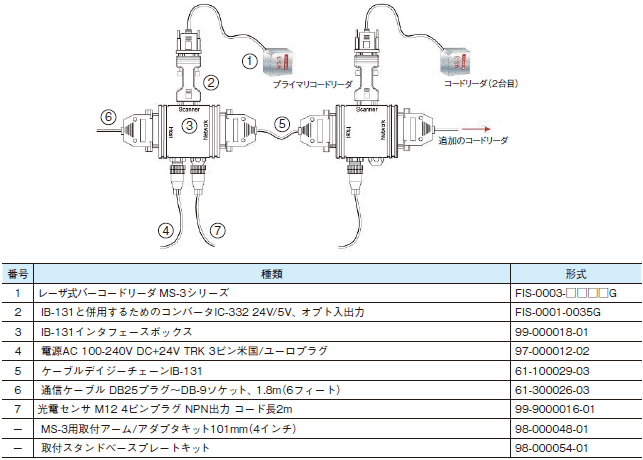

複数連結時

プライマリコードリーダは直接ホスト機器に接続し、2台目以降のコードリーダ(最大9台まで)は1列に連結。
データはプライマリコードリーダから直接ホスト機器へ送信されます。

MS-3シリーズ システム構成 6
