(単位:mm)

指定なき寸法公差:公差等級 IT16

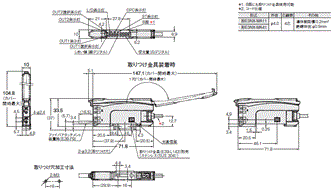

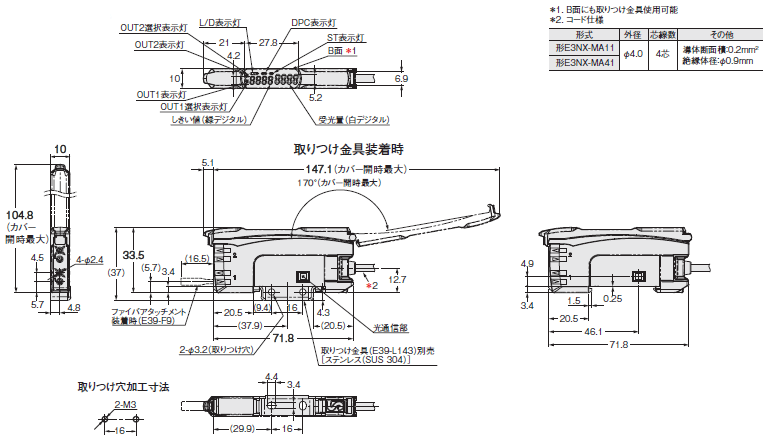

ファイバアンプ

コード引き出しタイプ
形E3NX-MA11
形E3NX-MA41

E3NX-MA 外形寸法 3

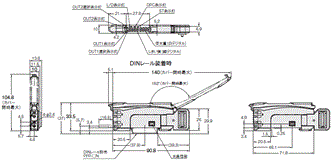

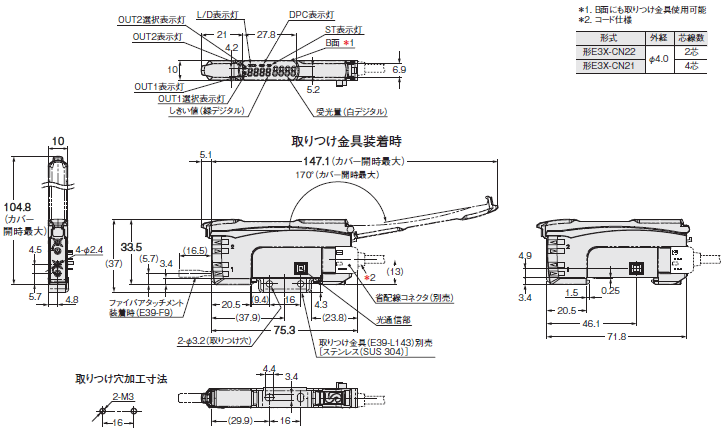

省配線コネクタタイプ
形E3NX-MA6
形E3NX-MA8

E3NX-MA 外形寸法 4

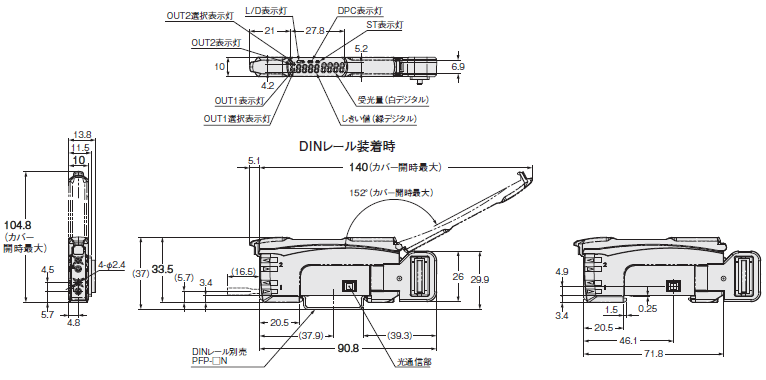

センサ通信ユニット用コネクタタイプ
形E3NX-MA0

E3NX-MA 外形寸法 5

アクセサリ(別売)

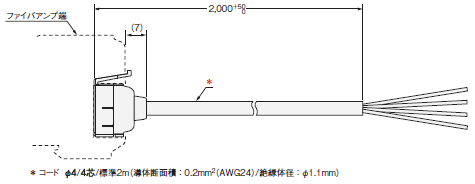

省配線コネクタ

親コネクタ
形E3X-CN21

E3NX-MA 外形寸法 8

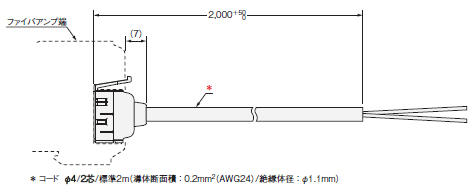

子コネクタ
形E3X-CN22

E3NX-MA 外形寸法 9

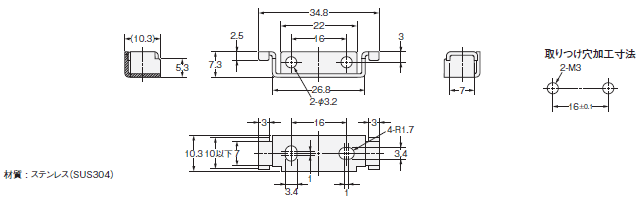

取りつけ金具
形E39-L143

E3NX-MA 外形寸法 10

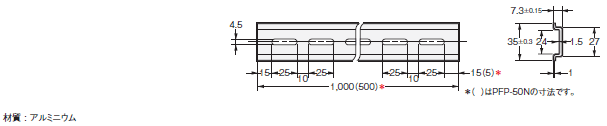

DINレール
形PFP-100N
形PFP-50N

E3NX-MA 外形寸法 11

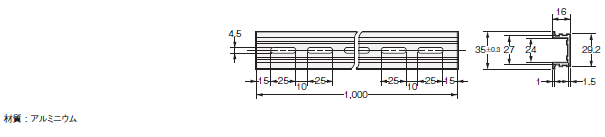

形PFP-100N2

E3NX-MA 外形寸法 12

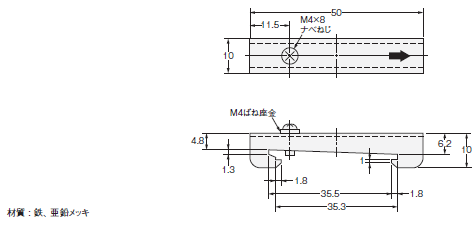

エンドプレート
形PFP-M

E3NX-MA 外形寸法 13
