E5CD / E5CD-B

温度調節器（デジタル調節計）（48×48mmサイズ）

E5CD / E5CD-B

48×48mmサイズ。状態変化を自ら捉え、制御を最適化し、生産性と品質を簡単両立。プッシュインPlus端子台タイプのラインアップを追加

形式一覧/価格/オンライン購入

※ Web特別価格提供品

熟練者の調整をAIで自動化

人の手を煩わせず最適な温度制御を自動で実現、生産性と品質を簡単に両立します。

カートを見る

この商品について

関連情報

情報更新 : 2021/11/08

定格

電源電圧 電源電圧Aタイプ ： AC100～240V 50/60Hz
電源電圧Dタイプ ： AC24V 50/60Hz / DC24V
許容電圧変動範囲 電源電圧の85～ 110%
消費電力 オプション-000タイプ ： 5.2VA以下（AC100～240V）、 3.1VA以下（AC24V）/ 1.6W以下（DC24V）
上記以外 ：6.5VA以下（AC100～240V）、 4.1VA以下（AC24V）/ 2.3W以下（DC24V）
センサ入力 温度入力
　熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 C/W、 PLⅡ
　白金測温抵抗体 ： Pt100、 JPt100
　非接触温度センサ（形ES1B） ： 10～70℃、 60～120℃、 115～165℃、 140～260℃
アナログ入力
　電流入力 ： 4～20mA、 0～20mA
　電圧入力 ： 1～5V、 0～5V、 0～10V
入力インピーダンス 電流入力150Ω以下、 電圧入力1MΩ以上
（形ES2-HB-N/THB-Nを接続する際は、 1 ： 1接続でご使用ください）
制御方式 ON/OFFまたは2自由度PID（オートチューニング付き）
制御
出力		 リレー出力 1a AC250V 3A（抵抗負荷）　電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
電圧出力
（SSR駆動用）		 出力電圧 DC12V±20%（PNP）　最大負荷電流 21mA、 短絡保護回路付き
リニア電流
出力		 DC4～20ｍA/DC0～20mA　負荷 ： 500Ω以下　分解能 ： 約10,000
補助
出力		 点数 2点
出力仕様 リレー出力 1a AC250V、 形E5CD 3A（抵抗負荷）、形E5CD-B 2A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベント
入力		 点数 2点
外部接点
入力仕様		 有接点入力時 ： ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力時 ： ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
流出電流 ： 約7mA（1接点あたり）
伝送
出力		 点数 1点（機種による）：伝送出力ありタイプ
出力仕様 電流出力 ： DC4～20mA　負荷 ： 500Ω　分解能 ： 約10,000
リニア電圧出力 ： DC1～5V　負荷 ： 1kΩ以上　分解能 ： 約10,000
設定方式 前面キーによるデジタル設定
指示方式 11セグメントデジタル表示、単発光表示、バー表示
文字高さ PV ： 14.9mm、 SV ： 7.1mm
マルチSP機能 ＊ 最大8個の目標値（SP0～SP7）を記憶し、 イベント入力、キー操作、
またはシリアル通信によって選択可能
バンク切替機能 なし
その他の機能 適応制御、自動フィルタ調整機能、水冷出力調整機能、予兆データ（通電時間モニタ、
周囲温度モニタ、制御出力ON/OFF回数モニタ）、パラメータマスク機能、電源投入時
の動作指定機能、マニュアル出力、 加熱冷却制御、 ループ断線警報機能、 SPランプ、
警報機能、 ヒータ断線検出機能（SSR故障含む）、 40%AT、 100%AT、操作量リミット、
入力デジタルフィルタ、ロバストチューニング、PV入力補正、 ラン/ストップ、 プロテクト、
開平演算機能、 操作量変化率リミット、 簡易演算、 温度ステータス表示機能、
簡易プログラム機能、 入力移動平均、表示輝度設定
使用周囲温度 -10～+55℃（ただし、 結露または氷結しないこと）/
3年保証時 ： 標準単体取り付けにて-10～+50℃
（ただし、 結露または氷結しないこと）
使用周囲湿度 相対湿度25～85%
保管温度 -25～+65℃（ただし、 結露または氷結しないこと）
高度 2,000ｍ以下
推奨ヒューズ T2A、AC250V タイムラグ低遮断容量
設置環境 過電圧カテゴリⅡ、汚染度２（EN/IEC/UL 61010-1）

＊イベント入力より選択する場合は、目標値は最大４個です。

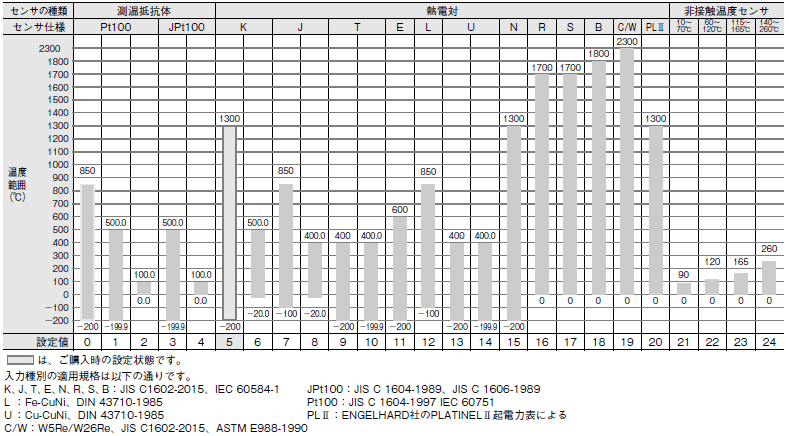

入力レンジ

温度入力

E5CD / E5CD-B 定格/性能 4

アナログ入力

入力種別 電流 電圧
入力仕様 4～20mA 0～20mA 1～5V 0～5V 0～10V
設定範囲 スケーリングにより以下のいずれかの範囲で使用
-1999～9999、 -199.9～999.9、
-19.99～99.99、 -1.999～9.999
設定値 25 26 27 28 29

警報種別

警報の種別を次の17種類から警報ごとに独立して設定できます。初期値は「2：上限」です。（注）
出力として、補助出力に割り付けます。なお、ONディレー、OFFディレー（0～999s）も指定可能です。

注. ヒータ断線・SSR故障検出機能ありの機種は、「警報1」は「ヒータ警報（HA）」になっており、工場出荷状態では「警報種別1」が表示されません。
警報1機能を有効にするには、出力割付で警報1を割り付けてください。

設定値 警報種別 警報出力機能 機能説明
警報値（X）が正 警報値（X）が負
0 警報機能なし 出力OFF 警報機能なし。
1 上下限 ＊1 3668_sp_4_1 ＊2 目標値（SP）に対する上方の偏差を
警報上限値（H）、下方の偏差を
警報下限値（L）で設定します。
偏差外でONとなります。
2
（初期値）		 上限 3668_sp_4_2 3668_sp_4_18 目標値（SP）に対する上方の偏差を
警報値（X）で設定します。
偏差以上でONとなります。
3 下限 3668_sp_4_3 3668_sp_4_19 目標値（SP）に対する下方の偏差を
警報値（X）で設定します。
偏差以下でONとなります。
4 上下限範囲 ＊1 3668_sp_4_4 ＊3 目標値（SP）に対する上方の偏差
を警報上限値（H）、下方の偏差を
警報下限値（L）で設定します。
偏差内でONとなります。
5 上下限待機
シーケンス付 ＊1
3668_sp_4_5
＊5		 ＊4 ｢1：上下限｣の警報動作に
待機シーケンスが付きます。＊6
6 上限待機
シーケンス付		 3668_sp_4_6 3668_sp_4_20 ｢2：上限｣の警報動作に
待機シーケンスが付きます。＊6
7 下限待機
シーケンス付		 3668_sp_4_7 3668_sp_4_21 ｢3：下限｣の警報動作に
待機シーケンスが付きます。＊6
8 絶対値上限 3668_sp_4_8 3668_sp_4_22 目標値（SP）に関係なく、
現在値（PV）が警報値（X）より
大きいときに警報がONとなります。
9 絶対値下限 3668_sp_4_9 3668_sp_4_23 目標値（SP）に関係なく、
現在値（PV）が警報値（X）より
小さいときに警報がONとなります。
10 絶対値上限待機
シーケンス付		 3668_sp_4_10 3668_sp_4_24 ｢8：絶対値上限｣の警報動作に
待機シーケンスが付きます。＊6
11 絶対値下限待機
シーケンス付		 3668_sp_4_11 3668_sp_4_25 ｢9：絶対値下限｣の警報動作に
待機シーケンスが付きます。＊6
12 LBA　
（警報1種別のみ）		 ―― ＊7
13 PV変化率警報 ―― ＊8
14 SP絶対値上限 3668_sp_4_12 3668_sp_4_26 目標値（SP）が警報値（X）より
大きいときに警報がONとなります。
15 SP絶対値下限 3668_sp_4_13 3668_sp_4_27 目標値（SP）が警報値（X）より
小さいときに警報がONとなります。
16 MV絶対値上限
＊9		 標準制御時
3668_sp_4_14		 標準制御時
3668_sp_4_28		 操作量（MV）が警報値（X）より
大きいときに警報がONとなります。
加熱冷却制御時
（加熱側操作量）
3668_sp_4_15		 加熱冷却制御時
（加熱側操作量）
常時ON
17 MV絶対値下限
＊9		 標準制御時
3668_sp_4_16		 標準制御時
3668_sp_4_29		 操作量（MV）が警報値（X）より
小さいときに警報がONとなります。
加熱冷却制御時
（冷却側操作量）
3668_sp_4_17		 加熱冷却制御時
（冷却側操作量）
常時ON

＊1. 設定値1、4、5は警報種別の上・下限値が個別に設定でき、L、Hで表しています。

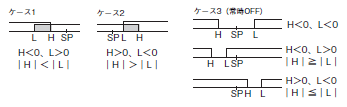

＊2. 設定値：1　上下限警報

E5CD / E5CD-B 定格/性能 8

＊3. 設定値：4　上下限範囲

E5CD / E5CD-B 定格/性能 9

＊4. 設定値：5　上下限待機シーケンス付警報
　　「＊2」の　上下限警報で
　　・ ケース1、2の場合、
　　　ヒステリシスが上限・下限で重なる場合は、常時OFF
　　・ ケース3の場合、常時OFF
＊5. 設定値：5　上下限待機シーケンス付警報
　　 ヒステリシスが上限・下限で重なる場合は、常時OFF
icon_01＊6.「形E5□D デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-746）「4-11項 警報ヒステリシス」の「待機シーケンス」を参照してください。
icon_01＊7. 「形E5□D デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-746）「5-15項 ループ断線警報」の「ループ断線警報（LBA）」を参照してください。
icon_01＊8. 「形E5□D デジタル調節計 ユーザーズマニュアル」（Man. No.：SGTD-746）「4-10項 警報出力を出すには」の「●PV変化率警報」を参照してください。
＊9. 加熱冷却制御時、MV絶対値上限警報は加熱側操作量のみに、またMV絶対値下限警報は冷却側操作量のみに機能します。

性能

指示精度
（周囲温度23℃）		 熱電対 ： （指示値の±0.3%または±1℃の大きい方）±1ディジット以下 ＊1
白金測温抵抗体 ： （指示値の±0.2%または±0.8℃の大きい方）±1ディジット以下
アナログ入力 ： ±0.2%FS±1ディジット以下
CT入力 ： ±5%FS±1ディジット以下
伝送出力精度 ±0.3%FS以下
温度の影響 ＊2 熱電対入力（R、S、B、C/W、PLⅡ） ：
（指示値の±１%あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ：（ 指示値の±１%あるいは±4℃の大きい方）±1ディジット以下 ＊3
白金測温抵抗体入力 ：（ 指示値の±１%あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ： ±1%FS±1ディジット以下
CT入力 ： ±5%FS±1ディジット以下
電圧の影響 ＊2
電磁妨害の影響
（EN 61326-1による）
入力サンプリング周期 50ms
調節感度 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.01～99.99%FS（0.01%FS単位）
比例帯（P） 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9%FS（0.1%FS単位）
積分時間（I） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
微分時間（D） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
冷却用比例帯（P） 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9%FS（0.1%FS単位）
冷却用積分時間（I ） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
冷却用微分時間（D） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
適応
制御
専用		 目標値応答用
比例帯（P）		 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
目標値応答用
積分時間（I）		 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
目標値応答用
微分時間（Ｄ）		 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
外乱用
比例帯（P）		 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
外乱用
積分時間（I）		 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
外乱用
微分時間（D）		 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊4
制御周期 0.1、 0.2、 0.5、 1～99s（1s単位）
マニュアルリセット値 0.0～100.0%（0.1%単位）
警報設定範囲 -1999～9999（小数点位置は入力種別による）
信号源抵抗の影響 熱電対 ： 0.1℃/Ω以下（100Ω以下）、 白金測温抵抗体 ： 0.1℃/Ω以下（10Ω以下）
絶縁抵抗 20MΩ以上（DC500V印加）
耐電圧 AC3,000V 50または60Hz 1min（異極充電部端子）
振動 誤動作 10～55Hz 20m/s2 3軸方向 10min
耐久 10～55Hz 20m/s2 3軸方向 2h
衝撃 誤動作 100m/s2 3軸方向 各3回
耐久 300m/s2 3軸方向 各3回
質量 本体 ： 約120g　取り付けアダプタ ： 約10g
保護構造 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
メモリ保護 不揮発性メモリ（書込回数 ： 100万回）
設定ツール 形E5CD ： CX-Thermo Ver.4.66以上
形E5CD-B ： CX-Thermo Ver.4.67以上
設定ツール用ポート 形E5CD/形E5CD-Bの上面 ： USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、
パソコン側USBポートと接続 ＊5
規格 認証規格 cULus ： UL 61010-1/CSA C22.2 No.61010-1、韓国無線規則（電波法 ： KCマーク）
適合規格 EN 61010-1（IEC 61010-1）、RCM規格
EMC指令 EMI EN 61326-1 ＊6　
放射妨害電界強度EN 55011 Group1 classA　
雑音端子電圧EN 55011 Group1 classA
EMS EN 61326-1 ＊6　
静電気放電イミュニティEN 61000-4-2　
電磁界強度イミュニティEN 61000-4-3　
バーストノイズイミュニティEN 61000-4-4　
伝導性妨害イミュニティEN 61000-4-6　
サージイミュニティEN 61000-4-5　
電圧ディップ/電断イミュニティEN 61000-4-11

＊1. K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。Bの400～800℃は±3℃以下。
　　 R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
　　 PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
＊2. 条件：周囲温度：－10℃～23℃～55℃ 電圧範囲：定格電圧の－15～＋10％
＊3. Kセンサの－100℃以下は±10℃以内
＊4. 単位は「積分/微分時間単位」の設定によります。
＊5. 外部シリアル通信（RS-485）とUSB-シリアル変換ケーブル通信を同時使用可能
＊6. 工業用電磁環境（EN/IEC 61326-1 第2表）

USB-シリアル変換ケーブル仕様

対応OS Windows XP/Vista/7/8/8.1/10　＊1
対応ソフトウェア CX-Thermo Ver.4.66以上
（形E5CD-B ： Ver. 4.67以上）
対応機種 形E5□C-Tシリーズ、形E5□Cシリーズ、形E5CBシリーズ、形E5□Dシリーズ
USB I/F規格 USB Specification 2.0準拠
DTE速度 38,400bps
コネクタ仕様 パソコン側 ： USB（タイプA プラグ）
温度調節器側 ： 専用シリアルコネクタ
電源 バスパワー（USBホストコントロ-ラから供給）＊2
電源電圧 DC5V
消費電流 最大450mA
出力電圧 DC4.7±0.2V（USB-シリアル変換ケーブルから温度調節器側に供給）
出力電流 最大250mA（USB-シリアル変換ケーブルから温度調節器側に供給）
使用周囲温度 0～+55℃（ただし、 結露または氷結しないこと）
使用周囲湿度 相対湿度10～80%
保管温度 -20～+60℃（ただし、 結露または氷結しないこと）
保管湿度 相対湿度10～80%
高度 2,000m以下
質量 約120g

Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標です。
＊1. Windows 10はCX-Thermo Ver.4.65以上で対応しています。
＊2. USBポートは、High-Powerポートをご使用ください。
注. パソコンへドライバのインストールが必要です。インストール方法については、ケーブル付属の取扱説明書をご覧ください。

通信性能

伝送路接続 RS-485 ： マルチドロップ
通信方式 RS-485（2線式半二重）
同期方式 調歩同期
プロトコル CompoWay/F、 Modbus
通信速度 ＊ 9,600、19,200、38,400、57,600、115,200bps
伝送コード ASCII
データビット長 ＊ 7、8ビット
ストップビット長 ＊ 1、2ビット
誤り検出 垂直パリティ（なし、 偶数、 奇数）
BCC（ブロックチェックキャラクタ）
CompoWay/F時
CRC-16 Modbus時
フロー制御 なし
インターフェース RS-485
リトライ機能 なし
通信バッファ 217バイト
通信レスポンス
送信待ち時間		 0～99ms
初期値 ： 20ms

＊通信速度、データビット長、ストップビット長、垂直パリティの設定は、「通信設定レベル」でそれぞれ独立に設定できます。

通信機能

プログラムレス
通信機能		 PLCのメモリを介して、形E5CD/形E5CD-Bのパラメータを読み書きしたり、ラン/ストップ
したりする機能。
PLCとの通信は形E5CD/形E5CD-Bが自動で行うので、通信プログラムの作成が不要。
接続可能台数：最大32台（FX3は最大16台）
対象PLC：
オムロン製PLC: CS/CJ/CP/NJシリーズ、NX1P
三菱電機製PLC: MELSEC-Q/L/FX3/iQ-Rシリーズ
キーエンス製PLC: KEYENCE KVシリーズ
コピー機能 ＊ 接続された温度調節器間で、マスタに設定された温度調節器から設定パラメータを
スレーブにコピーすることが可能。

MELSECは、三菱電機株式会社の登録商標です。
KEYENCEは、株式会社キーエンスの登録商標です。
＊プログラムレス通信機能に対応しています。

電流検出器（CT）（別売）定格

形E54-CT1
形E54-CT3		 形E54-CT1L
形E54-CT3L
耐電圧 AC1,000V（1min） AC1,500V（1min）
耐振動 50Hz、 98m/s2
質量 約11.5g（形54-CT1）
約50g（形54-CT3）		 約14g（形54-CT1L）
約57g（形54-CT3L）
付属品 形E54-CT3のみ
接触子（2個）
プラグ（2個）		 なし

ヒータ断線・SSR故障

CT入力（ヒータ電流検出用） 単相ヒータ用検出機能タイプ ： 1点
最大ヒータ電流 AC50A
入力電流値指示精度 ±5%FS±1ディジット以下
ヒータ断線警報設定範囲 ＊1 0.1～49.9A（0.1A単位）
検出最小ON時間 ： 100ms ＊3
SSR故障警報設定範囲 ＊2 0.1～49.9A（0.1A単位）
検出最小OFF時間 ： 100ms ＊4

＊1. ヒータ断線警報は、制御出力がONのときのヒータ電流を測定し、設定値（ヒータ断線検出電流値）より小さいとき、出力がONとなります。
＊2. SSR 故障警報は、制御出力がOFF のときのヒータ電流を測定し、設定値（SSR故障検出電流値）より大きいとき、出力がONとなります。
＊3. 制御周期0.1s、0.2s時は30ms
＊4. 制御周期0.1s、0.2s時は38ms

制御出力リレーの電気的寿命曲線（参考値）

E5CD / E5CD-B 定格/性能 22
