R88M-1□ / R88D-1SN□-ECT

ACサーボシステム 1Sシリーズ

R88M-1□ / R88D-1SN□-ECT

立ち上げの効率化 モーション制御の進化による装置性能の向上 グローバル対応

※ Web特別価格提供品

複数軸の設定・調整工数を削減

少ない工数での複数軸を設定・調整が可能となる3つの新機能をご紹介。これらの機能のスタートアップガイドと説明ビデオもご用意しました。

(単位:mm)

ACサーボドライバEtherCAT通信内蔵タイプ [1Sシリーズ]

単相AC100V用 形R88D-1SN01L-ECT(100W)
単相および三相AC200V用 形R88D-1SN01H-ECT/-1SN02H-ECT(100~200W)

R88M-1□ / R88D-1SN□-ECT 外形寸法 2

単相AC100V用 形R88D-1SN02L-ECT(200W)
単相および三相AC200V用 形R88D-1SN04H-ECT(400W)

R88M-1□ / R88D-1SN□-ECT 外形寸法 3

単相AC100V用 形R88D-1SN04L-ECT(400W)
単相および三相AC200V用 形R88D-1SN08H-ECT(750W)
三相AC200V用 形R88D-1SN10H-ECT(1kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 4

単相および三相AC200V用 形R88D-1SN15H-ECT(1.5kW)
三相AC200V用 形R88D-1SN20H-ECT/-1SN30H-ECT(2~3kW)
三相AC400V用 形R88D-1SN06F-ECT/-1SN10F-ECT/-1SN15F-ECT/-1SN20F-ECT/-1SN30F-ECT(600W~3kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 5

三相AC200V用 形R88D-1SN55H-ECT/-1SN75H-ECT(5.5~7.5kW)
三相AC400V用 形R88D-1SN55F-ECT/-1SN75F-ECT(5.5~7.5kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 6

三相AC200V用 形R88D-1SN150H-ECT(15kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 7

三相AC400V用 形R88D-1SN150F-ECT(15kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 8

ACサーボモータ [1Sシリーズ]

3000r/min モータ(100V、200V)

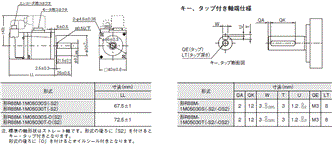

50W(ブレーキなし)
形R88M-1M05030S(-O/-S2/-OS2)
形R88M-1M05030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 11

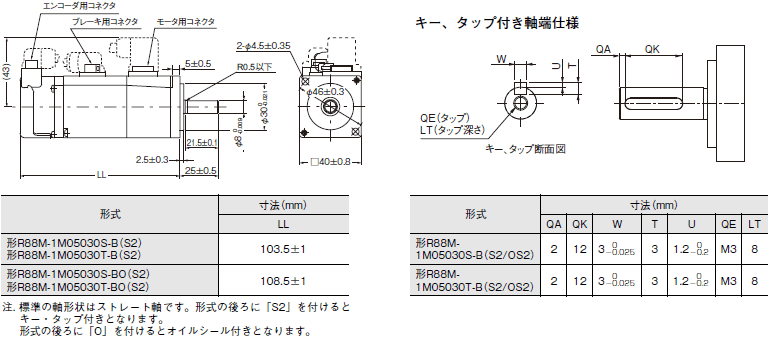

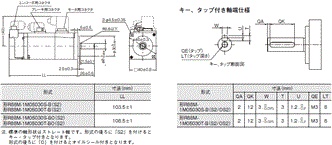

50W(ブレーキ付き)
形R88M-1M05030S-B(O/S2/OS2)
形R88M-1M05030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 12

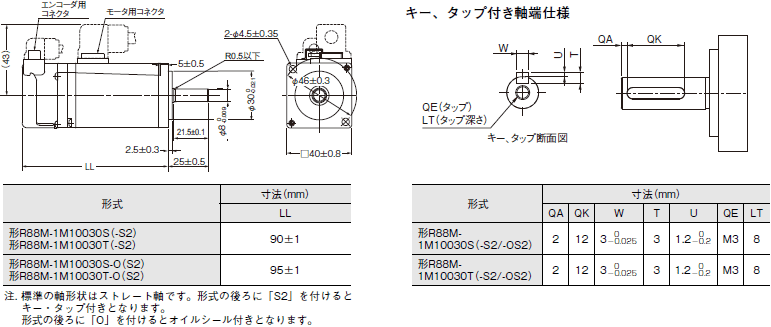

100W(ブレーキなし)
形R88M-1M10030S(-O/-S2/-OS2)
形R88M-1M10030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 13

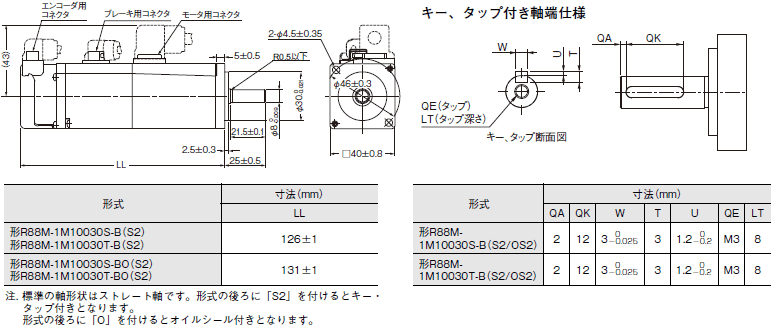

100W(ブレーキ付き)
形R88M-1M10030S-B(O/S2/OS2)
形R88M-1M10030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 14

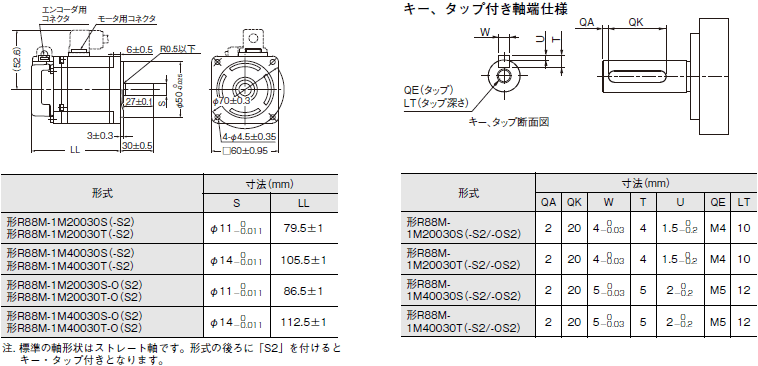

200W、400W(ブレーキなし)
形R88M-1M20030S(-O/-S2/-OS2)/形R88M-1M20030T(-O/-S2/-OS2)
形R88M-1M40030S(-O/-S2/-OS2)/形R88M-1M40030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 15

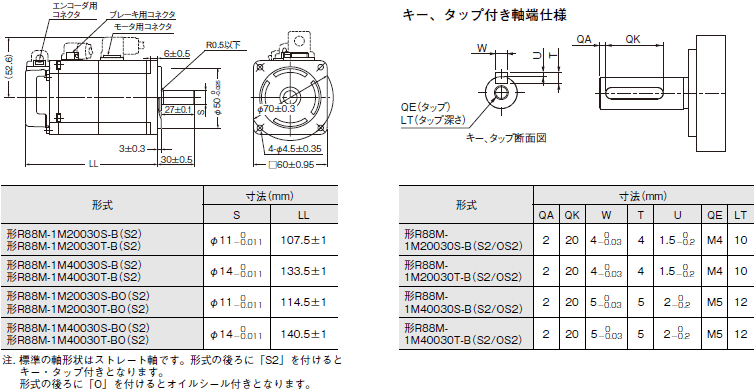

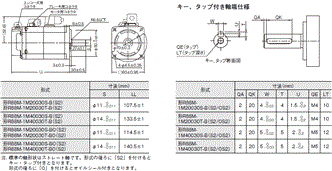

200W、400W(ブレーキ付き)
形R88M-1M20030S-B(O/S2/OS2) /形R88M-1M20030T-B(O/S2/OS2)
形R88M-1M40030S-B(O/S2/OS2) /形R88M-1M40030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 16

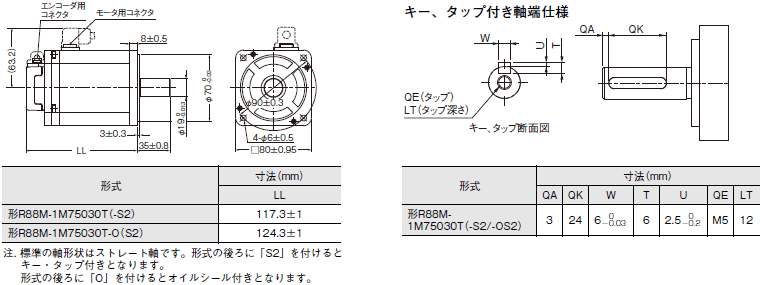

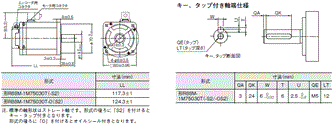

750W(ブレーキなし)
形R88M-1M75030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 17

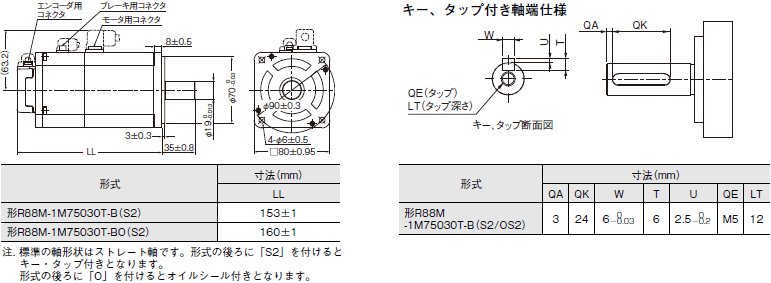

750W(ブレーキ付き)
形R88M-1M75030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 18

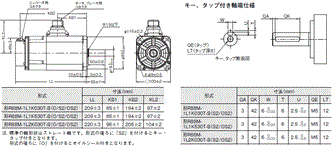

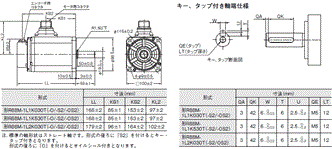

1kW、1.5kW、2kW(ブレーキなし)
形R88M-1L1K030T(-O/-S2/-OS2)/形R88M-1L1K530T(-O/-S2/-OS2)/
形R88M-1L2K030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 19

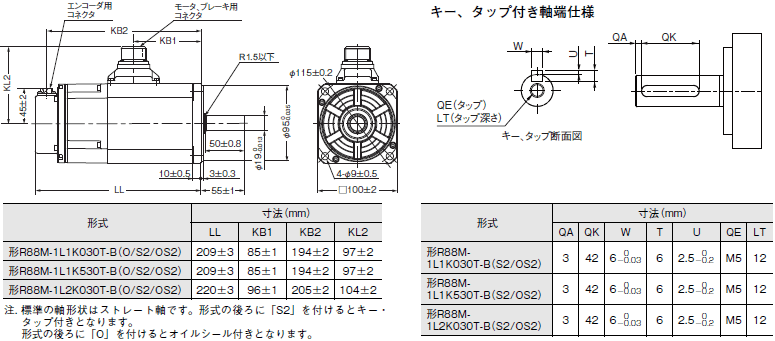

1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1L1K030T-B(O/S2/OS2)/形R88M-1L1K530T-B(O/S2/OS2)/
形R88M-1L2K030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 20

3kW(ブレーキなし)
形R88M-1L3K030T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 21

3kW(ブレーキ付き)
形R88M-1L3K030T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 22

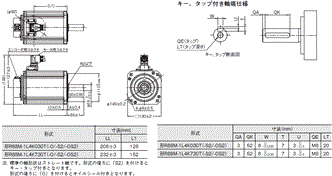

4kW、5kW(ブレーキなし)
形R88M-1L4K030T(-O/-S2/-OS2)
形R88M-1L5K030T(-O/-S2/-OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 23

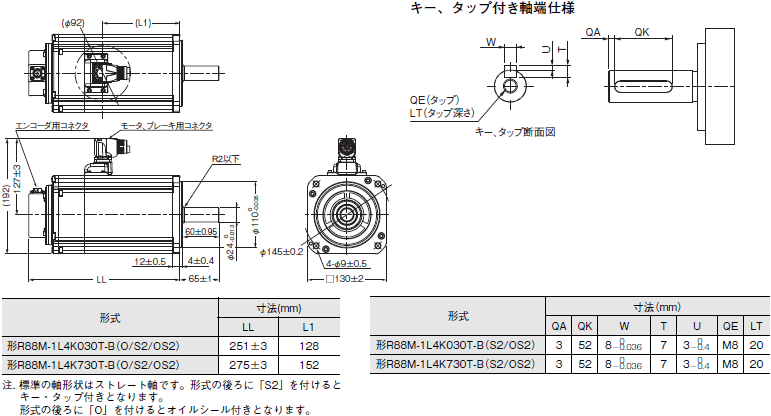

4kW、5kW(ブレーキ付き)
形R88M-1L4K030T-B(O/S2/OS2)
形R88M-1L5K030T-B(O/S2/OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 24

3000r/min モータ(400V)

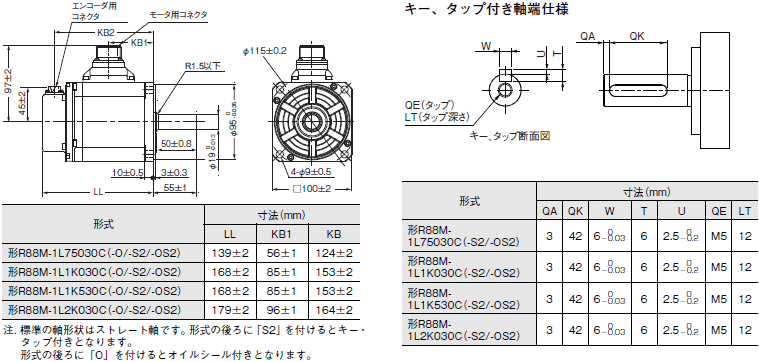

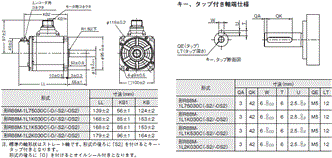

750W、1kW、1.5kW、2kW(ブレーキなし)
形R88M-1L75030C(-O/-S2/-OS2)/形R88M-1L1K030C(-O/-S2/-OS2)
形R88M-1L1K530C(-O/-S2/-OS2)/形R88M-1L2K030C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 26

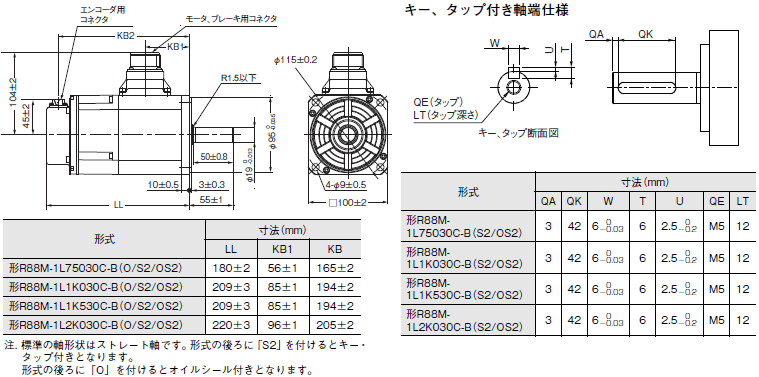

750W、1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1L75030C-B(O/S2/OS2)/形R88M-1L1K030C-B(O/S2/OS2)
形R88M-1L1K530C-B(O/S2/OS2)/形R88M-1L2K030C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 27

3kW(ブレーキなし)
形R88M-1L3K030C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 28

3kW(ブレーキ付き)
形R88M-1L3K030C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 29

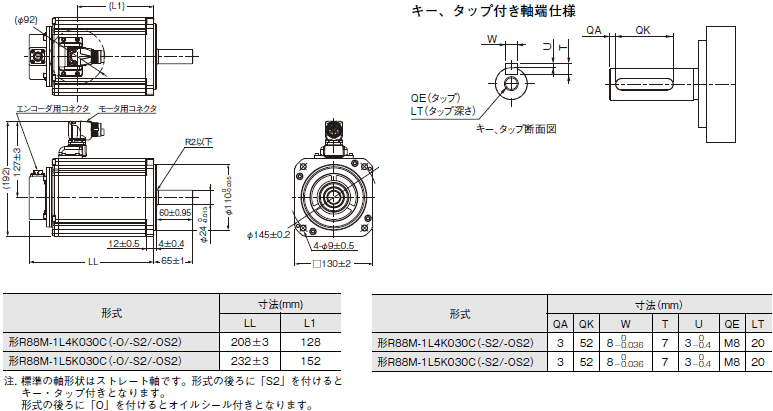

4kW、5kW(ブレーキなし)
形R88M-1L4K030C(-O/-S2/-OS2)
形R88M-1L5K030C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 30

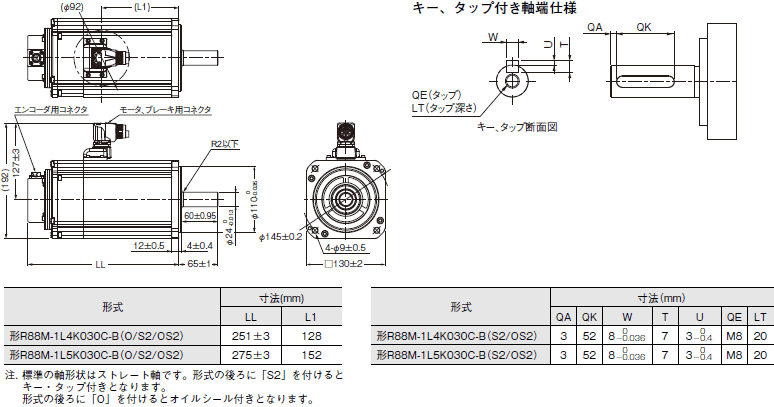

4kW、5kW(ブレーキ付き)
形R88M-1L4K030C-B(O/S2/OS2)
形R88M-1L5K030C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 31

2000r/min モータ(200V)

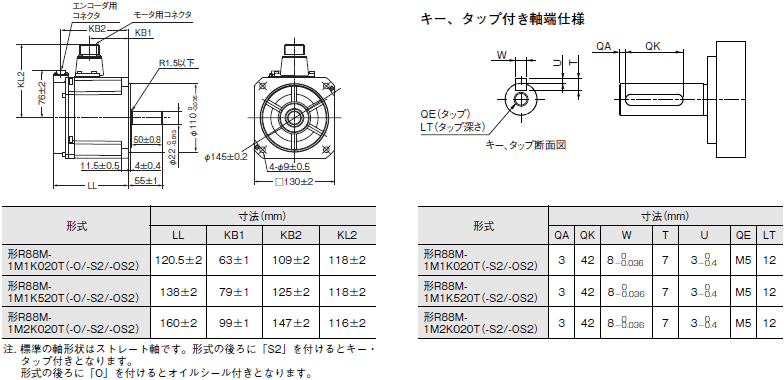

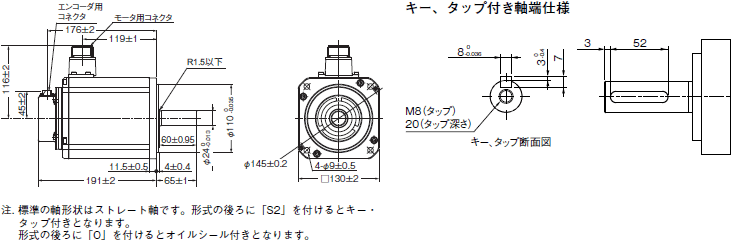

1kW、1.5kW、2kW(ブレーキなし)
形R88M-1M1K020T(-O/-S2/-OS2)
形R88M-1M1K520T(-O/-S2/-OS2)
形R88M-1M2K020T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 33

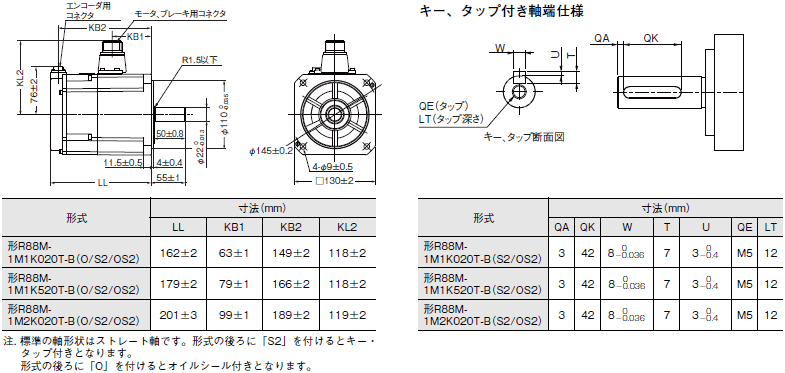

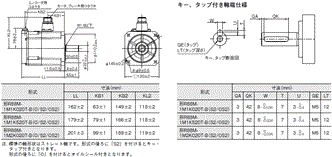

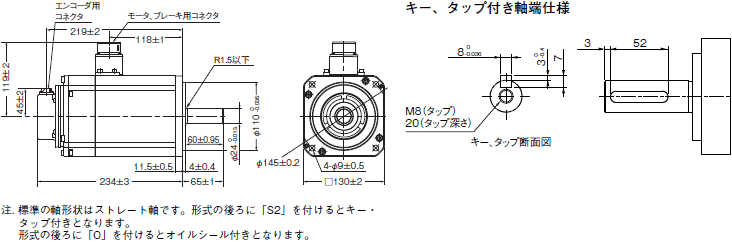

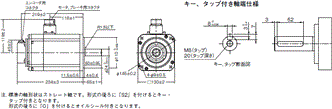

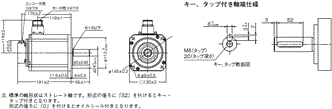

1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1M1K020T-B(O/S2/OS2)
形R88M-1M1K520T-B(O/S2/OS2)
形R88M-1M2K020T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 34

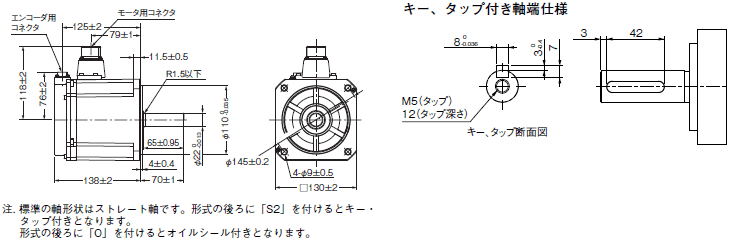

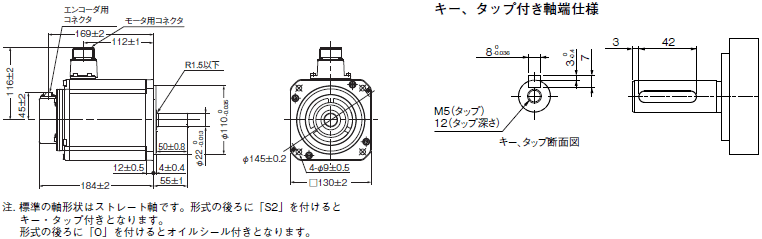

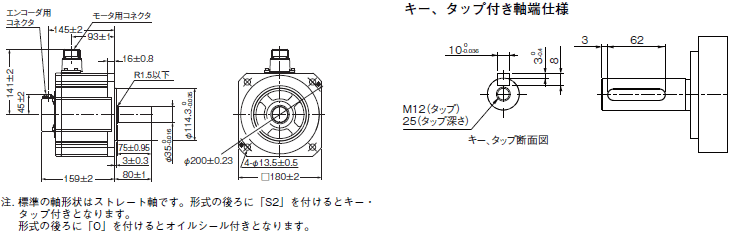

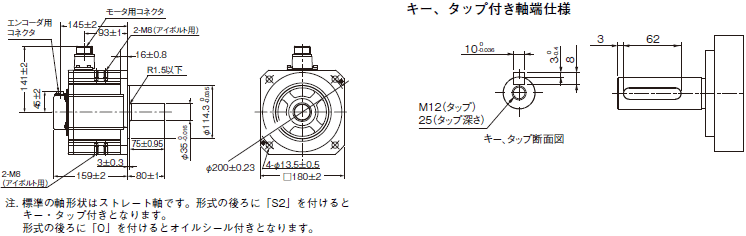

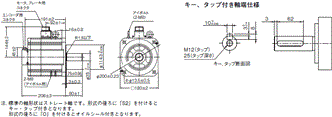

3kW(ブレーキなし)
形R88M-1M3K020T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 35

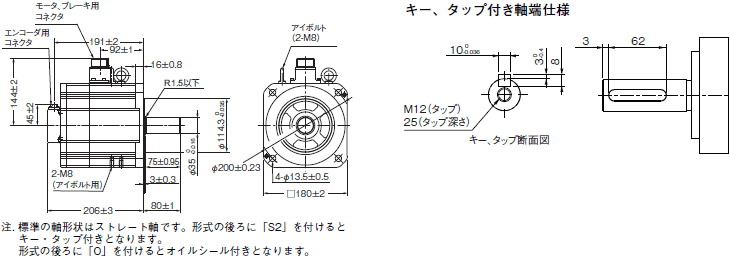

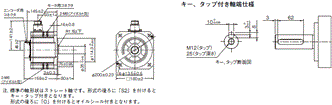

3kW(ブレーキ付き)
形R88M-1M3K020T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 36

2000r/min モータ(400V)

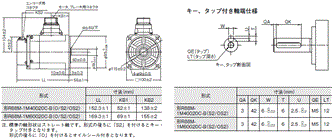

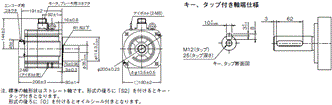

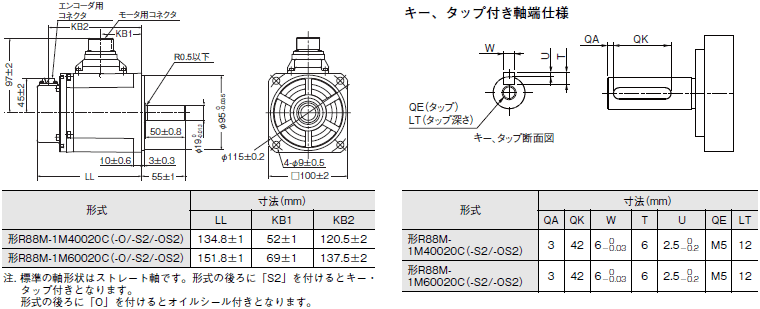

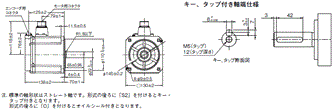

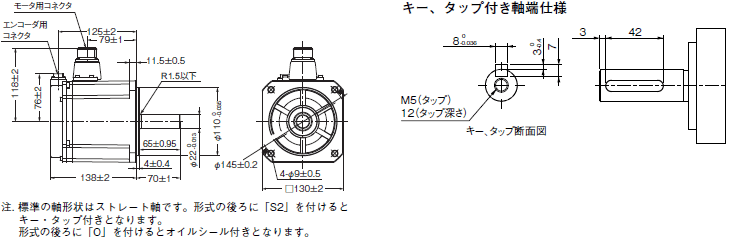

400W、600W(ブレーキなし)
形R88M-1M40020C(-O/-S2/-OS2)/形R88M-1M60020C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 38

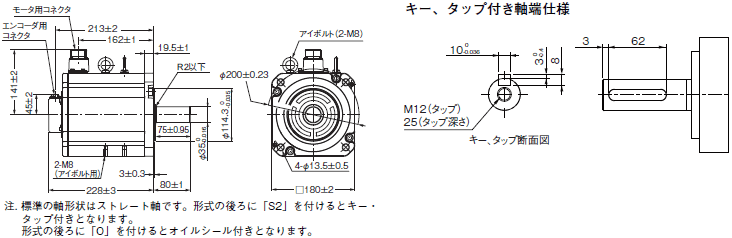

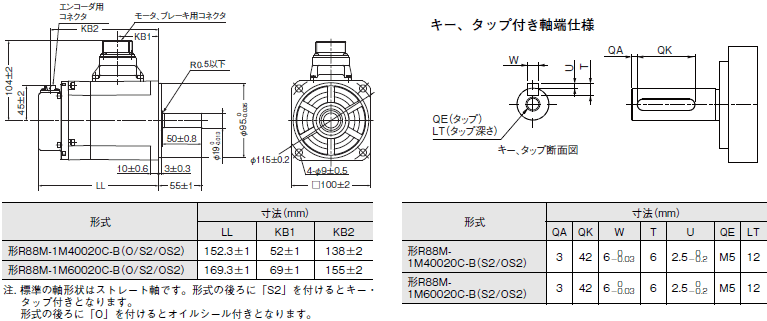

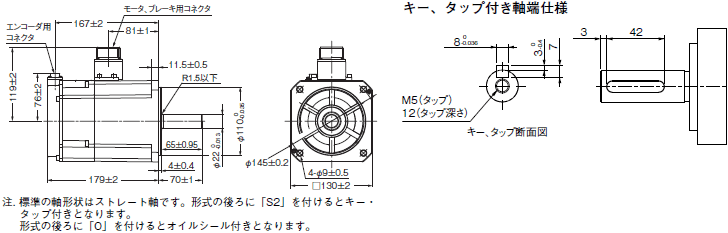

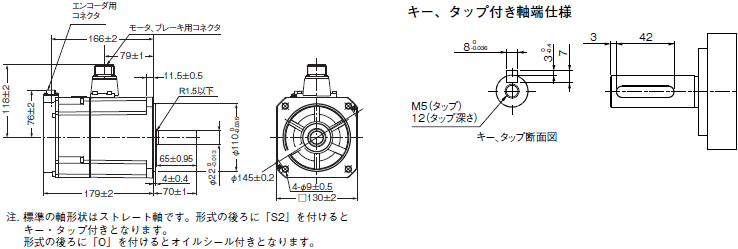

400W、600W(ブレーキ付き)
形R88M-1M40020C-B(O/S2/OS2)/形R88M-1M60020C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 39

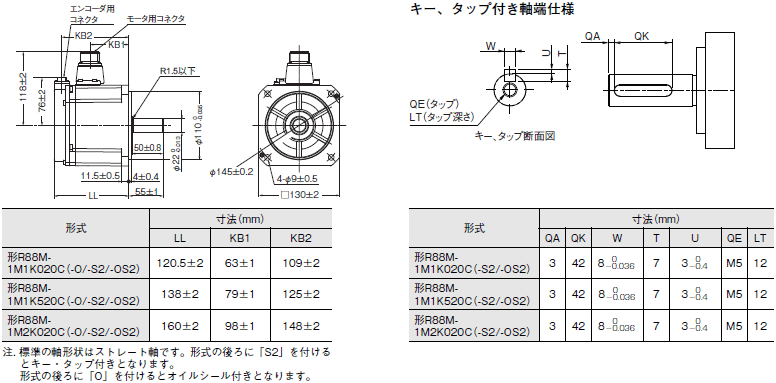

1kW、1.5kW、2kW(ブレーキなし)
形R88M-1M1K020C(-O/-S2/-OS2)
形R88M-1M1K520C(-O/-S2/-OS2)
形R88M-1M2K020C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 40

1kW、1.5kW、2kW(ブレーキ付き)
形R88M-1M1K020C-B(O/S2/OS2)
形R88M-1M1K520C-B(O/S2/OS2)
形R88M-1M2K020C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 41

3kW(ブレーキなし)
形R88M-1M3K020C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 42

3kW(ブレーキ付き)
形R88M-1M3K020C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 43

1500r/min モータ(200V)

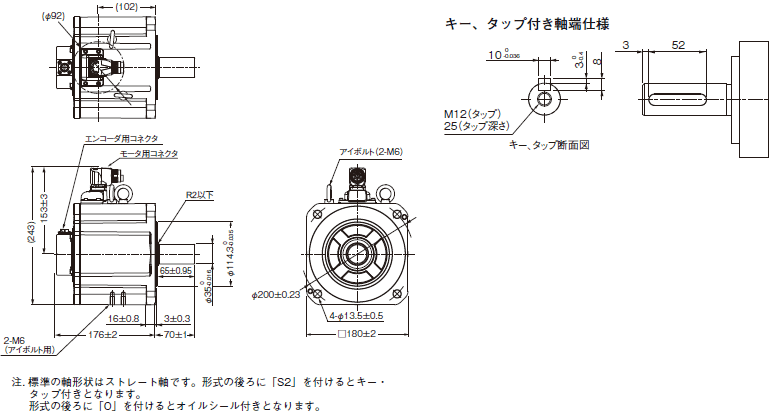

4kW(ブレーキなし)
形R88M-1M4K015T(-O/-S2/-OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 45

4kW(ブレーキ付き)
形R88M-1M4K015T-B(O/S2/OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 46

5.5kW(ブレーキなし)
形R88M-1M5K515T(-O/-S2/-OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 47

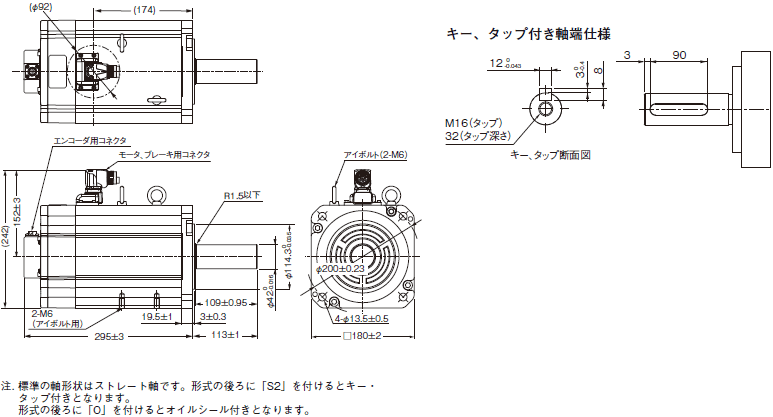

5.5kW(ブレーキ付き)
形R88M-1M5K515T-B(O/S2/OS2)(近日発売)

R88M-1□ / R88D-1SN□-ECT 外形寸法 48

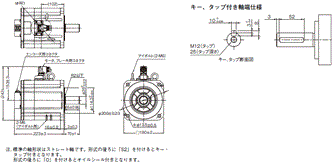

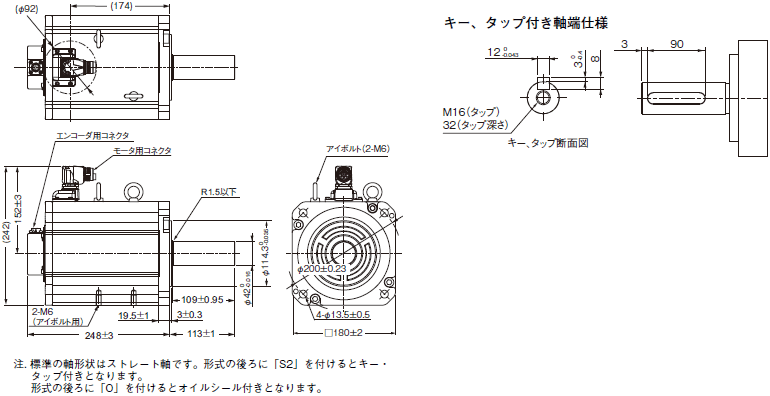

7.5kW(ブレーキなし)
形R88M-1M7K515T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 49

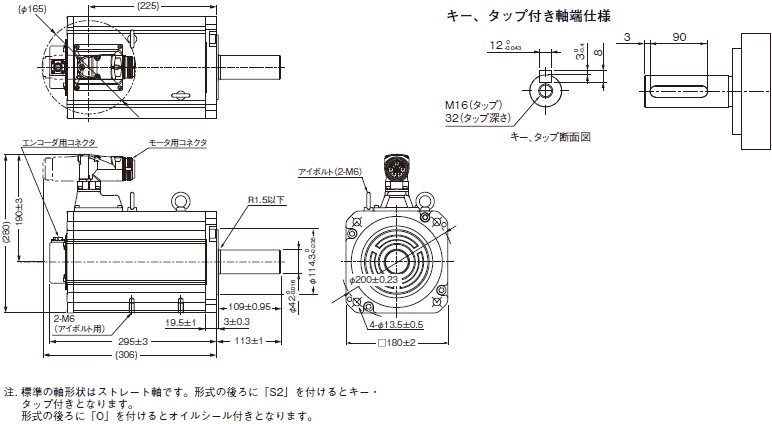

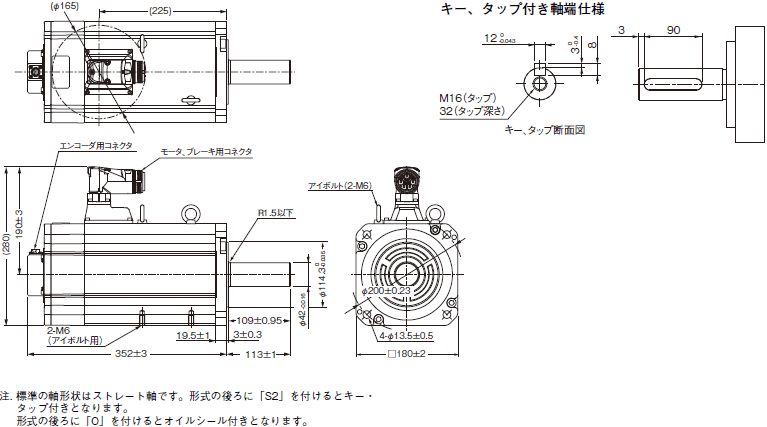

7.5kW(ブレーキ付き)
形R88M-1M7K515T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 50

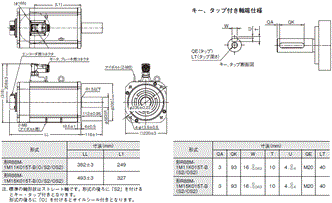

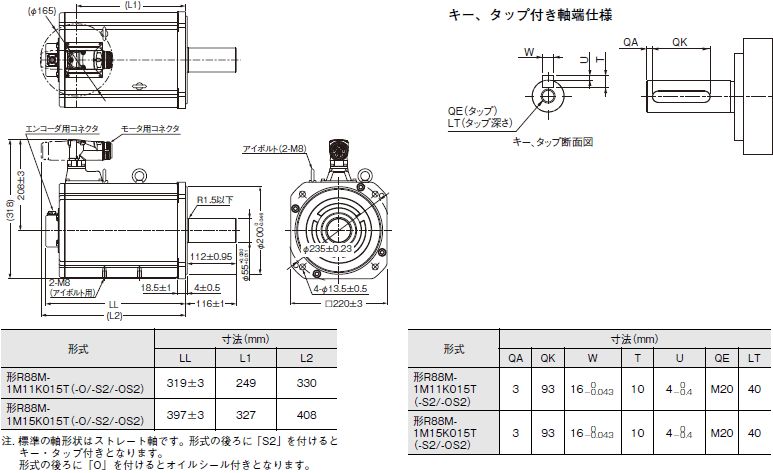

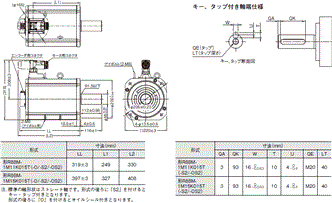

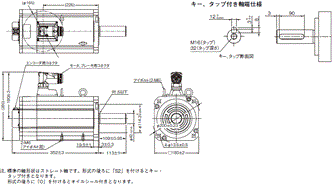

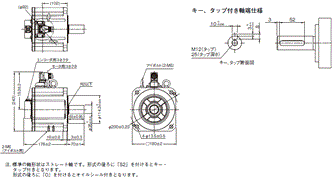

11kW、15kW(ブレーキなし)
形R88M-1M11K015T(-O/-S2/-OS2)
形R88M-1M15K015T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 51

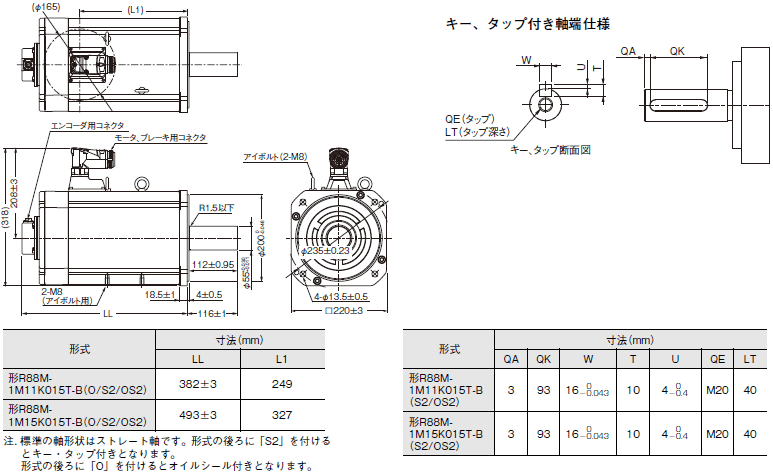

11kW、15kW(ブレーキ付き)
形R88M-1M11K015T-B(O/S2/OS2)
形R88M-1M15K015T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 52

1500r/minモータ(400V)

4kW(ブレーキなし)
形R88M-1M4K015C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 54

4kW(ブレーキ付き)
形R88M-1M4K015C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 55

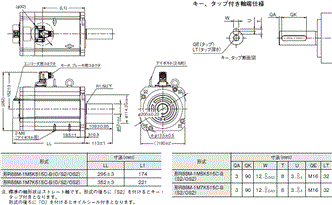

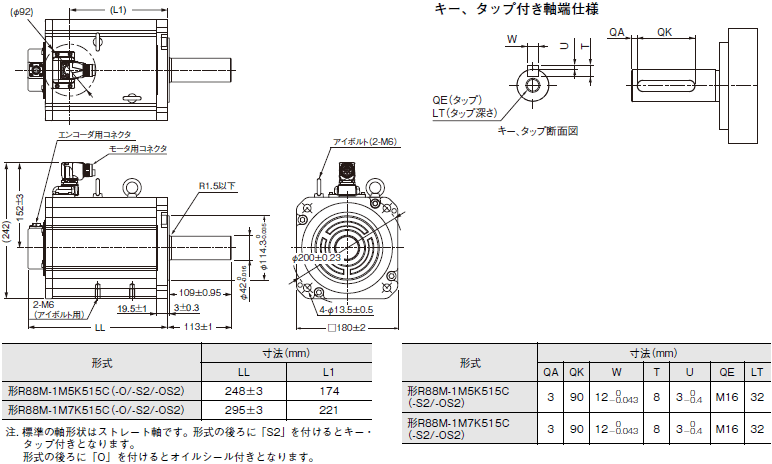

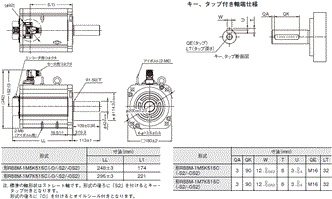

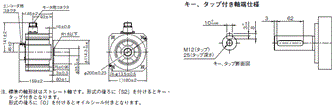

5.5kW、7.5kW(ブレーキなし)
形R88M-1M5K515C(-O/-S2/-OS2)
形R88M-1M7K515C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 56

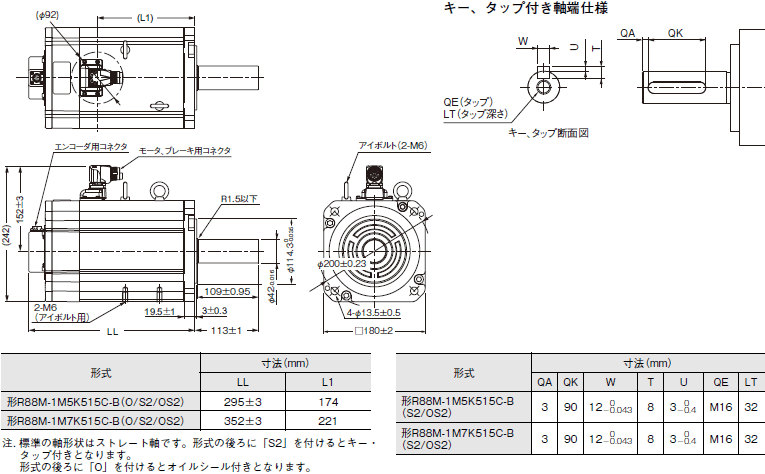

5.5kW、7.5kW(ブレーキ付き)
形R88M-1M5K515C-B(O/S2/OS2)
形R88M-1M7K515C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 57

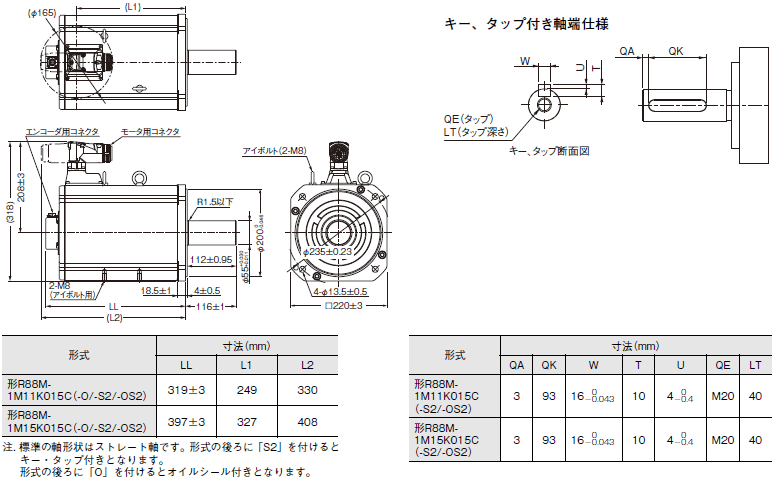

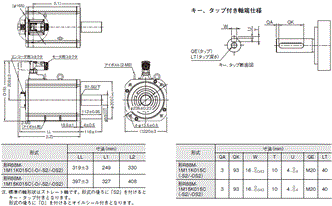

11kW、15kW(ブレーキなし)
形R88M-1M11K015C(-O/-S2/-OS2)
形R88M-1M15K015C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 58

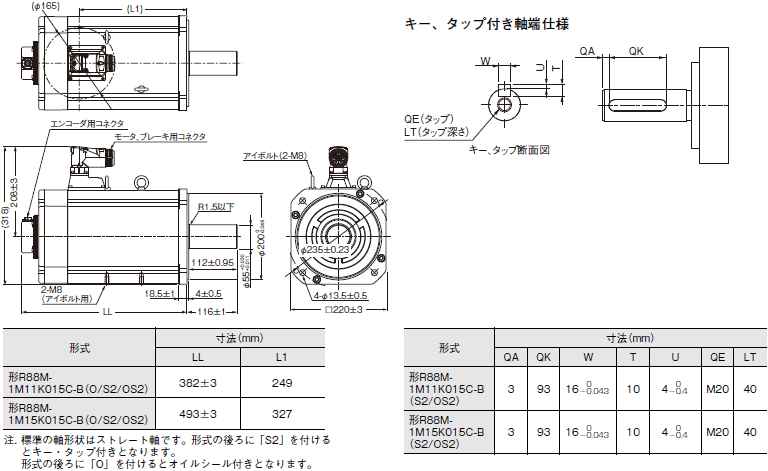

11kW、15kW(ブレーキ付き)
形R88M-1M11K015C-B(O/S2/OS2)
形R88M-1M15K015C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 59

1000r/minモータ(200V)

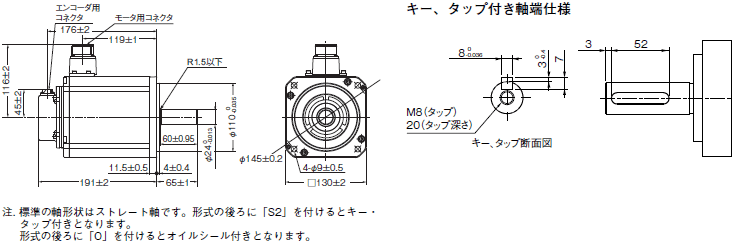

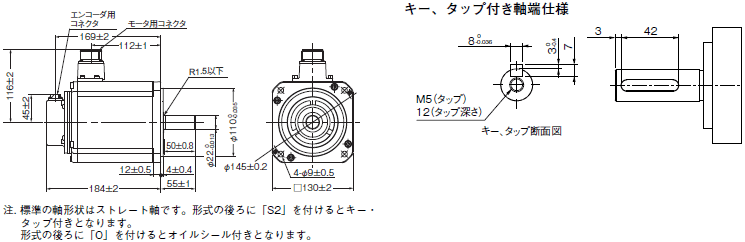

900W(ブレーキなし)
形R88M-1M90010T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 61

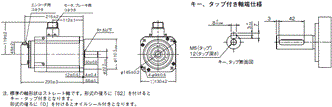

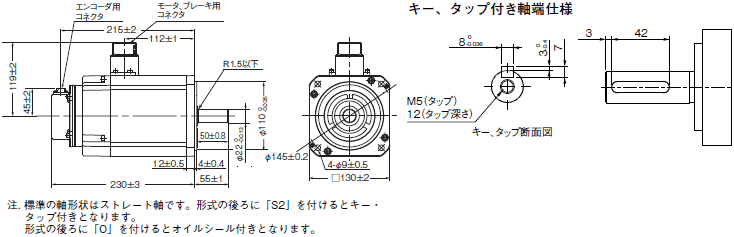

900W(ブレーキ付き)
形R88M-1M90010T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 62

2kW(ブレーキなし)
形R88M-1M2K010T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 63

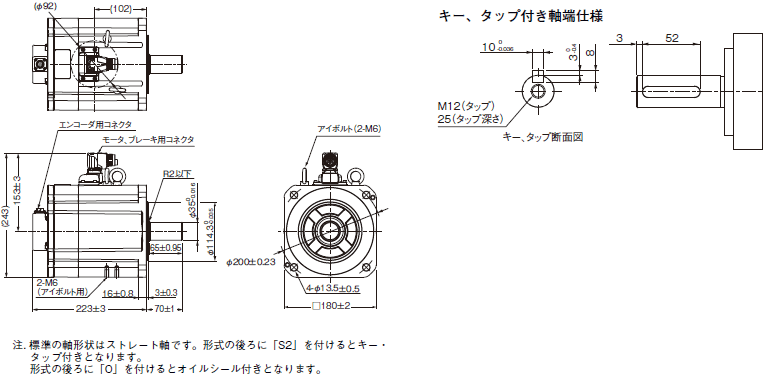

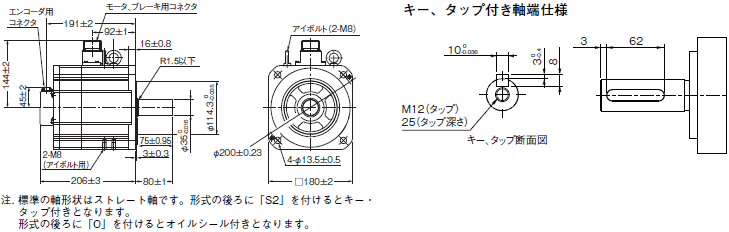

2kW(ブレーキ付き)
形R88M-1M2K010T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 64

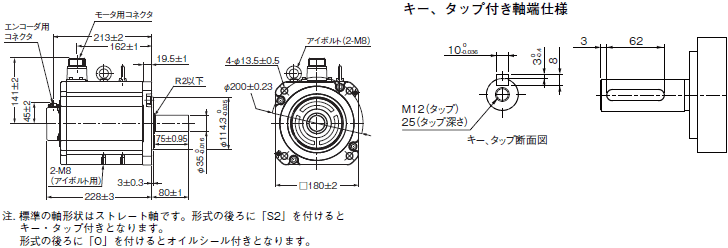

3kW(ブレーキなし)
形R88M-1M3K010T(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 65

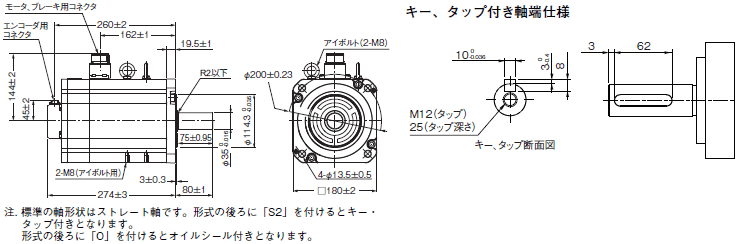

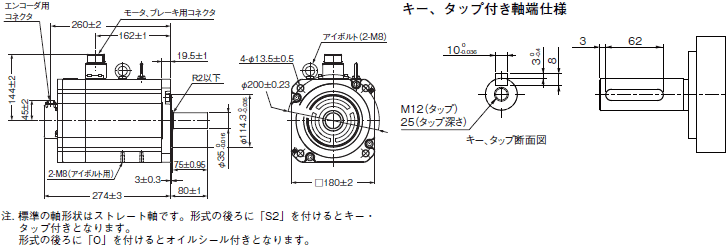

3kW(ブレーキ付き)
形R88M-1M3K010T-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 66

1000r/minモータ(400V)

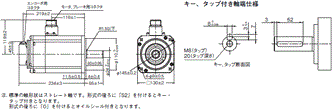

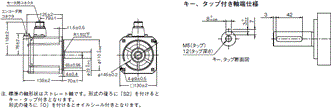

900W(ブレーキなし)
形R88M-1M90010C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 68

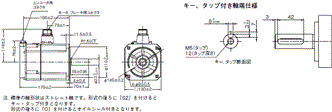

900W(ブレーキ付き)
形R88M-1M90010C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 69

2kW(ブレーキなし)
形R88M-1M2K010C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 70

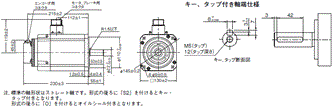

2kW(ブレーキ付き)
形R88M-1M2K010C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 71

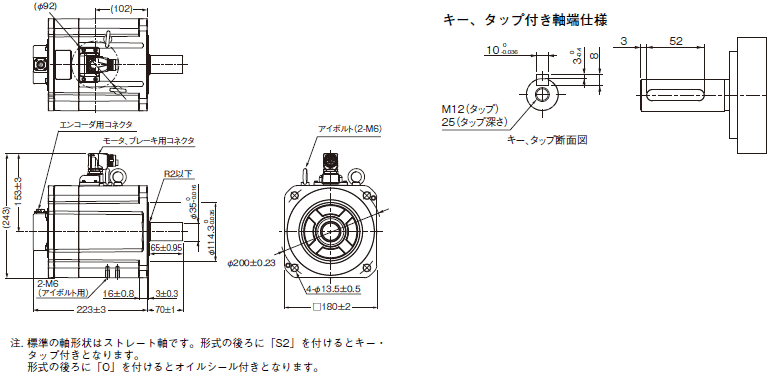

3kW(ブレーキなし)
形R88M-1M3K010C(-O/-S2/-OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 72

3kW(ブレーキ付き)
形R88M-1M3K010C-B(O/S2/OS2)

R88M-1□ / R88D-1SN□-ECT 外形寸法 73

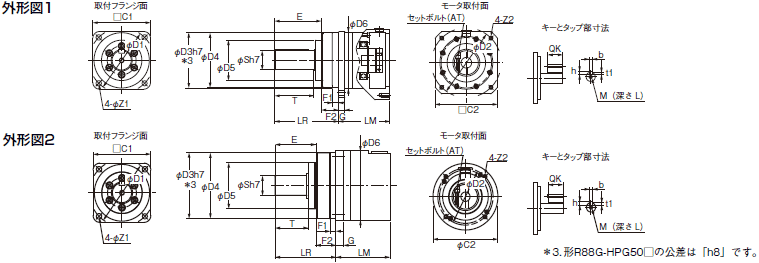

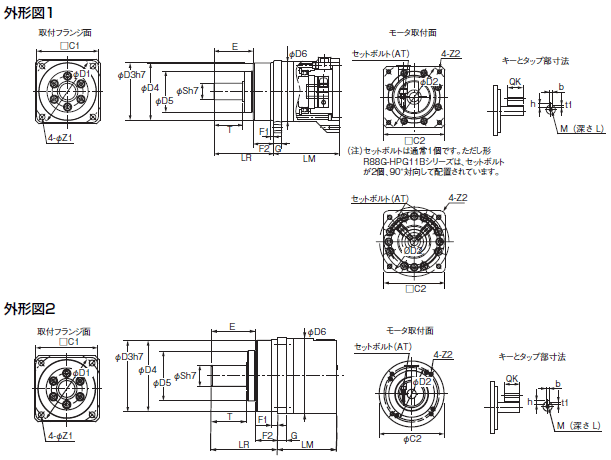

減速機 ACサーボシステム 1Sシリーズ

バックラッシュ3分以内

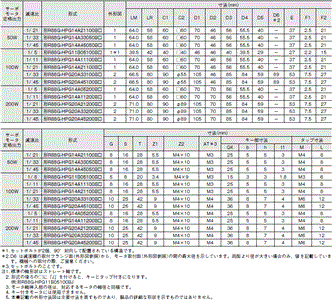

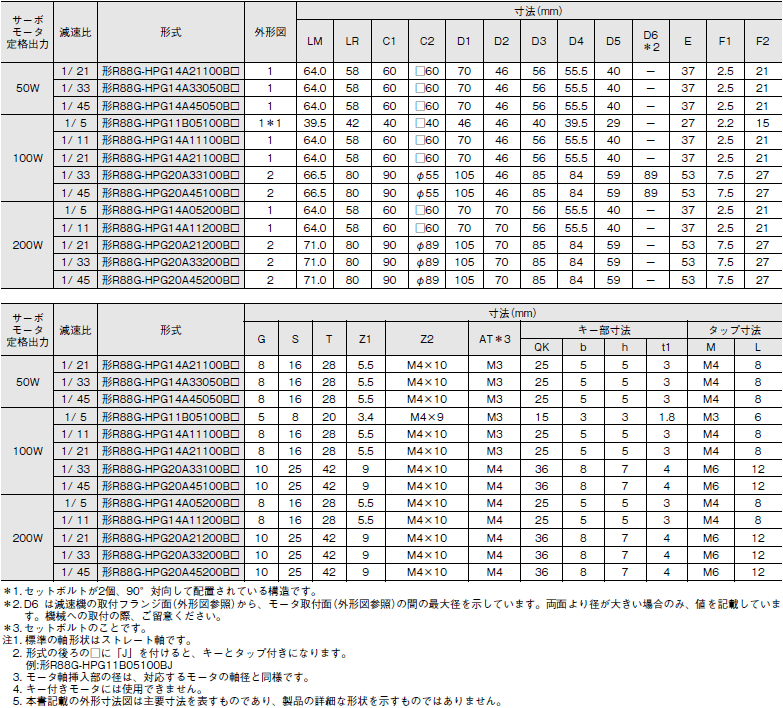

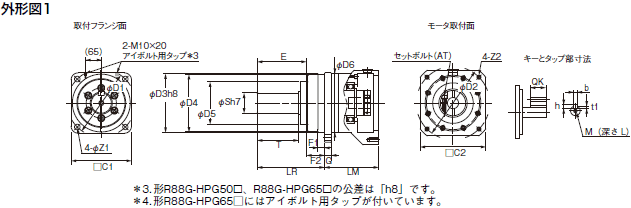

3000r/minモータ用(50~200W)

R88M-1□ / R88D-1SN□-ECT 外形寸法 76
R88M-1□ / R88D-1SN□-ECT 外形寸法 77

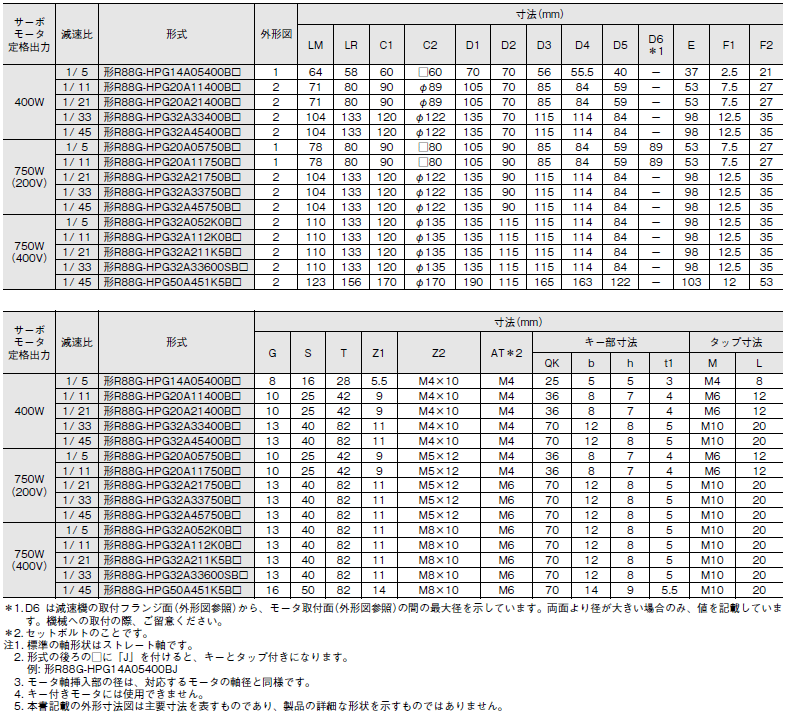

3000r/minモータ用(400~750W)

R88M-1□ / R88D-1SN□-ECT 外形寸法 78
R88M-1□ / R88D-1SN□-ECT 外形寸法 79

3000r/minモータ用(1~5kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 80
R88M-1□ / R88D-1SN□-ECT 外形寸法 81

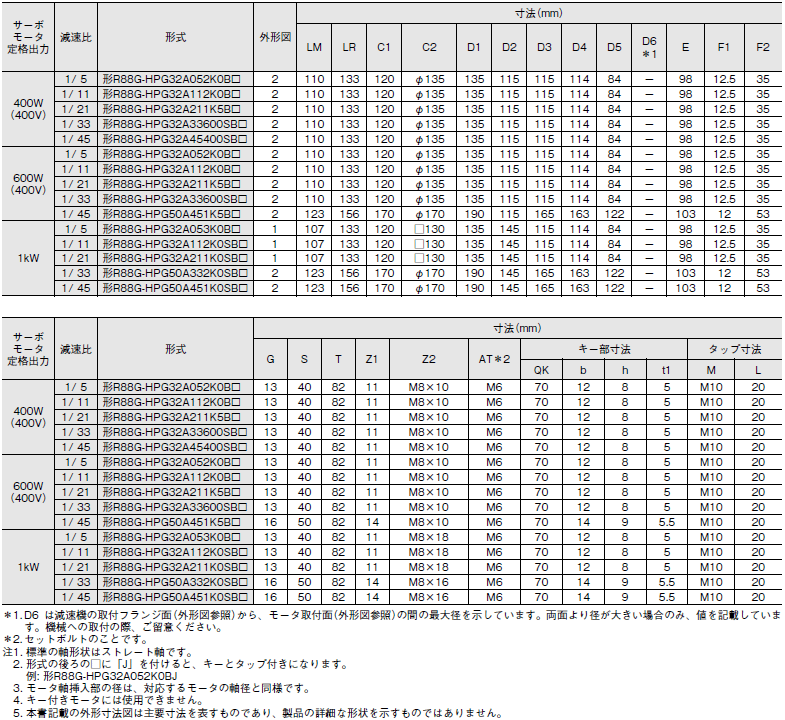

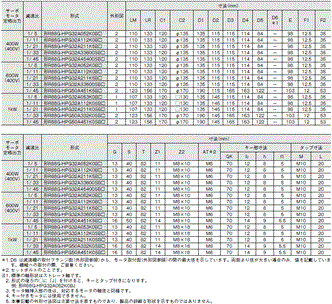

2000r/minモータ用(400W~1kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 82
R88M-1□ / R88D-1SN□-ECT 外形寸法 83

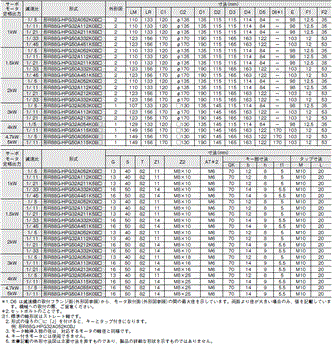

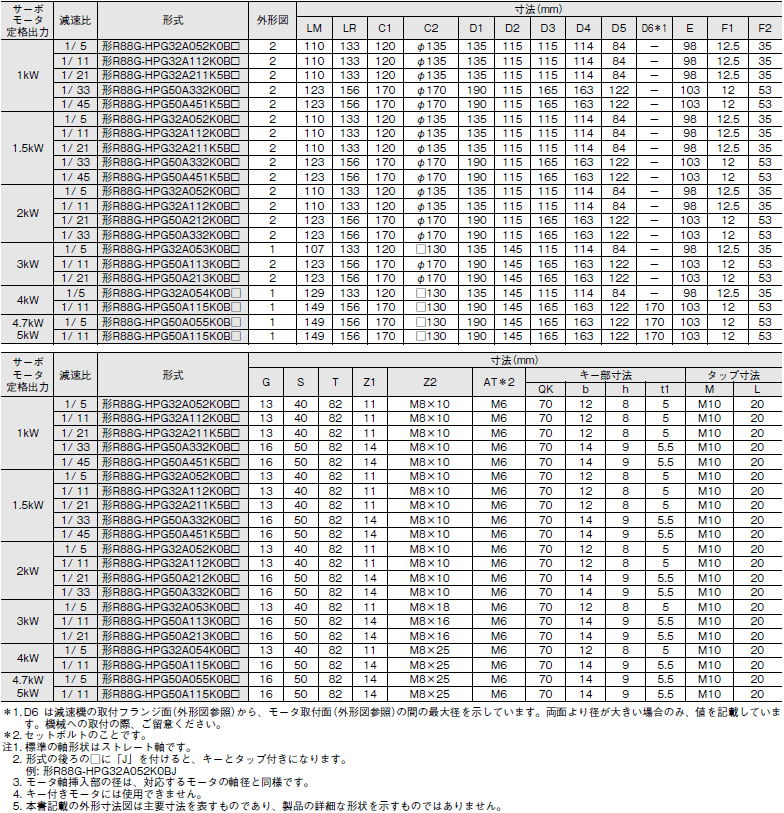

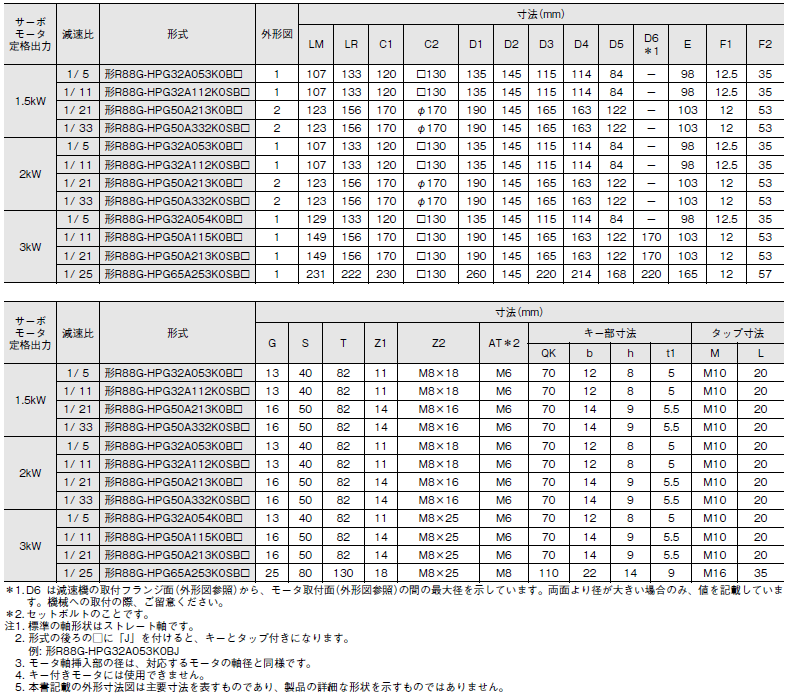

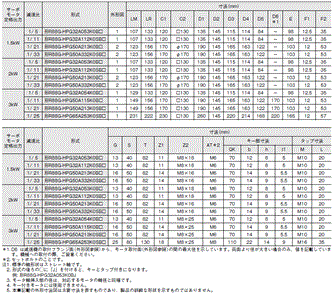

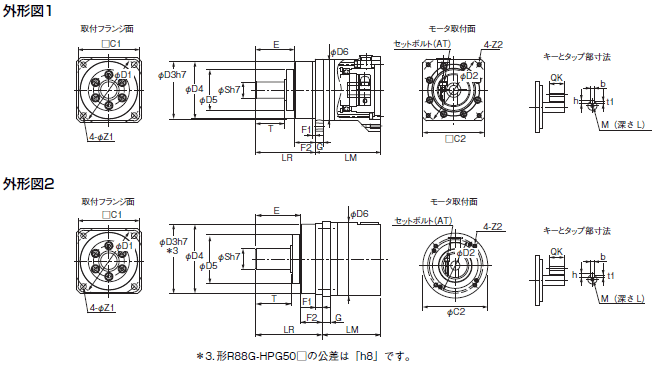

2000r/minモータ用(1.5~3kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 84
R88M-1□ / R88D-1SN□-ECT 外形寸法 85

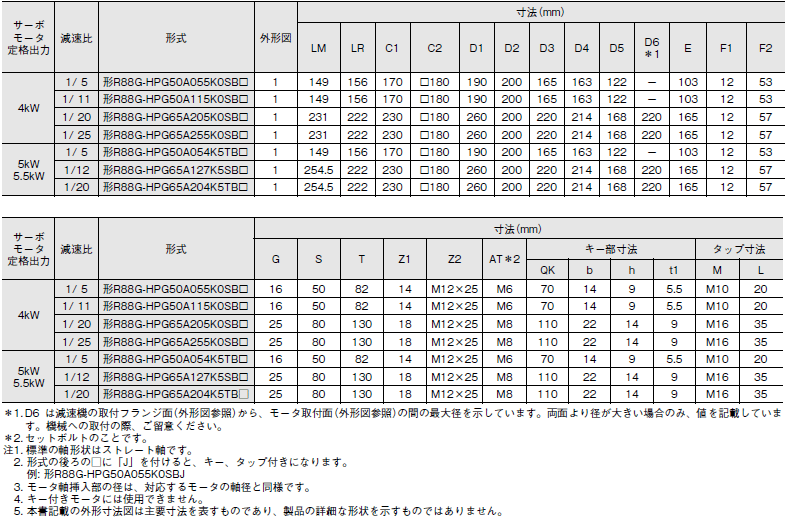

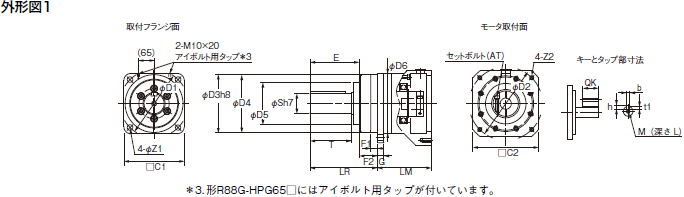

1500r/minモータ用(4kW~5.5kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 86
R88M-1□ / R88D-1SN□-ECT 外形寸法 87

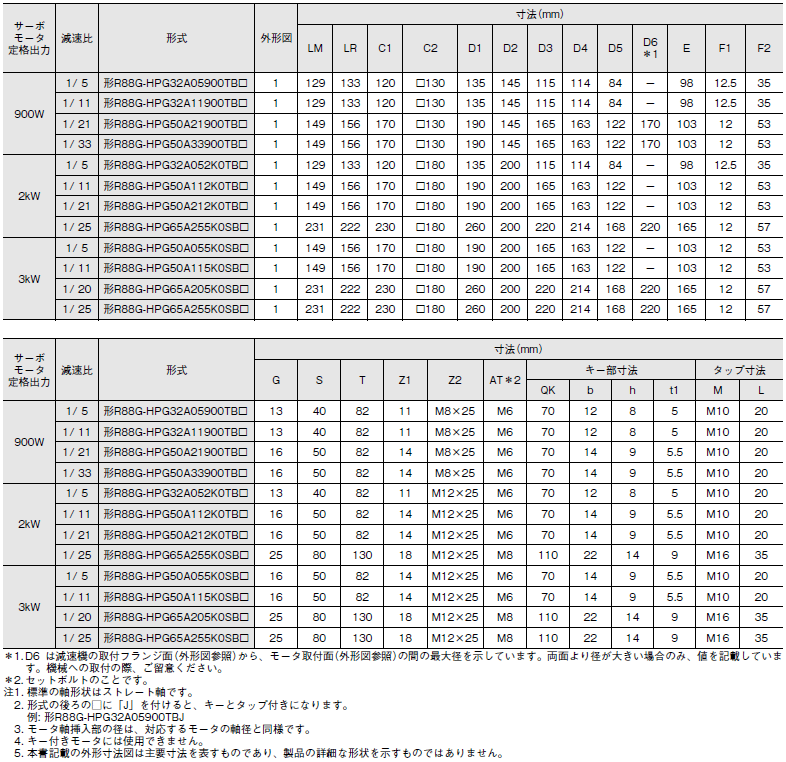

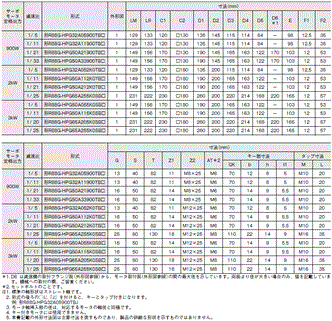

1000r/minモータ用(900W~3kW)

R88M-1□ / R88D-1SN□-ECT 外形寸法 88
R88M-1□ / R88D-1SN□-ECT 外形寸法 89

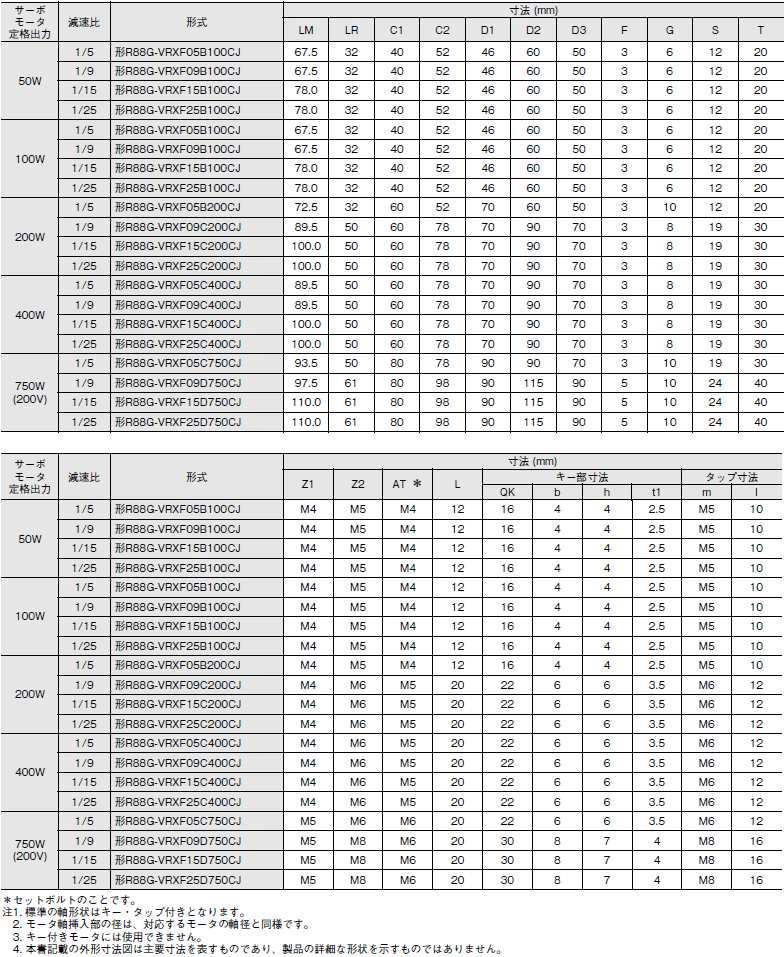

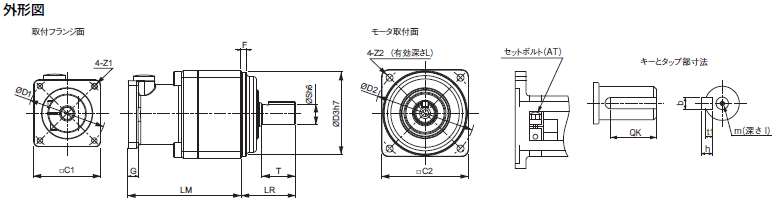

バックラッシュ15分以内

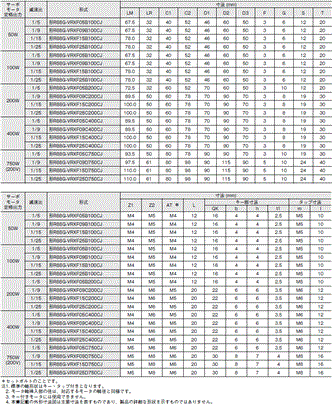

3000r/minモータ用

R88M-1□ / R88D-1SN□-ECT 外形寸法 91
R88M-1□ / R88D-1SN□-ECT 外形寸法 92
