G70V

I/Oリレーターミナル

G70V

制御盤の価値を高める“Value Design for Panel”対応商品。制御盤の小型化/省工数を実現するプッシュインPlus端子台タイプの16点I/Oリレーターミナル

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

本体

I/Oリレーターミナル、I/Oターミナルソケット

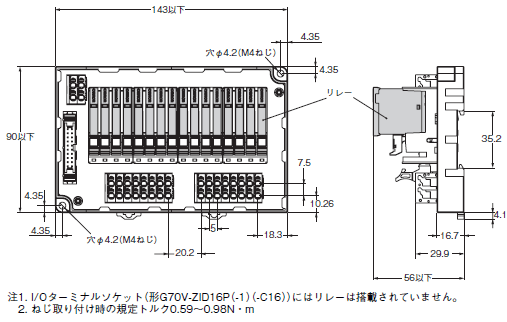

入力用

形G70V-SID16P
形G70V-SID16P-1
形G70V-ZID16P
形G70V-ZID16P-1
形G70V-SID16P-C16
形G70V-SID16P-1-C16
形G70V-ZID16P-C16
形G70V-ZID16P-1-C16

G70V 外形寸法 3

出力用

形G70V-SOC16P
形G70V-SOC16P-1
形G70V-ZOM16P
形G70V-ZOM16P-1
形G70V-SOC16P-C4
形G70V-SOC16P-1-C4
形G70V-ZOM16P-C4
形G70V-ZOM16P-1-C4
形G70V-ZOM16P-1-C4-D

G70V 外形寸法 4

オプション(別売)

搭載用リレー

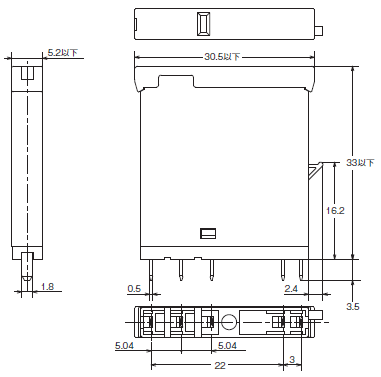

スリムI/Oリレー

ラッチングレバー(テストボタン)なし
形G2RV-1-S-G
形G2RV-1-S-AP-G

G70V 外形寸法 7

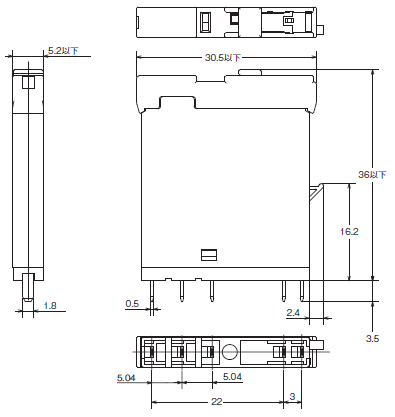

スリムI/Oリレー

ラッチングレバー(テストボタン)付き
形G2RV-1-SI-G

G70V 外形寸法 8

スリムI/O SSR

形G3RV-D03SL
形G3RV-202S
形G3RV-202SL

G70V 外形寸法 9

レール取りつけ用品

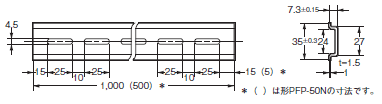

支持レール

形PFP-100N
形PFP-50N

G70V 外形寸法 11

エンドプレート

形PFP-M

G70V 外形寸法 12

スペーサ

形PFP-S

G70V 外形寸法 13
