XW5T-P

DINレール端子台プッシュインタイプ

XW5T-P

制御盤の価値を高める“Value Design for Panel”対応商品。制御盤の小型化、省工数を実現するプッシュインPlus端子台

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

マイカタログに追加

情報更新 : 2021/08/23

（単位：mm）

DINレール端子台

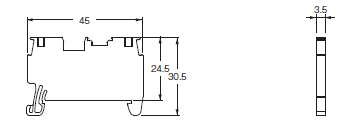

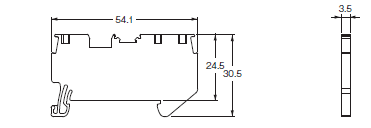

形XW5T-P1.5-1.1-1（BL）/形XW5G-P1.5-1.1-1

XW5T-P 外形寸法 2

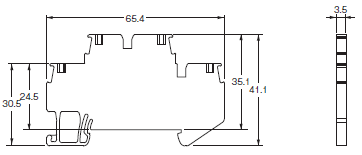

形XW5T-P1.5-1.2-1（BL）/形XW5G-P1.5-1.2-1

XW5T-P 外形寸法 3

形XW5T-P1.5-2.2-1（BL）/形XW5G-P1.5-2.2-1

XW5T-P 外形寸法 4

形XW5T-P1.5-1.1-2（BL）/形XW5G-P1.5-1.1-2

XW5T-P 外形寸法 5

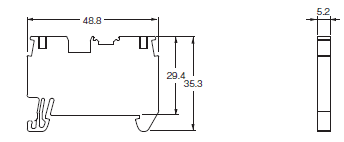

形XW5T-P2.5-1.1-1（BL）/形XW5G-P2.5-1.1-1

XW5T-P 外形寸法 6

形XW5T-P2.5-1.2-1（BL）/形XW5G-P2.5-1.2-1

XW5T-P 外形寸法 7

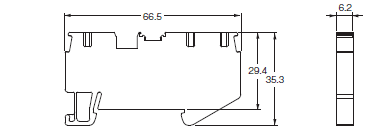

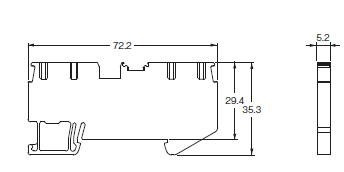

形XW5T-P2.5-2.2-1（BL）/形XW5G-P2.5-2.2-1

XW5T-P 外形寸法 8

形XW5T-P2.5-1.1-2（BL）/形XW5G-P2.5-1.1-2

XW5T-P 外形寸法 9

形XW5T-P4.0-1.1-1（BL）/形XW5G-P4.0-1.1-1

XW5T-P 外形寸法 10

形XW5T-P4.0-1.2-1（BL）/形XW5G-P4.0-1.2-1

XW5T-P 外形寸法 11

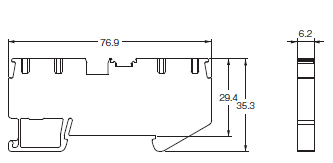

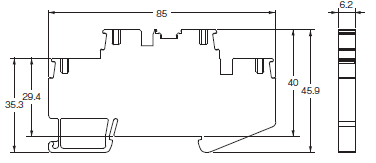

形XW5T-P4.0-2.2-1（BL）/形XW5G-P4.0-2.2-1

XW5T-P 外形寸法 12

形XW5T-P4.0-1.1-2（BL）/形XW5G-P4.0-1.1-2

XW5T-P 外形寸法 13

短絡バー

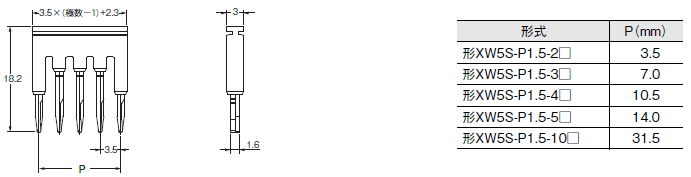

形XW5S-P1.5-□

XW5T-P 外形寸法 15

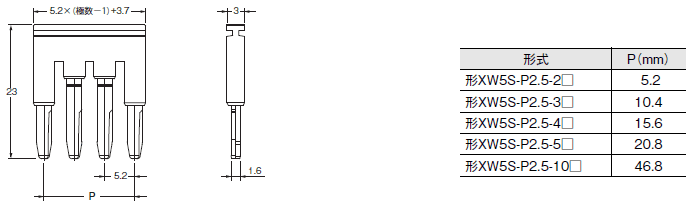

形XW5S-P2.5-□

XW5T-P 外形寸法 16

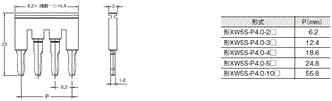

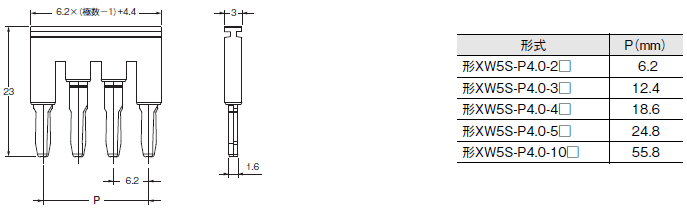

形XW5S-P4.0-□

XW5T-P 外形寸法 17

終端板

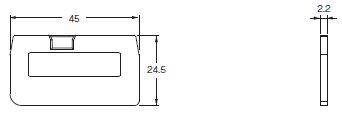

形XW5E-P1.5-1.1-1

XW5T-P 外形寸法 19

形XW5E-P1.5-1.2-1

XW5T-P 外形寸法 20

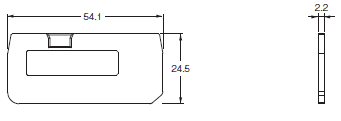

形XW5E-P1.5-2.2-1

XW5T-P 外形寸法 21

形XW5E-P1.5-1.1-2

XW5T-P 外形寸法 22

形XW5E-P2.5-1.1-1

XW5T-P 外形寸法 23

形XW5E-P2.5-1.2-1

XW5T-P 外形寸法 24

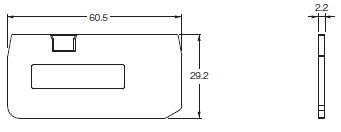

形XW5E-P2.5-2.2-1

XW5T-P 外形寸法 25

形XW5E-P2.5-1.1-2

XW5T-P 外形寸法 26

形XW5E-P4.0-1.1-1

XW5T-P 外形寸法 27

形XW5E-P4.0-1.2-1

XW5T-P 外形寸法 28

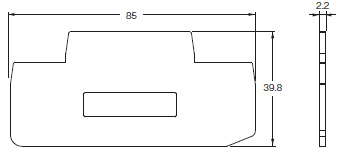

形XW5E-P4.0-2.2-1

XW5T-P 外形寸法 29

形XW5E-P4.0-1.1-2

XW5T-P 外形寸法 30

ストッパ、セパレートプレート

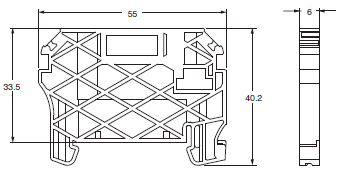

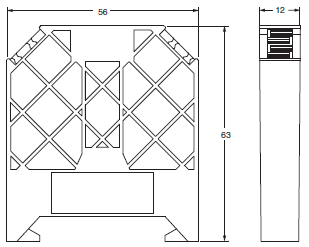

形XW5Z-EP6（ストッパ）

XW5T-P 外形寸法 32

形XW5Z-EP12（セパレートプレート）

XW5T-P 外形寸法 33
