S8BA

無停電電源装置(UPS)

S8BA

産業用コンピュータ(IPC)/コントローラの瞬低・停電対策に最適なDC-DCタイプ。DINレール取り付けの小型UPS

※ Web特別価格提供品

S8BA-LF バッテリ一体型

接続

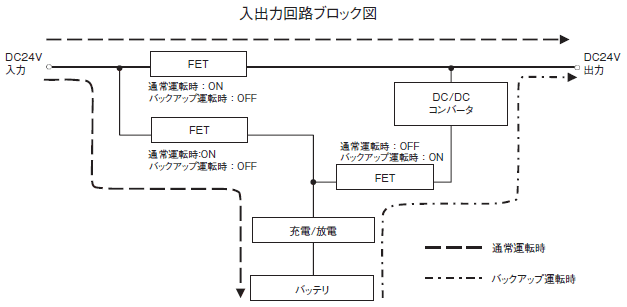

ブロック図

形S8BA-24D24D□□□LF

S8BA 配線/接続 4

*通常運転時はバッテリへの充電および入力電源からのDC24Vをそのまま出力します。
入力電源のDC24Vが低下した場合、ただちにバックアップ運転に切り替わり、バッテリからDC24Vを出力します。

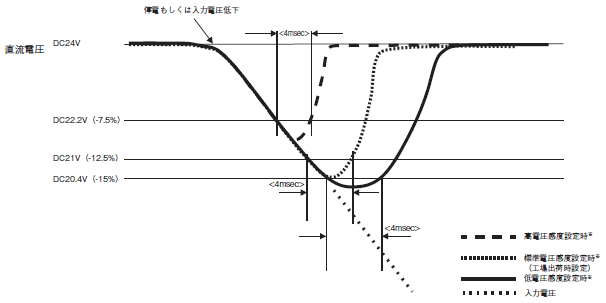

バックアップ移行時の入出力電圧タイムチャート

S8BA 配線/接続 5

<測定条件>
スイッチング電源:S8VK-G48024
UPS:S8BA-24D24D240LF
負荷:定格負荷
スイッチング電源のAC入力側で停電発生時

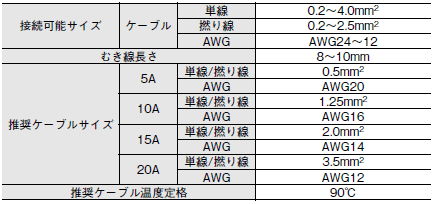

バッテリ接続端子台、入力端子台、出力端子台へのケーブル接続方法

接続可能サイズと推奨ケーブルサイズについては下表をご覧ください。

S8BA 配線/接続 6

入出力信号機能について

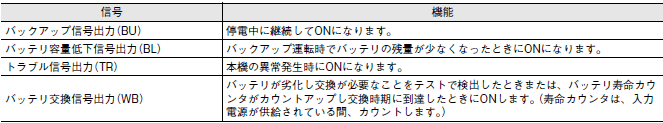

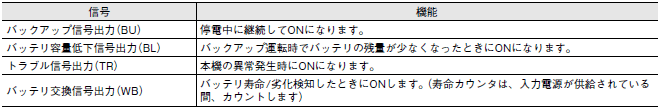

出力信号の種類

S8BA 配線/接続 8

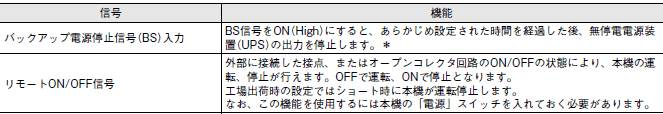

入力信号の種類

S8BA 配線/接続 9

*BS信号遅延時間
BS信号を受け付けてから、無停電電源装置(UPS)の出力を停止するまでの時間を設定できます。電圧信号(High)を入力することで、無停電電源装置(UPS) の出力を停止できます。

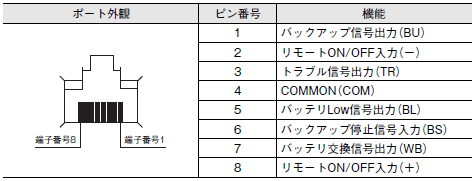

入出力信号ポート(RJ45コネクタ)

S8BA 配線/接続 10

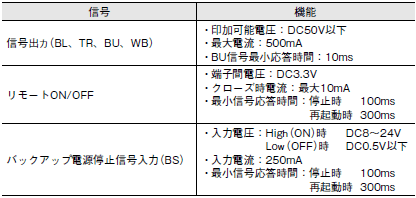

信号入出力定格

S8BA 配線/接続 11

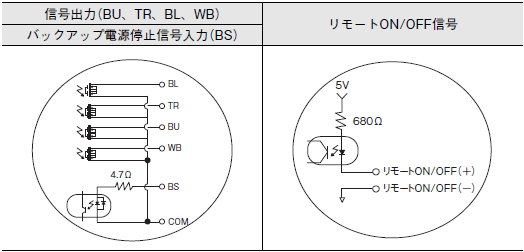

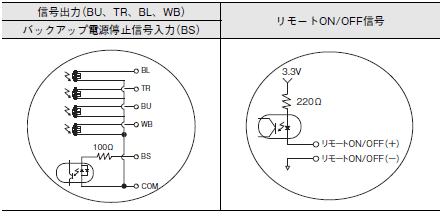

信号入出力回路

S8BA 配線/接続 12

スイッチング電源選定上の注意

スイッチング電源をお選びの際は、UPSの内部消費電力とUPSに接続する機器の内部消費電力との合計より大きい容量のものをUPSの入力側に設置ください。この条件を満しておりましたら、UPSの定格容量がスイッチング電源の定格容量より大きくても、問題なくご使用いただけます。

スイッチング電源の容量 >(UPSの内部消費電力 + 接続機器の内部消費電力)

S8BA 配線/接続 13

S8BA-SBF バッテリ分離型

接続

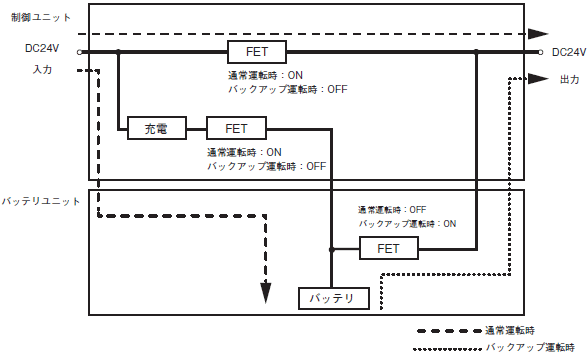

ブロック図

形S8BA-24D24D□□□SBF

S8BA 配線/接続 17

注1. 通常運転時はバッテリユニットへの充電および入力電源からのDC24Vをそのまま出力します。
   入力電源のDC24Vが低下した場合、直ちにバックアップ運転に切り替わり、バッテリユニットからDC24Vを出力します。

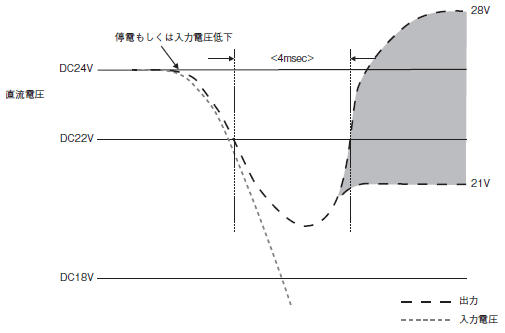

バックアップ移行時の入出力電圧タイムチャート

S8BA 配線/接続 18

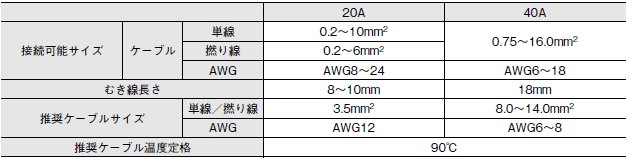

バッテリ接続端子台、入力端子台、出力端子台へのケーブル接続方法

接続可能サイズと推奨ケーブルサイズについては下表をご覧ください。

S8BA 配線/接続 19

入出力信号機能について

出力信号の種類

S8BA 配線/接続 21

入力信号の種類

S8BA 配線/接続 22

*BS信号遅延時間
 BS信号を受け付けてから、無停電電源装置(UPS)の出力を停止するまでの時間を設定できます。電圧信号(High)を入力することで、無停電電源装置(UPS)の出力を停止できます。

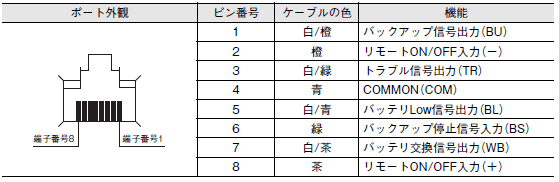

入出力信号ポート(RJ45コネクタ)

S8BA 配線/接続 23

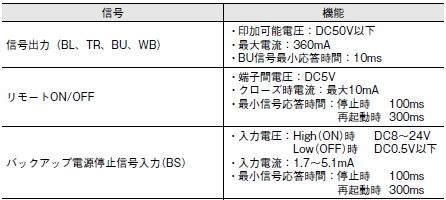

信号入出力定格

S8BA 配線/接続 24

信号入出力回路

S8BA 配線/接続 25

スイッチング電源選定上の注意

スイッチング電源をお選びの際は、UPSの内部消費電力とUPSに接続する機器の内部消費電力との合計より大きい容量のものをUPSの入力側に設置ください。この条件を満しておりましたら、UPSの定格容量がスイッチング電源の定格容量より大きくても、問題なくご使用いただけます。

スイッチング電源の容量 >(UPSの内部消費電力 + 接続機器の内部消費電力)

S8BA 配線/接続 26
