K2ZC-K2GV-N□C

分散型電源対応系統連系用地絡過電圧継電器

K2ZC-K2GV-N□C

産業用太陽光発電に便利な手動復帰設定や点検頻度延伸に対応可能な地絡過電圧継電器

※ Web特別価格提供品

(単位:mm)

本体

ユニットタイプ

形K2ZC-K2GV-NUC

K2ZC-K2GV-N□C 外形寸法 3

注. ユニットタイプは角胴埋込形ユニットケース 形K2ZC-C-N□と組合わせて使用します。
  購入時は形K2ZC-K2GV-NUCとは別に形K2ZC-C-N□(別売品)を一緒に御購入ください。

表面取付タイプ

形K2ZC-K2GV-NPC

K2ZC-K2GV-N□C 外形寸法 4

埋込取付タイプ

形K2ZC-K2GV-NDC

K2ZC-K2GV-N□C 外形寸法 5

注.( )寸法は最大対応寸法です。

関連機器

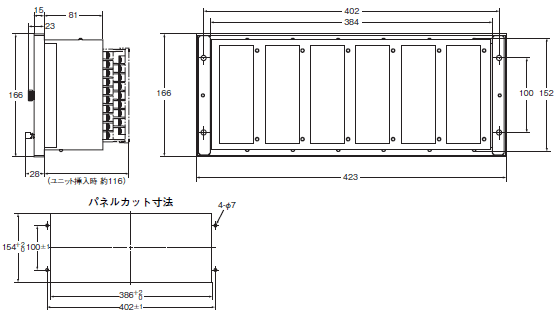

角胴埋込形 6ユニットケース

形K2ZC-C-N6

K2ZC-K2GV-N□C 外形寸法 8

角胴埋込形 5ユニットケース

形K2ZC-C-N5

K2ZC-K2GV-N□C 外形寸法 9

角胴埋込形 4ユニットケース

形K2ZC-C-N4

K2ZC-K2GV-N□C 外形寸法 10

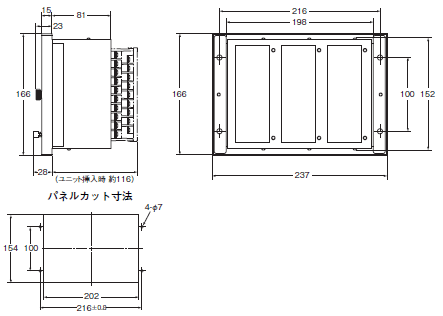

角胴埋込形 3ユニットケース

形K2ZC-C-N3

K2ZC-K2GV-N□C 外形寸法 11

角胴埋込形 2ユニットケース

形K2ZC-C-N2

K2ZC-K2GV-N□C 外形寸法 12

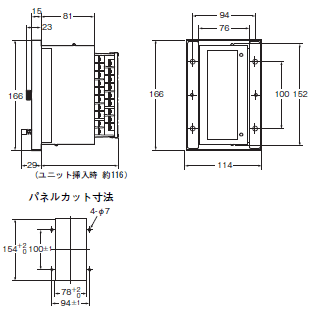

角胴埋込形 1ユニットケース

形K2ZC-C-N1

K2ZC-K2GV-N□C 外形寸法 13

電源アダプタ

形K2ZC-PS

K2ZC-K2GV-N□C 外形寸法 14

零相電圧検出用コンデンサ

形VOC-1M

K2ZC-K2GV-N□C 外形寸法 15

零相電圧変換器

形K3P-M

K2ZC-K2GV-N□C 外形寸法 16

注. 形VOC-1Mと形K3P-Mはセット商品 形VOC-1MS2として販売しております。

DC24V電源

形S8VS-030□□(30W)

K2ZC-K2GV-N□C 外形寸法 18

瞬停対策ブロック

形S8T-DCBU-02

K2ZC-K2GV-N□C 外形寸法 19
