E5CC-T

温度調節器（デジタル調節計）プログラムタイプ

E5CC-T

48×48mmサイズ。形E5CCシリーズにプログラムタイプ新登場。最大256セグメントのプログラム容量で、多様なアプリケーションに対応。

形式一覧 / オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

  • 特設ページ

情報更新 : 2020/04/01

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

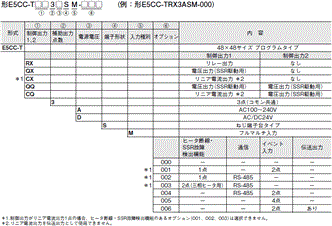

形式基準

ねじ端子台タイプ

E5CC-T 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
　 制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
　 制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。
　　　　　　　　　　　　　　　　（どちらが加熱側、冷却側でもかまいません。）
②制御について
　 PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
　 加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格（￥） 形式 標準価格（￥）
◎ 形E5CC-TRX3ASM-000 26,500 形E5CC-TCX3ASM-005 32,000
形E5CC-TRX3DSM-000 26,500 形E5CC-TCX3DSM-005 32,000
◎ 形E5CC-TRX3ASM-001 28,500 ◎ 形E5CC-TCX3ASM-006 33,000
形E5CC-TRX3DSM-001 28,500 形E5CC-TCX3DSM-006 33,000
形E5CC-TRX3ASM-002 36,500 形E5CC-TQQ3ASM-000 28,500
形E5CC-TRX3DSM-002 36,500 形E5CC-TQQ3DSM-000 28,500
形E5CC-TRX3ASM-003 37,500 形E5CC-TQQ3ASM-001 31,000
形E5CC-TRX3DSM-003 37,500 形E5CC-TQQ3DSM-001 31,000
形E5CC-TRX3ASM-004 36,500 形E5CC-TQQ3ASM-002 38,500
形E5CC-TRX3DSM-004 36,500 形E5CC-TQQ3DSM-002 38,500
形E5CC-TRX3ASM-005 28,500 形E5CC-TQQ3ASM-003 39,500
形E5CC-TRX3DSM-005 28,500 形E5CC-TQQ3DSM-003 39,500
◎ 形E5CC-TRX3ASM-006 29,500 形E5CC-TQQ3ASM-004 38,500
形E5CC-TRX3DSM-006 29,500 形E5CC-TQQ3DSM-004 38,500
◎ 形E5CC-TQX3ASM-000 26,500 形E5CC-TQQ3ASM-005 31,000
◎ 形E5CC-TQX3DSM-000 26,500 形E5CC-TQQ3DSM-005 31,000
◎ 形E5CC-TQX3ASM-001 28,500 形E5CC-TQQ3ASM-006 32,000
形E5CC-TQX3DSM-001 28,500 形E5CC-TQQ3DSM-006 32,000
◎ 形E5CC-TQX3ASM-002 36,500 形E5CC-TCQ3ASM-000 31,000
形E5CC-TQX3DSM-002 36,500 形E5CC-TCQ3DSM-000 31,000
形E5CC-TQX3ASM-003 37,500 形E5CC-TCQ3ASM-001 33,000
形E5CC-TQX3DSM-003 37,500 形E5CC-TCQ3DSM-001 33,000
◎ 形E5CC-TQX3ASM-004 36,500 形E5CC-TCQ3ASM-002 40,500
形E5CC-TQX3DSM-004 36,500 形E5CC-TCQ3DSM-002 40,500
形E5CC-TQX3ASM-005 28,500 形E5CC-TCQ3ASM-003 42,000
形E5CC-TQX3DSM-005 28,500 形E5CC-TCQ3DSM-003 42,000
◎ 形E5CC-TQX3ASM-006 29,500 形E5CC-TCQ3ASM-004 40,500

形E5CC-TQX3DSM-006 29,500 形E5CC-TCQ3DSM-004 40,500
◎ 形E5CC-TCX3ASM-000 29,500 形E5CC-TCQ3ASM-005 33,000
形E5CC-TCX3DSM-000 29,500 形E5CC-TCQ3DSM-005 33,000
◎ 形E5CC-TCX3ASM-004 39,500 形E5CC-TCQ3ASM-006 34,000
形E5CC-TCX3DSM-004 39,500 形E5CC-TCQ3DSM-006 34,000

オプション（別売）

USB-シリアル変換ケーブル

形式 標準価格（￥）
◎ 形E58-CIFQ2 17,600

端子カバー

形式 標準価格（￥）
◎ 形E53-COV17 1,100
◎ 形E53-COV23 1,100（3ヶ詰め）

注. 形E53-COV10は、使用できませんのでご注意ください。
　　 取り付け後の外形寸法は、外形寸法ページ、またはカタログを参照ください。

防水パッキン

形式 標準価格（￥）
◎ 形Y92S-P8 230

注. 本防水パッキンは本体に付属しています。

電流検出器（CT）

穴径 形式 標準価格（￥）
φ5.8 ◎ 形E54-CT1 1,650
φ5.8 ◎ 形E54-CT1L＊ 1,700
φ12.0 ◎ 形E54-CT3 2,550
φ12.0 ◎ 形E54-CT3L＊ 3,000

＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

アダプタ

形式 標準価格（￥）
◎ 形Y92F-45 1,520

注. すでに、形E5B□用パネル加工されている場合にご使用ください。

防水カバー

形式 標準価格（￥）
◎ 形Y92A-48N 3,800

取り付けアダプタ

形式 標準価格（￥）
◎ 形Y92F-49 127

注. 本取り付けアダプタは本体に付属しています。

DINレール取り付けアダプタ

形式 標準価格（￥）
◎ 形Y92F-52 880

フロントカバー

種類 形式 標準価格（￥）
硬質タイプ フロントカバー ◎ 形Y92A-48H 480
軟質タイプ フロントカバー ◎ 形Y92A-48D 360

サポートソフトウェア CX-Thermo（CXサーモ）

形式 標準価格（￥）
◎ 形EST2-2C-MV4 33,000

注. 形E5CC-Tは、CX-Thermo Ver.4.61以上で対応しています。
　　 icon_01CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。

情報更新 : 2020/04/01
