一般形

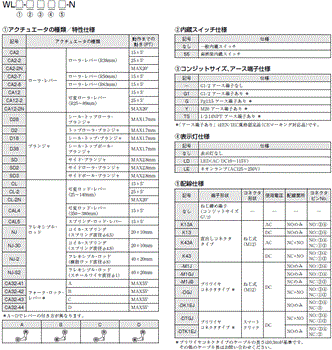

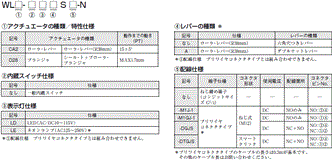

形式構成

形式基準

(形式基準で構成が可能でも、構造上不可能な組合せがあります。発注できる形式については、「種類」をご参照ください。)

基準形

WL-N / WLG 形式/種類 4

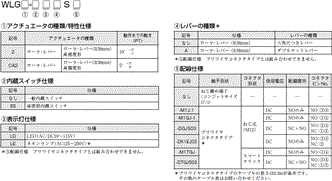

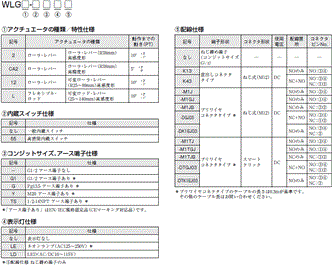

高感度形・高精度形

WL-N / WLG 形式/種類 5

種類

ローラ・レバー

一般内蔵スイッチ

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_3_1 ローラ・レバー
(R38mm)
ねじ締め端子
(コンジット
サイズ G1/2)
15±5° 形WLCA2-N 形WLCA2-LD-N 形WLCA2-LE-N
25±5° 形WLCA2-2-N 形WLCA2-2LD-N 形WLCA2-2LE-N
MAX20° 形WLCA2-2N-N 形WLCA2-2NLD-N 形WLCA2-2NLE-N
10°+2°,-1° 形WLG2 形WLG2-LD 形WLG2-LE
5°+2°, 0° 形WLGCA2 形WLGCA2-LD 形WLGCA2-LE
3263_lu_3_2 ローラ・レバー
(R50mm)
15±5° 形WLCA2-7-N 形WLCA2-7LD-N 形WLCA2-7LE-N
25±5°
MAX20°
3263_lu_3_3 ローラ・レバー
(R63mm)
15±5° 形WLCA2-8-N 形WLCA2-8LD-N 形WLCA2-8LE-N
25±5°
MAX20°
3263_lu_3_4 可変ローラ・
レバー
(R25~89mm)
15±5° 形WLCA12-N 形WLCA12-LD-N 形WLCA12-LE-N
25±5° 形WLCA12-2-N 形WLCA12-2LD-N 形WLCA12-2LE-N
MAX20° 形WLCA12-2N-N 形WLCA12-2NLD-N 形WLCA12-2NLE-N
10°+2°,-1° 形WLG12 形WLG12-LD 形WLG12-LE

*出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
コネクタ
形状
使用電圧 配線箇所 コネクタピンNo. 形式
3263_lu_3_5 ローラ・レバー
(R38mm)
直出しコネクタ
タイプ
15±5° ねじ式
(M12)
AC NOのみ NO:③④ 形WLCA2-LDK13A-N
DC NOのみ NO:③④ 形WLCA2-LDK13-N
AC NC+NO NO:③④ NC:①② 形WLCA2-LDK43A-N
DC NC+NO NO:③④ NC:①② 形WLCA2-LDK43-N
10°+2°,-1° NOのみ NO:③④ 形WLG2-LDK13
NC+NO NO:③④ NC:①② 形WLG2-LDK43
5°+2°, 0° NOのみ NO:③④ 形WLGCA2-LDK13
NC+NO NO:③④ NC:①② 形WLGCA2-LDK43
3263_lu_3_6 ローラ・レバー
(R38mm)
プリワイヤ
コネクタタイプ
15±5° ねじ式
(M12)
DC NOのみ NO:③④ 形WLCA2-LD-M1J-N
NOのみ NO:①④ 形WLCA2-LD-M1GJ-N
NCのみ NC:③② 形WLCA2-LD-M1JB-N
NC+NO NO:③④ NC:①② 形WLCA2-LD-DGJ-N
NOのみ NO:③④ NC:② 形WLCA2-LD-DK1EJ-N
スマート
クリック
NC+NO NO:③④ NC:①② 形WLCA2-LD-DTGJ-N
NOのみ NO:③④ NC:② 形WLCA2-LD-DTK1EJ-N
10°+2°,-1° ねじ式
(M12)
NOのみ NO:③④ 形WLG2-LD-M1J
NOのみ NO:①④ 形WLG2-LD-M1GJ
NCのみ NC:③② 形WLG2-LD-M1JB
NC+NO NO:③④ NC:①② 形WLG2-LD-DGJ03
NOのみ NO:③④ NC:② 形WLG2-LD-DK1EJ03
スマート
クリック
NOのみ NO:③④ 形WLG2-LD-M1TJ
NOのみ NO:①④ 形WLG2-LD-M1TGJ
NCのみ NC:③② 形WLG2-LD-M1TJB
NC+NO NO:③④ NC:①② 形WLG2-LD-DTGJ03
NOのみ NO:③④ NC:② 形WLG2-LD-DTK1EJ03
5°+2°, 0° ねじ式
(M12)
NOのみ NO:③④ 形WLGCA2-LD-M1J
NOのみ NO:①④ 形WLGCA2-LD-M1GJ
NCのみ NC:③② 形WLGCA2-LD-M1JB
NC+NO NO:③④ NC:①② 形WLGCA2-LD-DGJ03
スマート
クリック
NOのみ NO:③④ NC:② 形WLGCA2-LD-DTK1EJ03

注1. 形状の写真は代表機種のものです。
注2. 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
  (ただし、3芯・4芯タイプは、動作時点灯(NC仕様)への切換えはできません。)

高密閉内蔵スイッチ仕様

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_4_1 ローラ・レバー
(R38mm)
ねじ締め端子
(コンジット
サイズ G1/2)
15±5° 形WLCA2-55-N 形WLCA2-55LD-N 形WLCA2-55LE-N
25±5° 形WLCA2-255-N 形WLCA2-255LD-N 形WLCA2-255LE-N
MAX20° 形WLCA2-2N55-N 形WLCA2-2N55LD-N 形WLCA2-2N55LE-N
10°+2°,-1° 形WLG2-55 形WLG2-55LD 形WLG2-55LE
5°+2°, 0° 形WLGCA2-55 形WLGCA2-55LD 形WLGCA2-55LE
3263_lu_4_2 可変ローラ・
レバー
(R25~89mm)
ねじ締め端子
(コンジット
サイズ G1/2)
15±5° 形WLCA12-55-N 形WLCA12-55LD-N 形WLCA12-55LE-N
25±5°
MAX20°
10°+2°,-1°

*1. 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
コネクタ
形状
使用電圧 配線箇所 コネクタピンNo. 形式
3263_lu_4_3 ローラ・レバー
(R38mm)
直出しコネクタ
タイプ
15±5° ねじ式
(M12)
DC NOのみ NO:③④ 形WLCA2-55LDK13-N
NC+NO NO:③④ NC:①② 形WLCA2-55LDK43-N
10°+2°,-1° NOのみ NO:③④ 形WLG2-55LDK13
NC+NO NO:③④ NC:①② 形WLG2-55LDK43
5°+2°, 0° NOのみ NO:③④ 形WLGCA2-55LDK13
NC+NO NO:③④ NC:①② 形WLGCA2-55LDK43
3263_lu_4_4 ローラ・レバー
(R38mm)
プリワイヤ
コネクタタイプ
15±5° ねじ式
(M12)
DC NOのみ NO:③④ 形WLCA2-55LD-M1J-N
NOのみ NO:①④ 形WLCA2-55LD-M1GJ-N
NCのみ NC:③② 形WLCA2-55LD-M1JB-N
NC+NO NO:③④ NC:①② 形WLCA2-55LD-DGJ-N
NOのみ NO:③④ NC:② 形WLCA2-55LD-DK1EJ-N
スマート
クリック
NC+NO NO:③④ NC:①② 形WLCA2-55LD-DTGJ-N
ねじ式
(M12)
NOのみ NO:③④ 形WLG2-55LD-M1J
NOのみ NO:①④ 形WLG2-55LD-M1GJ
NCのみ NC:③② 形WLG2-55LD-M1JB
10°+2°,-1° NC+NO NO:③④ NC:①② 形WLG2-55LD-DGJ03
NOのみ NO:③④ NC:② 形WLG2-55LD-DK1EJ03
スマート
クリック
NOのみ NO:①④ 形WLG2-55LD-M1TGJ
NCのみ NC:③② 形WLG2-55LD-M1TJB
NC+NO NO:③④ NC:①② 形WLG2-55LD-DTGJ03

注1. 形状の写真は代表機種のものです。
注2. 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
  (ただし、3芯・4芯タイプは、動作時点灯(NC仕様)への切換えはできません。)

プランジャ

一般内蔵スイッチ

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_5_1 シール・トップローラ・
プランジャ
ねじ締め端子
(コンジット
サイズ G1/2)
MAX1.7mm 形WLD28-N 形WLD28-LD-N 形WLD28-LE-N
3263_lu_5_2 トップローラ・
プランジャ
形WLD2-N 形WLD2-LD-N 形WLD2-LE-N
3263_lu_5_3 シール・トップ・
プランジャ
形WLD18-N 形WLD18-LD-N 形WLD18-LE-N
3263_lu_5_4 シール・トップボール・
プランジャ
形WLD38-N 形WLD38-LD-N 形WLD38-LE-N
3263_lu_5_5 サイド・プランジャ MAX2.8mm 形WLSD-N 形WLSD-LD-N 形WLSD-LE-N
3263_lu_5_6 サイドローラ・
プランジャ
形WLSD2-N 形WLSD2-LD-N 形WLSD2-LE-N
3263_lu_5_7 サイドボール・
プランジャ
形WLSD3-N 形WLSD3-LD-N 形WLSD3-LE-N

*出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
コネクタ
形状
使用電圧 配線箇所 コネクタピンNo. 形式
3263_lu_5_8 シール・
トップローラ・
プランジャ
直出し
コネクタタイプ
MAX1.7mm ねじ式
(M12)
DC NOのみ NO:③④ 形WLD28-LDK13-N
NC+NO NO:③④ NC:①② 形WLD28-LDK43-N
プリワイヤ
コネクタタイプ
NOのみ NO:③④ 形WLD28-LD-M1J-N
NOのみ NO:①④ 形WLD28-LD-M1GJ-N
NC+NO NO:③④ NC:①② 形WLD28-LD-DGJ-N
NOのみ NO:③④ NC:② 形WLD28-LD-DK1EJ-N

注. 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし、3芯・4芯タイプは、動作時点灯(NC仕様)への切換えはできません。)

高密閉内蔵スイッチ

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_6_1 シール・トップローラ・
プランジャ
ねじ締め端子
(コンジット
サイズ G1/2)
MAX1.7mm 形WLD28-55-N 形WLD28-55LD-N 形WLD28-55LE-N
3263_lu_6_2 トップローラ・
プランジャ
MAX1.7mm 形WLD2-55-N 形WLD2-55LD-N 形WLD2-55LE-N
3263_lu_6_3 サイド・プランジャ MAX2.8mm 形WLSD-55-N 形WLSD-55LD-N
3263_lu_6_4 サイドローラ・
プランジャ
MAX2.8mm 形WLSD2-55-N 形WLSD2-55LD-N

* 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

外観 アクチュエータ
の種類
端子形状 動作までの
動き(PT)
コネクタ
形状
使用電圧 配線箇所 コネクタピンNo. 形式
3263_lu_6_5 シール・
トップローラ・
プランジャ
直出しコネクタ
タイプ
MAX1.7mm ねじ式
(M12)
DC NOのみ NO:③④ 形WLD28-55LDK13-N
NC+NO NO:③④ NC:①② 形WLD28-55LDK43-N
プリワイヤ
コネクタタイプ
NOのみ NO:③④ 形WLD28-55LD-M1J-N
NOのみ NO:①④ 形WLD28-55LD-M1GJ-N
NC+NO NO:③④ NC:①② 形WLD28-55LD-DGJ-N
NOのみ NO:③④ NC:② 形WLD28-55LD-DK1EJ-N

注. 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし、3芯・4芯タイプは、動作時点灯(NC仕様)への切換えはできません。)

フレキシブル・ロッド

一般内蔵スイッチ

外観 アクチュエータの種類 端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_7_1 可変ロッド・レバー
(25~140mm)
ねじ締め端子
(コンジット
サイズ G1/2)
15±5° 形WLCL-N 形WLCL-LD-N 形WLCL-LE-N
25±5° 形WLCL-2-N 形WLCL-2LD-N 形WLCL-2LE-N
MAX20° 形WLCL-2N-N 形WLCL-2NLD-N 形WLCL-2NLE-N
10°+2°,-1° 形WLGL 形WLGL-LD 形WLGL-LE
3263_lu_7_2 可変ロッド・レバー
(350~380mm)
15±5° 形WLCAL4-N 形WLCAL4-LD-N 形WLCAL4-LE-N
25±5°
MAX20°
3263_lu_7_3 スプリング・ロッド・
レバー
15±5° 形WLCAL5-N 形WLCAL5-LD-N 形WLCAL5-LE-N
25±5°
MAX20°
3263_lu_7_4 コイル・スプリング
(スプリング直径φ6.5)
20±10mm 形WLNJ-N 形WLNJ-LD-N 形WLNJ-LE-N
3263_lu_7_5 コイル・スプリング
(スプリング直径φ4.8)
20±10mm 形WLNJ-30-N 形WLNJ-30LD-N 形WLNJ-30LE-N
3263_lu_7_6 フレキシブル・ロッド
(樹脂ロッド直径φ8)
40±20mm 形WLNJ-2-N 形WLNJ-2LD-N 形WLNJ-2LE-N
3263_lu_7_7 フレキシブル・ロッド
(スチールワイヤ直径φ1)
40±20mm 形WLNJ-S2-N 形WLNJ-S2LD-N 形WLNJ-S2LE-N

*出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

高密閉内蔵スイッチ

外観 アクチュエータの種類 端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_8_1 可変ロッド・レバー
(25~140mm)
ねじ締め端子
(コンジット
サイズ G1/2)
15±5° 形WLCL-55-N 形WLCL-55LD-N
25±5°
MAX20°
3263_lu_8_2 コイル・スプリング
(スプリング直径φ6.5)
20±10mm 形WLNJ-55-N 形WLNJ-55LD-N
3263_lu_8_3 フレキシブル・ロッド
(樹脂ロッド直径φ8)
40±20mm 形WLNJ-255-N 形WLNJ-255LD-N

* 出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

フォーク・ロック・レバー

外観 アクチュエータの種類 端子形状 動作までの
動き(PT)
動作表示灯なし 動作表示灯つき *
LED ネオンランプ
形式 形式 形式
3263_lu_9_1 フォーク・ロック・
レバーA
ねじ締め端子
(コンジット
サイズ G1/2)
MAX55° 形WLCA32-41-N 形WLCA32-41LD-N 形WLCA32-41LE-N
3263_lu_9_2 フォーク・ロック・
レバーB
MAX55° 形WLCA32-42-N 形WLCA32-42LE-N
3263_lu_9_3 フォーク・ロック・
レバーC
MAX55° 形WLCA32-43-N 形WLCA32-43LD-N 形WLCA32-43LE-N
3263_lu_9_4 フォーク・ロック・
レバーD
MAX55° 形WLCA32-44-N

*出荷時は不動作時点灯(NO接続)にセットしています。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

耐環境形

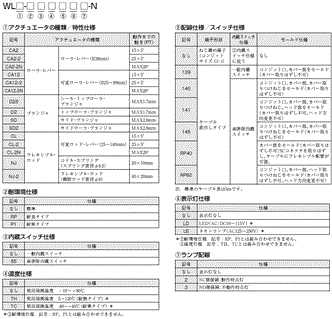

形式構成

形式基準

(形式基準で構成が可能でも、構造上不可能な組合せがあります。発注できる形式については、「種類」をご参照ください。)

基準形

WL-N / WLG 形式/種類 35

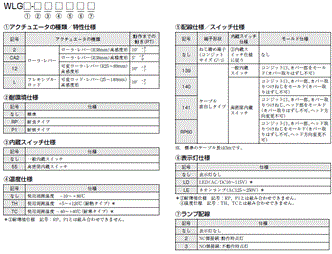

高感度形・高精度形

WL-N / WLG 形式/種類 36

種類

ローラ・レバー

形状 アクチュエータ
の種類
端子形状 内蔵スイッチ仕様/
温度仕様
動作までの
動き(PT)
動作表示灯なし 動作表示灯つき
表示灯 LED
形式 配線仕様 形式
3263_lu_12_1 ローラ・レバー
(R38mm)
ねじ締め端子
(コンジット
サイズ G1/2)
耐熱タイプ 15±5° 形WLCA2-TH-N
25±5° 形WLCA2-2TH-N
MAX20° 形WLCA2-2NTH-N
10°+2°,-1° 形WLG2-TH
5°+2°, 0° 形WLGCA2-TH
耐寒タイプ 15±5° 形WLCA2-TC-N
25±5° 形WLCA2-2TC-N
MAX20° 形WLCA2-2NTC-N
10°+2°,-1° 形WLG2-TC
5°+2°, 0° 形WLGCA2-TC
耐食タイプ 15±5° 形WLCA2-RP-N
10°+2°,-1° 形WLG2-RP
5°+2°, 0° 形WLGCA2-RP
耐候タイプ 15±5° 形WLCA2-P1-N
10°+2°,-1° 形WLG2-P1
ケーブル直出し
タイプ
耐クーラントタイプ 15±5° 形WLCA2-RP60-N NC接続 形WLCA2-RP60LD2-N
NO接続 形WLCA2-RP60LD3-N
25±5° 形WLCA2-2RP60-N NC接続 形WLCA2-2RP60LD2-N
NO接続 形WLCA2-2RP60LD3-N
10°+2°,-1° 形WLG2-RP60 NC接続 形WLG2-RP60LD2
NO接続 形WLG2-RP60LD3
5°+2°, 0° 形WLGCA2-RP60 NC接続 形WLGCA2-RP60LD2
NO接続 形WLGCA2-RP60LD3
モールド端子-RP40 15±5° 形WLCA2-RP40-N
モールド端子-139 15±5° 形WLCA2-139-N NC接続 形WLCA2-139LD2-N
NO接続 形WLCA2-139LD3-N
25±5° 形WLCA2-2139-N NC接続 形WLCA2-2139LD2-N
NO接続 形WLCA2-2139LD3-N
MAX20° 形WLCA2-2N139-N
10°+2°,-1° 形WLG2-139 NO接続 形WLG2-139LD3
5°+2°, 0° 形WLGCA2-139 NC接続 形WLGCA2-139LD2
NO接続 形WLGCA2-139LD3
モールド端子-140 15±5° 形WLCA2-140-N
MAX20° 形WLCA2-2N140-N
10°+2°,-1° 形WLG2-140 NC接続 形WLG2-140LD2 *
NO接続 形WLG2-140LD3 *
モールド端子-141 15±5° 形WLCA2-141-N NC接続 形WLCA2-141LD2-N
NO接続 形WLCA2-141LD3-N
10°+2°,-1° 形WLG2-141 NC接続 形WLG2-141LD2
NO接続 形WLG2-141LD3
5°+2°, 0° 形WLGCA2-141 NO接続 形WLGCA2-141LD3
3263_lu_12_2 可変ローラ・
レバー
(R25~89mm)
ねじ締め端子
(コンジット
サイズ G1/2)
耐熱タイプ 15±5° 形WLCA12-TH-N
25±5° 形WLCA12-2TH-N
MAX20° 形WLCA12-2NTH-N
10°+2°,-1° 形WLG12-TH
耐寒タイプ 15±5° 形WLCA12-TC-N
25±5° 形WLCA12-2TC-N
MAX20° 形WLCA12-2NTC-N
10°+2°,-1° 形WLG12-TC
耐食タイプ 15±5° 形WLCA12-RP-N
10°+2°,-1° 形WLG12-RP
耐候タイプ 15±5° 形WLCA12-P1-N
10°+2°,-1° 形WLG12-P1
ケーブル直出し
タイプ
耐クーラントタイプ 15±5° 形WLCA12-RP60-N
モールド端子-139 15±5° 形WLCA12-139-N
モールド端子-140 15±5° 形WLCA12-140-N
モールド端子-141 15±5° 形WLCA12-141-N

*2芯仕様についてはお問い合わせください。

プランジャ

形状 アクチュエータの種類 端子形状 内蔵スイッチ仕様/
温度仕様
動作までの
動き(PT)
動作表示灯なし
形式
3263_lu_13_1 シール・トップローラ・
プランジャ
ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ MAX1.7mm 形WLD28-TH-N
耐寒タイプ 形WLD28-TC-N
耐食タイプ 形WLD28-RP-N
ケーブル直出しタイプ 耐クーラントタイプ 形WLD28-RP60-N
モールド端子-139 形WLD28-139-N
モールド端子-140 形WLD28-140-N
3263_lu_13_2 トップローラ・プランジャ ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ 形WLD2-TH-N
ケーブル直出しタイプ 耐クーラントタイプ 形WLD2-RP60-N
モールド端子-139 形WLD2-139-N
3263_lu_13_3 サイド・プランジャ ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ MAX2.8mm 形WLSD-TH-N
耐寒タイプ 形WLSD-TC-N
耐食タイプ 形WLSD-RP-N
ケーブル直出しタイプ 耐クーラントタイプ 形WLSD-RP60-N
モールド端子-139 形WLSD-139-N
3263_lu_13_4 サイドローラ・プランジャ ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ 形WLSD2-TH-N
耐寒タイプ 形WLSD2-TC-N
耐食タイプ 形WLSD2-RP-N
ケーブル直出しタイプ 耐クーラントタイプ 形WLSD2-RP60-N
モールド端子-139 形WLSD2-139-N
モールド端子-140 形WLSD2-140-N

フレキシブル・ロッド

形状 アクチュエータの種類 端子形状 内蔵スイッチ仕様/
温度仕様
動作までの
動き(PT)
動作表示灯なし
形式
3263_lu_14_1 コイル・スプリング
(スプリング直径φ6.5)
ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ 20±10mm 形WLNJ-TH-N
耐寒タイプ 形WLNJ-TC-N
耐食タイプ 形WLNJ-RP-N
ケーブル直出しタイプ 耐クーラントタイプ 形WLNJ-RP60-N
モールド端子-139 形WLNJ-139-N
モールド端子-140 形WLNJ-140-N
3263_lu_14_2 樹脂ロッド
(樹脂ロッド直径φ8)
ねじ締め端子
(コンジットサイズ G1/2)
耐食タイプ 40±20mm 形WLNJ-2RP-N
ケーブル直出しタイプ 耐クーラントタイプ 40±20mm 形WLNJ-2RP60-N
モールド端子-139 形WLNJ-2139-N
モールド端子-140 形WLNJ-2140-N
3263_lu_14_3 可変ロッド・レバー
(25~140mm)
ねじ締め端子
(コンジットサイズ G1/2)
耐熱タイプ 15±5° 形WLCL-TH-N
25±5° 形WLCL-2TH-N
MAX20° 形WLCL-2NTH-N
10°+2°,-1° 形WLGL-TH
耐寒タイプ 15±5° 形WLCL-TC-N
25±5° 形WLCL-2TC-N
MAX20° 形WLCL-2NTC-N
10°+2°,-1° 形WLGL-TC
耐食タイプ 15±5° 形WLCL-RP-N
10°+2°,-1° 形WLGL-RP
耐候タイプ 15±5° 形WLCL-P1-N
10°+2°,-1° 形WLGL-P1
ケーブル直出しタイプ 耐クーラントタイプ 15±5° 形WLCL-RP60-N
モールド端子-139 15±5° 形WLCL-139-N
モールド端子-140 15±5° 形WLCL-140-N

スパッタ対策形

形式構成

形式基準

(形式基準で構成が可能でも、構造上不可能な組合せがあります。発注できる形式については、「種類」をご参照ください。)

基準形

WL-N / WLG 形式/種類 45

高感度形・高精度形

WL-N / WLG 形式/種類 46

種類

ローラ・レバー

一般形内蔵スイッチ

ねじ締め端子

形状 アクチュエータの種類 動作までの
動き(PT)
レバーの種類 動作表示灯つき*
LED ネオンランプ
形式 形式
3263_lu_17_1 ローラ・レバー(R38mm) 15±5° ダブルナットレバー 形WLCA2-LDAS-N 形WLCA2-LEAS-N
六角穴つきレバー 形WLCA2-LDS-N 形WLCA2-LES-N
10°+2°,-1° ダブルナットレバー 形WLG2-LDAS 形WLG2-LEAS
六角穴つきレバー 形WLG2-LDS 形WLG2-LES
5°+2°, 0° 形WLGCA2-LDS 形WLGCA2-LES

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

プリワイヤコネクタタイプ

形状 アクチュエータの種類 動作までの
動き(PT)
レバーの種類 コネクタ
形状
使用
電圧
配線箇所 コネクタ
ピンNo.
動作表示灯つき*
LED
形式
3263_lu_18_1 ローラ・レバー(R38mm) 15±5° 六角穴つき
レバー
ねじ式
(M12)
DC NOのみ NO:③④ 形WLCA2-LDS-M1J-1-N
NC+NO NO:③④
NC:①②
形WLCA2-LDS-DGJS-N
10°+2°,-1° NO:③④
NC:①②
形WLG2-LDS-DGJS03
NOのみ NO:③④
NC:②
形WLG2-LDS-DK1EJ03
NO:③④ 形WLG2-LDS-M1J-1
NO:①④ 形WLG2-LDS-M1GJ-1
5°+2°, 0° NO:③④ 形WLGCA2-LDS-M1J-1
NO:①④ 形WLGCA2-LDS-M1GJ-1
15±5° スマート
クリック
NC+NO NO:③④
NC:①②
形WLCA2-LDS-DTGJS-N
10°+2°,-1° NOのみ NO:①④ 形WLG2-LDS-DTGJS03

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし3芯・4芯タイプは動作時点灯(NC接続)への切換えはできません。)

高密閉内蔵スイッチ

プリワイヤコネクタタイプ

形状 アクチュエータの種類 動作までの
動き(PT)
レバーの種類 コネクタ
形状
使用
電圧
配線箇所 コネクタ
ピンNo.
動作表示灯つき*
LED
形式
3263_lu_19_1 ローラ・レバー(R38mm) 10°+2°,-1° 六角穴つき
レバー
ねじ式
(M12)
DC NOのみ NO:③④ 形WLG2-55LDS-M1J-1
NO:①④ 形WLG2-55LDS-M1GJ-1
NC+NO NO:③④
NC:①②
形WLG2-55LDS-DGJS03
スマート
クリック
NO:③④
NC:①②
形WLG2-55LDS-M1TGJ

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし3芯・4芯タイプは動作時点灯(NC接続)への切換えはできません。)

プランジャ

一般形内蔵スイッチ

ねじ締め端子

形状 アクチュエータの種類 動作までの
動き(PT)
動作表示灯つき*
LED ネオンランプ
形式 形式
3263_lu_20_1 シール・トップローラ・
プランジャ
MAX1.7mm 形WLD28-LDS-N 形WLD28-LES-N

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

プリワイヤコネクタタイプ

形状 アクチュエータの種類 動作までの
動き(PT)
コネクタ
形状
使用電圧 配線箇所 コネクタ
ピンNo.
動作表示灯つき*
LED
形式
3263_lu_21_1 シール・トップローラ・
プランジャ
MAX1.7mm ねじ式
(M12)
DC NOのみ NO:③④ 形WLD28-LDS-M1J-1-N
DC NOのみ NO:①④ 形WLD28-LDS-M1GJ-1-N
DC NC+NO NO:③④
NC:①②
形WLD28-LDS-DGJS-N
スマート
クリック
DC NC+NO NO:③④
NC:①②
形WLD28-LDS-DTGJS-N

注. プリワイヤコネクタタイプのケーブルの長さは0.3mが基準です。その他のケーブル長はお問い合わせください。
*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし、3芯、4芯タイプは、動作時点灯(NC接続)への切換えはできません。)

長寿命形

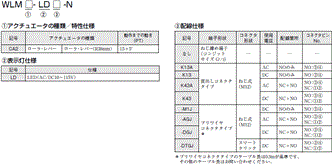

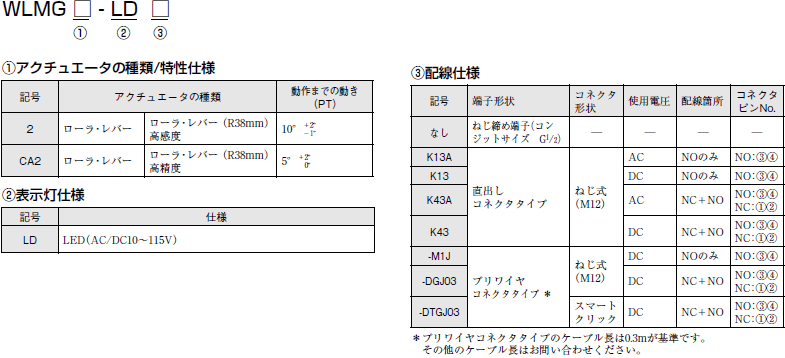

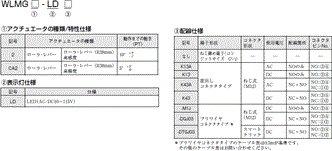

形式構成

形式基準

(形式基準で構成が可能でも、構造上不可能な組合せがあります。発注できる形式については「種類」をご参照ください。)

基準形

WL-N / WLG 形式/種類 66

高感度形・高精度形

WL-N / WLG 形式/種類 67

種類

ローラ・レバー

ねじ締め端子

形状 アクチュエータの種類 動作までの
動き(PT)
動作表示灯つき*
LED
形式
3263_lu_24_1 ローラ・レバー(R38mm) 15±5° 形WLMCA2-LD-N
3263_lu_24_2 10°+2°,-1° 形WLMG2-LD
5°+2°, 0° 形WLMGCA2-LD

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。

直出しコネクタタイプ

形状 アクチュエータの種類 動作までの
動き(PT)
使用電圧 配線箇所 コネクタピンNo. 動作表示灯つき*
LED
形式
3263_lu_25_1 ローラ・レバー(R38mm) 15±5° AC NOのみ NO:③④ 形WLMCA2-LDK13A-N
NC+NO NO:③④ NC:①② 形WLMCA2-LDK43A-N
DC NOのみ NO:③④ 形WLMCA2-LDK13-N
NC+NO NO:③④ NC:①② 形WLMCA2-LDK43-N
3263_lu_25_2 10°+2°,-1° AC NOのみ NO:③④ 形WLMG2-LDK13A
NC+NO NO:③④ NC:①② 形WLMG2-LDK43A
DC NOのみ NO:③④ 形WLMG2-LDK13
NC+NO NO:③④ NC:①② 形WLMG2-LDK43
5°+2°, 0° AC NOのみ NO:③④ 形WLMGCA2-LDK13A
DC NOのみ NO:③④ 形WLMGCA2-LDK13
NC+NO NO:③④ NC:①② 形WLMGCA2-LDK43

*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし、4芯タイプは動作時点灯(NC接続)への切換えはできません。)

プリワイヤコネクタタイプ

形状 アクチュエータの種類 動作までの
動き(PT)
使用電圧 コネクタ形状 配線箇所 コネクタ
ピンNo.
動作表示灯つき*
LED
形式
3263_lu_26_1 ローラ・レバー(R38mm) 15±5° AC ねじ式(M12) NOのみ NO:③④ 形WLMCA2-LD-M1J-N
NC+NO NO:③④
NC:①②
形WLMCA2-LD-AGJ-N
DC NO:③④
NC:①②
形WLMCA2-LD-DGJ-N
スマート
クリック
NC+NO NO:③④
NC:①②
形WLMCA2-LD-DTGJ-N
3263_lu_26_2 10°+2°,-1° ねじ式(M12) NOのみ NO:③④ 形WLMG2-LD-M1J
NC+NO NO:③④
NC:①②
形WLMG2-LD-DGJ03
スマート
クリック
NO:③④
NC:①②
形WLMG2-LD-DTGJ03
5°+2°, 0° ねじ式(M12) NOのみ NO:③④ 形WLMGCA2-LD-M1J

注. プリワイヤコネクタタイプのケーブルの長さは0.3mが基準です。その他のケーブル長はお問い合わせください。
*出荷時は不動作時点灯(NO接続)にセットしております。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ換えてお使いください。
 (ただし、4芯タイプは、動作時点灯(NC接続)への切換えはできません。)

共通のアクセサリ(別売)

単品発注形式

レバーなし本体・ヘッド単品・アクチュエータ単品を別々に注文できます。
また、メンテパーツ品としての在庫管理にもご利用ください。

一般形

アクチュエータの種類 動作までの動き
(PT)
セット形式 レバーなし本体 ヘッド単品
(アクチュエータつき)
アクチュエータ単品 *
形式 形式 形式
ローラ・レバー
(R38mm)
15±5° 形WLCA2-N 形WLRCA2-N 形WL-1H1100-N 形WL-1A100
25±5° 形WLCA2-2-N 形WLRCA2-2-N 形WL-3H1100-N
MAX20° 形WLCA2-2N-N 形WLRCA2-2N-N 形WL-1H1100-N
10°+2°,-1° 形WLG2 形WLRG2 形WL-2H1100-K*
可変ローラ・レバー
(R25~89mm)
15±5° 形WLCA12-N 形WLRCA2-N 形WL-1H2100-N 形WL-2A100
25±5° 形WLCA12-2-N 形WLRCA2-2-N 形WL-3H2100-N
MAX20° 形WLCA12-2N-N 形WLRCA2-2N-N 形WL-1H2100-N
10°+2°,-1° 形WLG12 形WLRG2 形WL-2H2100-K*
可変ロッド・レバー
(25~140mm)
15±5° 形WLCL-N 形WLRCL-N 形WL-4H4100-N 形WL-4A100
25±5° 形WLCL-2-N 形WLRCA2-2-N 形WL-3H4100-N
MAX20° 形WLCL-2N-N 形WLRCA2-2N-N 形WL-1H4100-N
10°+2°,-1° 形WLGL 形WLRG2 形WL-2H4100-K*
シール・トップ・
プランジャ
MAX1.7mm 形WLD18-N 形WL-7H100-N
シール・トップローラ・
プランジャ
MAX1.7mm 形WLD28-N 形WL-7H400-N
シール・トップボール・
プランジャ
MAX1.7mm 形WLD38-N 形WL-7H300-N
サイド・プランジャ MAX2.8mm 形WLSD-N 形WL-8H100-N
サイドローラ・
プランジャ
MAX2.8mm 形WLSD2-N 形WL-8H200-N
サイドボール・
プランジャ
MAX2.8mm 形WLSD3-N 形WL-8H300-N
コイル・スプリング
(スプリング直径φ6.5)
20±10mm 形WLNJ-N 形WL-9H100-N
コイル・スプリング
(スプリング直径φ4.8)
20±10mm 形WLNJ-30-N 形WL-9H200-N
フレキシブル・ロッド
(樹脂ロッド直径φ8)
40±20mm 形WLNJ-2-N 形WL-9H300-N
フレキシブル・ロッド
(スチールワイヤ直径φ1)
40±20mm 形WLNJ-S2-N 形WL-9H400-N
フォーク・ロック・
レバーA
MAX55° 形WLCA32-41-N 形WLRCA32-N 形WL-5H5100-N 形WL-5A100
フォーク・ロック・
レバーB
MAX55° 形WLCA32-42-N 形WL-5H5102-N 形WL-5A102
フォーク・ロック・
レバーC
MAX55° 形WLCA32-43-N 形WL-5H5104-N 形WL-5A104
フォーク・ロック・
レバーD
MAX55° 形WLCA32-44-N 形WL-5H5104-N 形WL-5A104

*形WL-2H1100-K、形WL-2H2100-K及び形WL-2H4100-Kは、2019年4月に設計変更された各セット形式形WLG□に対応しています。 設計変更前のヘッド単品をご希望の場合は、お問い合わせください。なお、2019年4月に設計変更された商品は、正面下方にあるスイッチボックスカバーの前面が突き出た形状になっており、それ以前の商品は、凹んだ形状になっています。

WL-N / WLG 形式/種類 79

スパッタ対策形

アクチュエータの種類 レバーの種類 表示灯 動作までの
動き(PT)
セット形式 レバーなし本体 アクチュエータ単品 *
形式 形式
ローラ・レバー(R38mm) ダブルナット
レバー
LED 15±5° 形WLCA2-LDAS-N 形WLRCA2-LDS-N 形WL-1A105S
ネオンランプ 形WLCA2-LEAS-N 形WLRCA2-LES-N
LED 10°+2°,-1° 形WLG2-LDAS 形WLRG2-LDS
六角穴つき
レバー
LED 15±5° 形WLCA2-LDS-N 形WLRCA2-LDS-N 形WL-1A103S
ネオンランプ 形WLCA2-LES-N 形WLRCA2-LES-N
LED 10°+2°,-1° 形WLG2-LDS 形WLRG2-LDS

*アクチュエータは、形WLと形WL-Nで共用です。

コネクタ(コンジットサイズ JIS B0202G1/2)

形状 用途・仕様 ケーブル外径 形式 適合リミット
スイッチ形式
最小 最大
3263_lu_29_1 キャブタイヤ・ケーブル用
(金属製・Oリング付き)
φ5.5 φ7.5 形SC-1M 形WL□-N
形WLG□
配線仕様:
ねじ締め端子
φ7.5 φ9.5 形SC-2M
φ11 φ13 形SC-3M
φ12 φ14 形SC-4M
φ9 φ11 形SC-5M
3263_lu_29_2 キャブタイヤ・ケーブル用
(金属製)
φ5.5 φ7.5 形SC-21
φ7.5 φ9.5 形SC-22
φ11 φ13 形SC-23
φ12 φ14 形SC-24
φ9 φ11 形SC-25
3263_lu_29_3 キャブタイヤ・ケーブル用
(樹脂製)
φ7.5 φ9 形SC-6
3263_lu_29_4 φ8.5 φ10.5 形SC-P2

注. 形SCコネクタはシールテープとの併用を行ってください。ただし、形SC-1M~5MはOリング(NBR)付ですのでシールテープなしでシール性が確保できます。
  形SC-6、形SC-P2は樹脂製のため、特にシール性を必要とされる場合には形SC-1M~-5Mなどの金属コネクタをご使用ください。

FAコネクタ(コンジットサイズJIS B202G1/2)

形式 芯数 電圧仕様 圧着端子サイズ 適用機種
形SC-2F 2 DC125V M4 形WL-N
形WLG
形SC-2FAD 2 AC250V
形SC-4F4D 4 DC125V
形SC-4F4AD 4 AC250V

センサI/Oコネクタ

形状 電圧仕様 ケーブル芯線数 ケーブル長さ(m) ケーブル形式 適合形式
M12 ねじ式(ストレート)
3263_lu_30_1
AC用 2 2 形XS2F-A421-DB0-F 形WL□-□K13A-N
形WLG□-□K13A
5 形XS2F-A421-GB0-F
4 2 形XS2F-A421-D90-F 形WL□-□K43A-N
形WL□-□-AGJ-N
形WLG□-□K43A
形WLG□-□-AGJ03
5 形XS2F-A421-G90-F
DC用 2 2 形XS2F-D421-DD0 形WL□-□K13-N
形WL□-□-M1J-N
形WLG□-□K13
形WLG□-□-M1J
5 形XS2F-D421-GD0
2 形XS2F-D421-DA0-F 形WL□-□-M1GJ□-N
形WLG□-□-M1GJ□
5 形XS2F-D421-GA0-F
4 2 形XS2F-D421-D80-F 形WL□-□K43-N
形WL□-□-M1JB-N
形WL□-□-DGJ-N
形WL□-□-DK1EJ-N
形WLG□-□K43
形WLG□-□-M1JB
形WLG□-□-DGJ03
形WLG□-□-DK1EJ03
5 形XS2F-D421-G80-F
M12 スマートクリック
(ストレート)
3263_lu_30_2
DC用 4 2 形XS5F-D421-D80-F 形WL□-□-M1TJ-N
形WL□-□-M1TGJ-N
形WL□-□-M1TJB-N
形WL□-□-DTGJ-N
形WL□-□-DTK1EJ-N
形WLG□-□-M1TJ
形WLG□-□-M1TGJ
形WLG□-□-M1TJB
形WLG□-□-DTGJ03
形WLG□-□-DTK1EJ03
5 形XS5F-D421-G80-F

注. 詳細は、「XS2 丸型防水コネクタ(M12ねじ式)データシート」または、「XS5丸型防水コネクタ(M12 スマートクリック)データシート」をご覧ください。

種類 適合形式 備考 形式
表示灯付きカバー単品 *1 形WL-N 一般形
長寿命形
表示灯 *1 LED 発光色:赤 形WL-LD-N
ネオンランプ 発光色:橙 形WL-LE-N
スパッタ
対策形
LED 発光色:赤 形WL-LDS-N
ネオンランプ 発光色:橙 形WL-LES-N
形WLG 一般形 表示灯 LED 発光色:赤 形WL-LD-K *2
長寿命形 ネオンランプ 発光色:橙 形WL-LE-K *2
スパッタ
対策形
LED 発光色:赤 形WL-LDS-K *2
ネオンランプ 発光色:橙 形WL-LES-K *2
ターミナルプレート 形WL□-N 双極から単極(C接点)にします。 形WL-N TERMINAL PLATE
側面取りつけプレート 形WL□-2N-N 形WLN-P001

*1 出荷時は不動作時点灯(NO接続)にセットしてあります。動作時点灯(NC接続)でお使いの際は、ランプホルダを180度回転させ、入れ替えてお使いください。
*2 形WL-LD-K、形WL-LE-K、形WL-LDS-Kおよび形WL-LES-Kは、2019年4月に設計変更された各セット形式形WLG□に対応しています。詳細は上記を参照ください。
