(単位:mm)

注. 各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

一般形

ローラ・レバー

ねじ締め端子

ローラ・レバー R38

形WLCA2(-55)-N
形WLCA2-2(55)-N
形WLCA2-2N(55)-N

WL-N / WLG 外形寸法 5

ローラ・レバー R38 動作表示灯つき

LED
形WLCA2-(55)LD-N
形WLCA2-2(55)LD-N
形WLCA2-2N(55)LD-N
ネオンランプ
形WLCA2-(55)LE-N
形WLCA2-2(55)LE-N
形WLCA2-2N(55)LE-N

WL-N / WLG 外形寸法 6

ローラ・レバー R38

形WLG2(-55)
形WLGCA2(-55)

WL-N / WLG 外形寸法 7

ローラ・レバー R38 動作表示灯つき

LED
形WLG2-(55)LD
形WLGCA2-(55)LD
ネオンランプ
形WLG2-(55)LE
形WLGCA2-(55)LE

WL-N / WLG 外形寸法 8

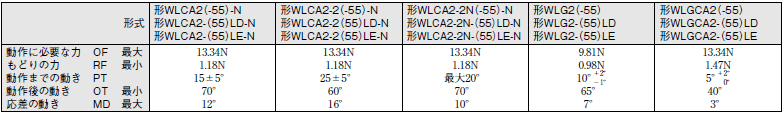

動作特性

WL-N / WLG 外形寸法 9

ローラ・レバー R50

形WLCA2-7-N

WL-N / WLG 外形寸法 10

ローラ・レバー R50 動作表示灯つき

LED
形WLCA2-7LD-N
ネオンランプ
形WLCA2-7LE-N

WL-N / WLG 外形寸法 11

ローラ・レバー R63

形WLCA2-8-N

WL-N / WLG 外形寸法 12

ローラ・レバー R63 動作表示灯つき

LED
形WLCA2-8LD-N
ネオンランプ
形WLCA2-8LE-N

WL-N / WLG 外形寸法 13
WL-N / WLG 外形寸法 14

可変ローラ・レバー(R25~89mm)

形WLCA12(-55)-N
形WLCA12-2-N
形WLCA12-2N-N

WL-N / WLG 外形寸法 15

可変ローラ・レバー(R25~89mm) 動作表示灯つき

LED
形WLCA12-(55)LD-N
形WLCA12-2LD-N
形WLCA12-2NLD-N
ネオンランプ
形WLCA12-(55)LE-N
形WLCA12-2LE-N
形WLCA12-2NLE-N

WL-N / WLG 外形寸法 16

可変ローラ・レバー(R25~89mm)

形WLG12

WL-N / WLG 外形寸法 17

可変ローラ・レバー(R25~89mm) 動作表示灯つき

LED
形WLG12-LD
ネオンランプ
形WLG12-LE

WL-N / WLG 外形寸法 18

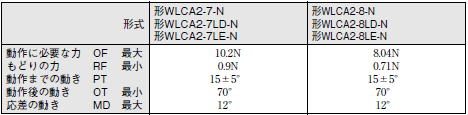

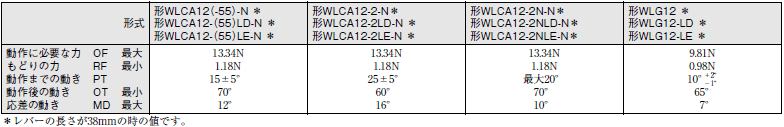

動作特性

WL-N / WLG 外形寸法 19

直出しコネクタタイプ

ローラ・レバー R38 動作表示灯つき

LED
形WLCA2-LDK13A-N
形WLCA2-(55)LDK13-N
形WLCA2-LDK43A-N
形WLCA2-(55)LDK43-N

WL-N / WLG 外形寸法 21

ローラ・レバー R38 動作表示灯つき

LED
形WLG2-(55)LDK13
形WLG2-(55)LDK43
形WLGCA2-(55)LDK13
形WLGCA2-(55)LDK43

WL-N / WLG 外形寸法 22

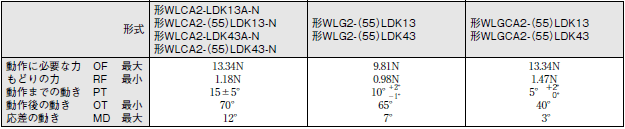

動作特性

WL-N / WLG 外形寸法 23

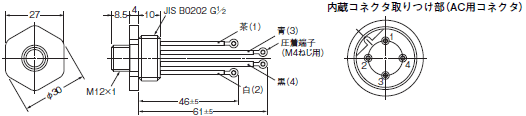

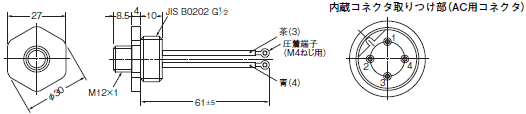

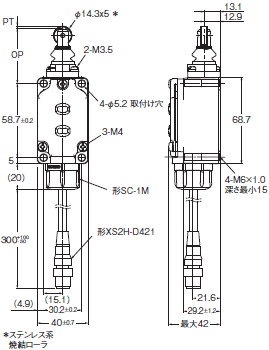

プリワイヤコネクタタイプ

ローラ・レバー R38 動作表示灯つき

LED
ねじ式(M12)
形WLCA2-(55)LD-M1J-N
形WLCA2-(55)LD-M1GJ-N
形WLCA2-(55)LD-DGJ-N
形WLCA2-(55)LD-DK1EJ-N
スマートクリック
形WLCA2(55)LD-DTGJ-N
形WLCA2-LD-DTK1EJ-N

WL-N / WLG 外形寸法 25

ローラ・レバー R38 動作表示灯つき

LED
ねじ式(M12)
形WLG2-(55)LD-M1J
形WLG2-(55)LD-M1GJ
形WLG2-(55)LD-M1JB
形WLG2-(55)LD-DGJ03
形WLG2-(55)LD-DK1EJ03
スマートクリック
形WLG2-(55)LD-M1TJ
形WLG2-(55)LD-M1TGJ
形WLG2-(55)LD-M1TJB
形WLG2-(55)LD-DTGJ03
形WLG2-(55)LD-DTK1EJ03

WL-N / WLG 外形寸法 26

動作特性

WL-N / WLG 外形寸法 27

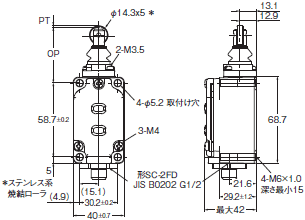

プランジャ

ねじ締め端子

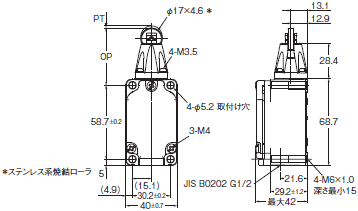

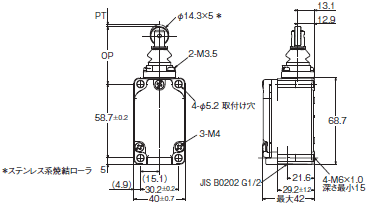

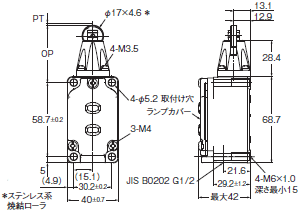

シール・トップローラ・プランジャ

形WLD28(-55)-N

WL-N / WLG 外形寸法 30

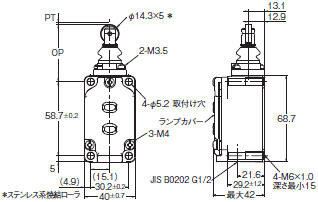

シール・トップローラ・プランジャ 動作表示灯つき

LED
形WLD28-(55)LD-N
ネオンランプ
形WLD28-(55)LE-N

WL-N / WLG 外形寸法 31

トップローラ・プランジャ

形WLD2(-55)-N

WL-N / WLG 外形寸法 32

トップローラ・プランジャ 動作表示灯つき

LED
形WLD2-(55)LD-N
ネオンランプ
形WLD2-(55)LE-N

WL-N / WLG 外形寸法 33

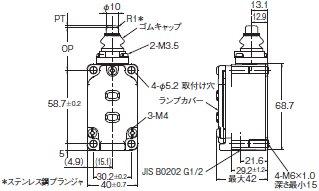

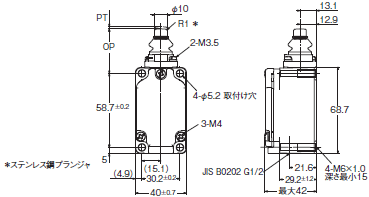

シール・トップ・プランジャ

形WLD18-N

WL-N / WLG 外形寸法 34

シール・トップ・プランジャ 動作表示灯つき

LED
形WLD18-LD-N
ネオンランプ
形WLD18-LE-N

WL-N / WLG 外形寸法 35

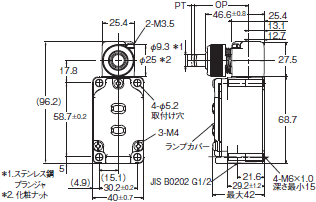

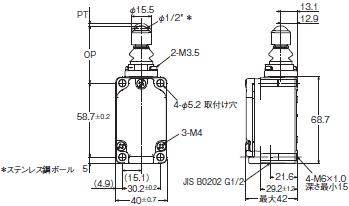

シール・トップボール・プランジャ

形WLD38-N

WL-N / WLG 外形寸法 36

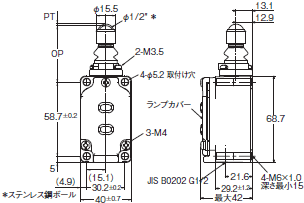

シール・トップボール・プランジャ 動作表示灯つき

LED
形WLD38-LD-N
ネオンランプ
形WLD38-LE-N

WL-N / WLG 外形寸法 37

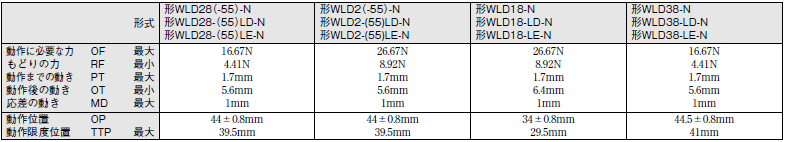

動作特性

WL-N / WLG 外形寸法 38

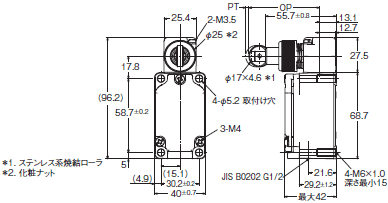

サイド・プランジャ

形WLSD(-55)-N

WL-N / WLG 外形寸法 39

サイド・プランジャ 動作表示灯つき

LED
形WLSD-(55)LD-N
ネオンランプ
形WLSD-LE-N

WL-N / WLG 外形寸法 40

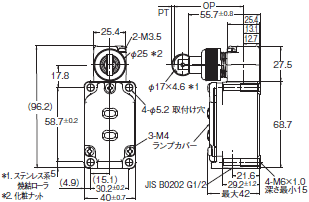

サイドローラ・プランジャ

形WLSD2(-55)-N

WL-N / WLG 外形寸法 41

サイドローラ・プランジャ 動作表示灯つき

LED
形WLSD2-(55)LD-N
ネオンランプ
形WLSD2-LE-N

WL-N / WLG 外形寸法 42

サイドボール・プランジャ

形WLSD3-N

WL-N / WLG 外形寸法 43

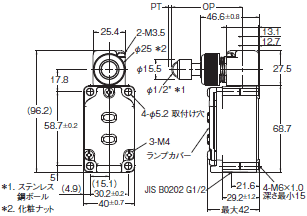

サイドボール・プランジャ 動作表示灯つき

LED
形WLSD3-LD-N
ネオンランプ
形WLSD3-LE-N

WL-N / WLG 外形寸法 44

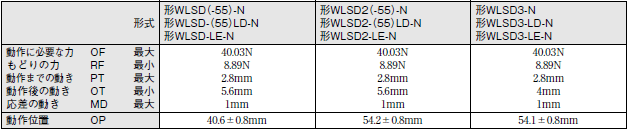

動作特性

WL-N / WLG 外形寸法 45

直出しコネクタタイプ

シール・トップローラ・プランジャ 動作表示灯つき

LED
形WLD28-(55)LDK13-N
形WLD28-(55)LDK43-N

WL-N / WLG 外形寸法 47

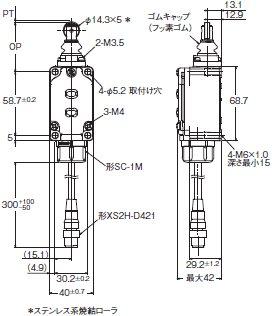

プリワイヤコネクタタイプ

シール・トップローラ・プランジャ 動作表示灯つき ねじ式(M12)

LED
形WLD28-(55)LD-M1J-N
形WLD28-(55)LD-M1GJ-N
形WLD28-(55)LD-DGJ-N
形WLD28-(55)LD-DK1EJ-N

WL-N / WLG 外形寸法 49

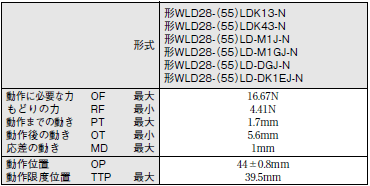

動作特性

WL-N / WLG 外形寸法 50

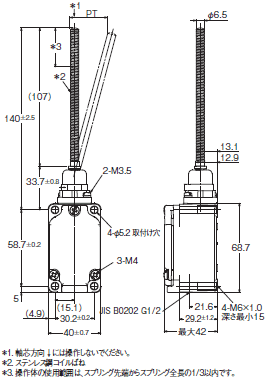

フレキシブル・ロッド

ねじ締め端子

可変ロッド・レバー(25~140mm)

形WLCL(-55)-N
形WLCL-2-N
形WLCL-2N-N

WL-N / WLG 外形寸法 53

可変ロッド・レバー(25~140mm) 動作表示灯つき

LED
形WLCL-(55)LD-N
形WLCL-2LD-N
形WLCL-2NLD-N
ネオンランプ
形WLCL-LE-N
形WLCL-2LE-N
形WLCL-2NLE-N

WL-N / WLG 外形寸法 54

可変ロッド・レバー(25~140mm)

形WLGL

WL-N / WLG 外形寸法 55

可変ロッド・レバー(25~140mm) 動作表示灯つき

LED
形WLGL-LD
ネオンランプ
形WLGL-LE

WL-N / WLG 外形寸法 56

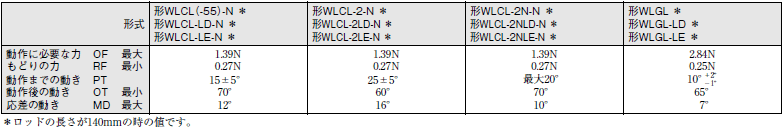

動作特性

WL-N / WLG 外形寸法 57

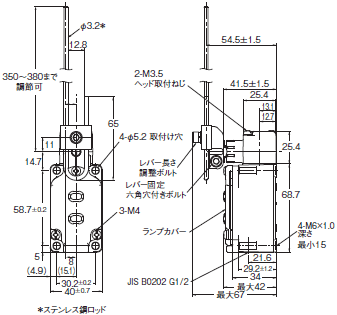

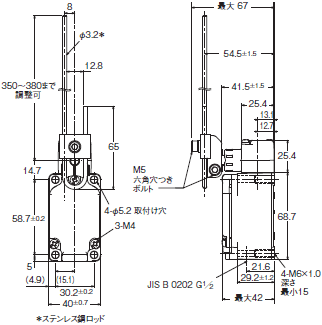

可変ロッド・レバー(350~380mm)

形WLCAL4-N

WL-N / WLG 外形寸法 58

可変ロッド・レバー(350~380mm) 動作表示灯つき

LED
形WLCAL4-LD-N
ネオンランプ
形WLCAL4-LE-N

WL-N / WLG 外形寸法 59

動作特性

WL-N / WLG 外形寸法 60

注. 形WLCAL4-N、形WLCAL4-LD-N、形WLCAL4-LE-N はアクチュエータの自重が大きく、取り付け方向によっては復帰不良になることがありますので、アクチュエータが下向きになるように取り付けてご使用ください。
*ロッドの長さが380mmの時の値です。

スプリング・ロッド・レバー

形WLCAL5-N

WL-N / WLG 外形寸法 61

スプリング・ロッド・レバー 動作表示灯つき

LED
形WLCAL5-LD-N
ネオンランプ
形WLCAL5-LE-N

WL-N / WLG 外形寸法 62
WL-N / WLG 外形寸法 63

注. 形WLCAL5-N、形WLCAL5-LD-N、形WLCAL5-LE-N はアクチュエータの自重が大きく、取り付け方向によっては復帰不良になることがありますので、アクチュエータが下向きになるように取り付けてご使用ください。
*ロッドの長さが380mmの時の値です。

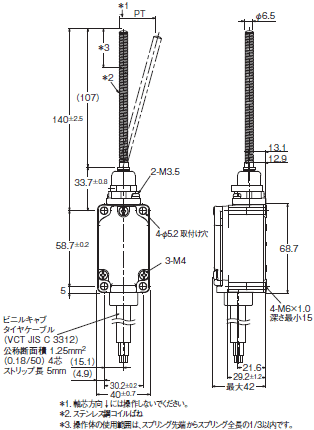

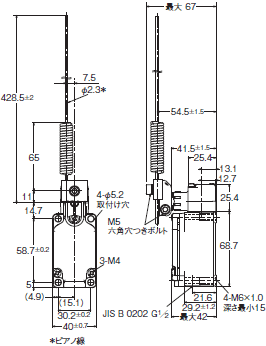

コイル・スプリング

形WLNJ(-55)-N

WL-N / WLG 外形寸法 64

コイル・スプリング 動作表示灯つき

LED
形WLNJ-(55)LD-N
ネオンランプ
形WLNJ-LE-N

WL-N / WLG 外形寸法 65

コイル・スプリング(多重巻)

形WLNJ-30-N

WL-N / WLG 外形寸法 66

コイル・スプリング(多重巻) 動作表示灯つき

LED
形WLNJ-30LD-N
ネオンランプ
形WLNJ-30LE-N

WL-N / WLG 外形寸法 67

動作特性

WL-N / WLG 外形寸法 68

樹脂ロッド

形WLNJ-2(55)-N

WL-N / WLG 外形寸法 69

樹脂ロッド 動作表示灯つき

LED
形WLNJ-2(55)LD-N
ネオンランプ
形WLNJ-2LE-N

WL-N / WLG 外形寸法 70

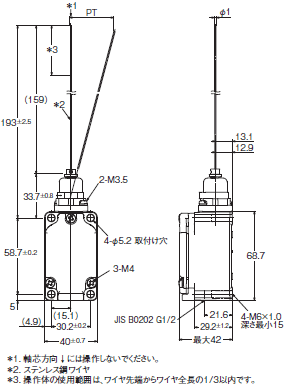

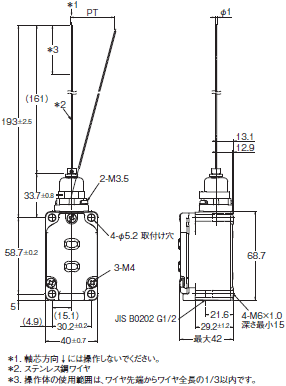

スチールワイヤ

形WLNJ-S2-N

WL-N / WLG 外形寸法 71

スチールワイヤ 動作表示灯つき

LED
形WLNJ-S2LD-N
ネオンランプ
形WLNJ-S2LE-N

WL-N / WLG 外形寸法 72

動作特性

WL-N / WLG 外形寸法 73

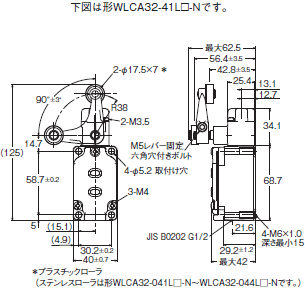

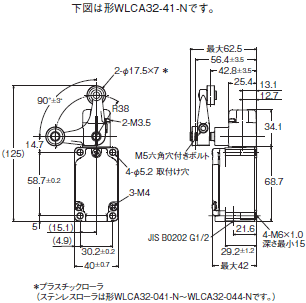

フォーク・ロック・レバー

ねじ締め端子

形WLCA32-41-N
形WLCA32-42-N
形WLCA32-43-N
形WLCA32-44-N

WL-N / WLG 外形寸法 76

動作表示灯つき

LED
形WLCA32-41LD-N
形WLCA32-43LD-N
ネオンランプ
形WLCA32-41LE-N
形WLCA32-42LE-N
形WLCA32-43LE-N

WL-N / WLG 外形寸法 77

動作特性

WL-N / WLG 外形寸法 78

耐環境形

ローラ・レバー

ねじ締め端子

ローラ・レバー R38

耐熱タイプ
形WLCA2-TH-N
形WLCA2-2TH-N
形WLCA2-2NTH-N
耐寒タイプ
形WLCA2-TC-N
形WLCA2-2TC-N
形WLCA2-2NTC-N
耐食タイプ
形WLCA2-RP-N
耐候タイプ
形WLCA2-P1-N

WL-N / WLG 外形寸法 82

ローラ・レバー R38

耐熱タイプ
形WLG2-TH
形WLGCA2-TH
耐寒タイプ
形WLG2-TC
形WLGCA2-TC
耐食タイプ
形WLG2-RP
形WLGCA2-RP
耐候タイプ
形WLG2-P1

WL-N / WLG 外形寸法 83

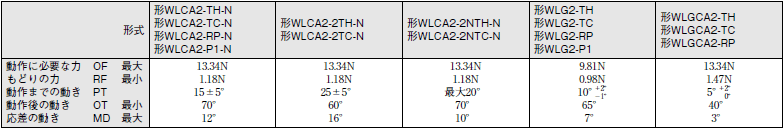

動作特性

WL-N / WLG 外形寸法 84

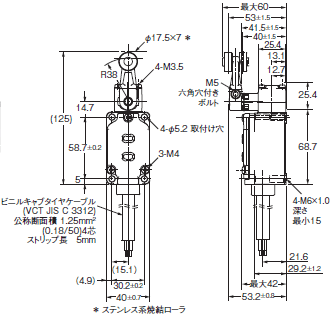

ケーブル直出しタイプ

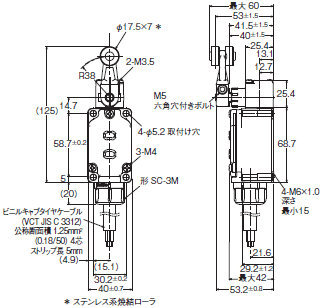

ローラ・レバー R38

耐クーラントタイプ
形WLCA2-RP60-N
形WLCA2-2RP60-N
モールド端子-139
形WLCA2-139-N
形WLCA2-2139-N
形WLCA2-2N139-N

WL-N / WLG 外形寸法 86

ローラ・レバー R38 動作表示灯つき

耐クーラント仕様
形WLCA2-RP60LD2-N
形WLCA2-RP60LD3-N
形WLCA2-2RP60LD2-N
形WLCA2-2RP60LD3-N
モールド端子-139
形WLCA2-139LD2-N
形WLCA2-139LD3-N
形WLCA2-2139LD2-N
形WLCA2-2139LD3-N

WL-N / WLG 外形寸法 87

ローラ・レバー R38

モールド端子-140
形WLCA2-140-N
形WLCA2-2N140-N
モールド端子-141
形WLCA2-141-N

WL-N / WLG 外形寸法 88

ローラ・レバー R38 動作表示灯つき

モールド端子-141
形WLCA2-141LD2-N
形WLCA2-141LD3-N

WL-N / WLG 外形寸法 89

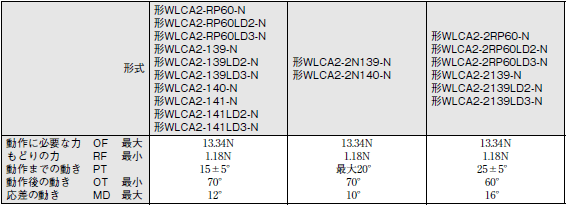

動作特性

WL-N / WLG 外形寸法 90

ローラ・レバー R38

耐クーラントタイプ
形WLG2-RP60
モールド端子-139
形WLG2-139

WL-N / WLG 外形寸法 91

ローラ・レバー R38 動作表示灯つき

耐クーラント仕様
形WLG2-RP60LD2
形WLG2-RP60LD3
形WLGCA2-RP60LD2
形WLGCA2-RP60LD3
モールド端子-139
形WLG2-139LD3

WL-N / WLG 外形寸法 92

ローラ・レバー R38

モールド端子-140
形WLG2-140
モールド端子-141
形WLG2-141

WL-N / WLG 外形寸法 93

ローラ・レバー R38 動作表示灯つき

モールド端子-140
形WLG2-140LD2
形WLG2-140LD3
モールド端子-141
形WLG2-141LD2
形WLG2-141LD3
形WLGCA2-141LD3

WL-N / WLG 外形寸法 94

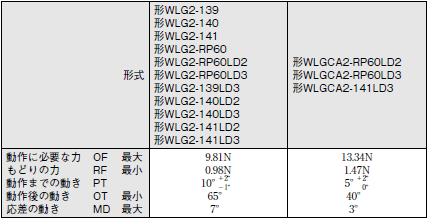

動作特性

WL-N / WLG 外形寸法 95

ねじ締め端子

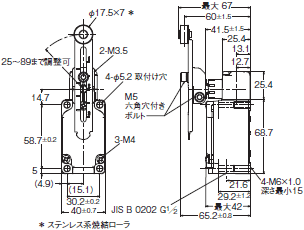

可変ローラ・レバー(R25~89mm)

耐熱タイプ
形WLCA12-TH-N
形WLCA12-2TH-N
形WLCA12-2NTH-N
耐寒タイプ
形WLCA12-TC-N
形WLCA12-2TC-N
形WLCA12-2NTC-N
耐候タイプ
形WLCA12-P1-N
耐食タイプ
形WLCA12-RP-N

WL-N / WLG 外形寸法 97

可変ローラ・レバー(R25~89mm)

耐熱タイプ
形WLG12-TH
耐寒タイプ
形WLG12-TC
耐候タイプ
形WLG12-P1
耐食タイプ
形WLG12-RP

WL-N / WLG 外形寸法 98

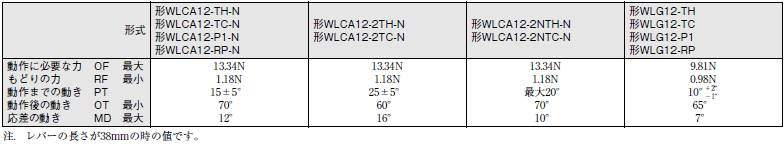

動作特性

WL-N / WLG 外形寸法 99

ケーブル直出しタイプ

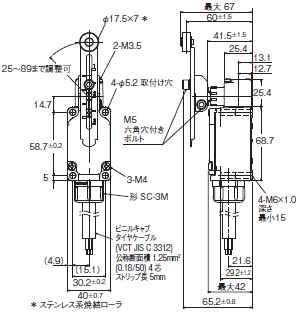

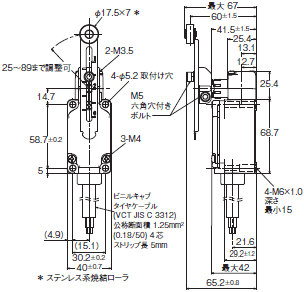

可変ローラ・レバー(R25~89mm)

耐クーラント仕様
形WLCA12-RP60-N
モールド端子-139
形WLCA12-139-N

WL-N / WLG 外形寸法 101

可変ローラ・レバー(R25~89mm)

モールド端子-140
形WLCA12-140-N
モールド端子-141
形WLCA12-141-N

WL-N / WLG 外形寸法 102

動作特性

WL-N / WLG 外形寸法 103

プランジャ

ねじ締め端子

シール・トップローラ・プランジャ

耐熱仕様
形WLD28-TH-N
耐寒仕様
形WLD28-TC-N
耐食仕様
形WLD28-RP-N

WL-N / WLG 外形寸法 106

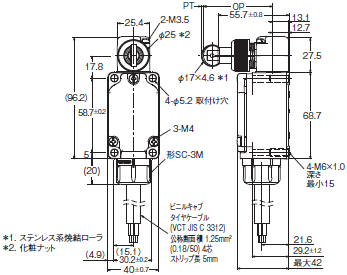

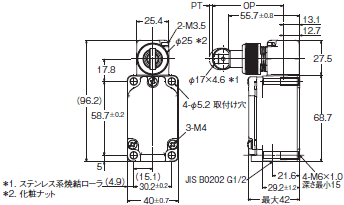

トップローラ・プランジャ

耐熱仕様
形WLD2-TH-N

WL-N / WLG 外形寸法 107

サイド・プランジャ

耐熱仕様
形WLSD-TH-N
耐寒仕様
形WLSD-TC-N
耐食仕様
形WLSD-RP-N

WL-N / WLG 外形寸法 108

サイドローラ・プランジャ

耐熱仕様
形WLSD2-TH-N
耐寒仕様
形WLSD2-TC-N
耐食仕様
形WLSD2-RP-N

WL-N / WLG 外形寸法 109

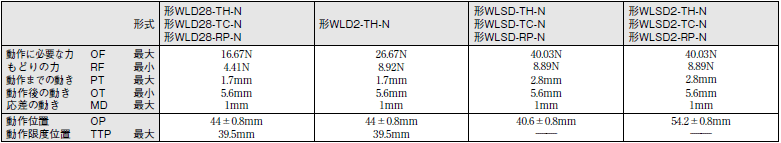

動作特性

WL-N / WLG 外形寸法 110

ケーブル直出しタイプ

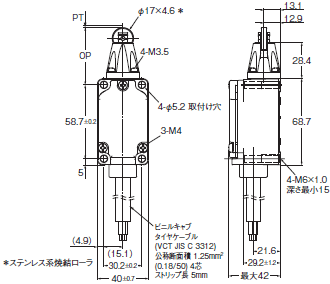

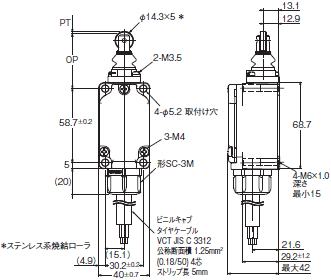

シール・トップローラ・プランジャ

耐クーラント仕様
形WLD28-RP60-N
モールド端子-139
形WLD28-139-N

WL-N / WLG 外形寸法 112

シール・トップローラ・プランジャ

モールド端子-140
形WLD28-140-N

WL-N / WLG 外形寸法 113

トップローラ・プランジャ

耐クーラント仕様
形WLD2-RP60-N

WL-N / WLG 外形寸法 114

サイド・プランジャ

モールド端子-139形
形WLSD-139-N

WL-N / WLG 外形寸法 115

サイドローラ・プランジャ

耐クーラント仕様
形WLSD2-RP60-N
モールド端子-139
形WLSD2-139-N

WL-N / WLG 外形寸法 116

サイドローラ・プランジャ

モールド端子-140
形WLSD2-140-N

WL-N / WLG 外形寸法 117

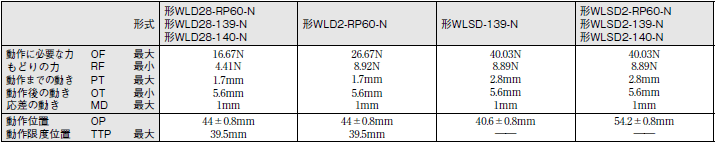

動作特性

WL-N / WLG 外形寸法 118

フレキシブル・ロッド

ねじ締め端子

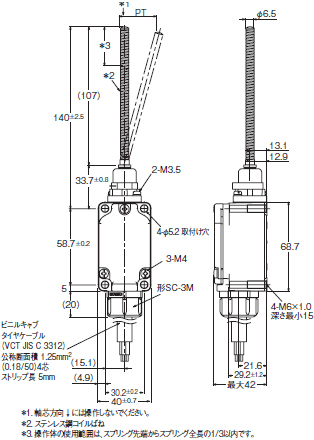

コイル・スプリング

耐熱仕様
形WLNJ-TH-N
耐寒仕様
形WLNJ-TC-N
耐食仕様
形WLNJ-RP-N

WL-N / WLG 外形寸法 121

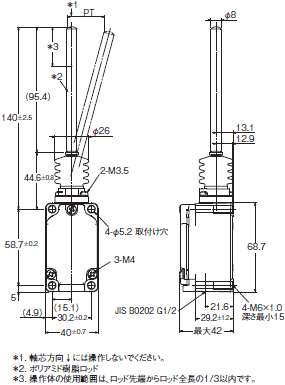

樹脂ロッド

耐食仕様
形WLNJ-2RP-N

WL-N / WLG 外形寸法 122

動作特性

WL-N / WLG 外形寸法 123

ケーブル直出しタイプ

コイル・スプリング

耐クーラント仕様
形WLNJ-RP60-N
モールド端子-139
形WLNJ-139-N

WL-N / WLG 外形寸法 125

コイル・スプリング

モールド端子-140
形WLNJ-140-N

WL-N / WLG 外形寸法 126

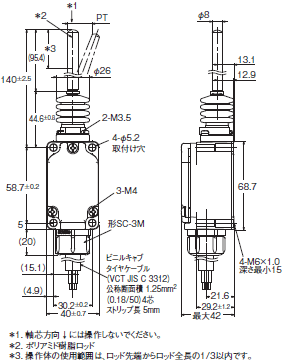

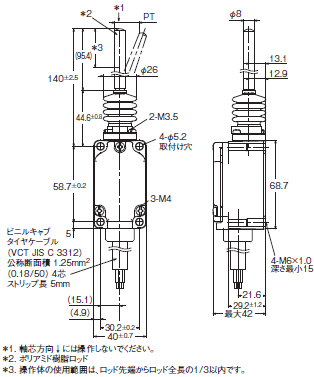

樹脂ロッド

耐クーラント仕様
形WLNJ-2RP60-N
モールド端子-139
形WLNJ-2139-N

WL-N / WLG 外形寸法 127

樹脂ロッド

モールド端子-140
形WLNJ-2140-N

WL-N / WLG 外形寸法 128

動作特性

WL-N / WLG 外形寸法 129

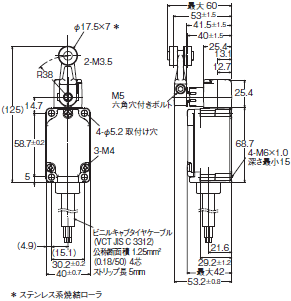

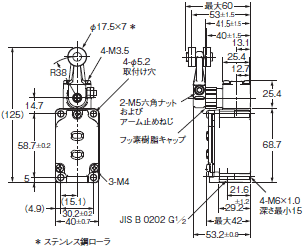

スパッタ対策形

ローラ・レバー

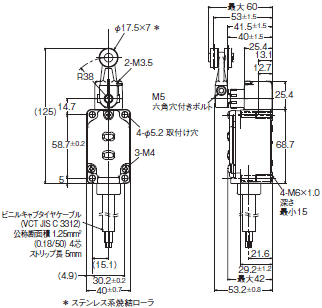

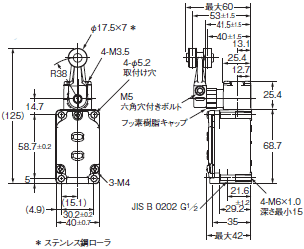

ローラ・レバー R38

六角穴つきレバー
動作表示灯つき(LED)
形WLCA2-LDS-N
動作表示灯つき(ネオンランプ)
形WLCA2-LES-N

WL-N / WLG 外形寸法 132

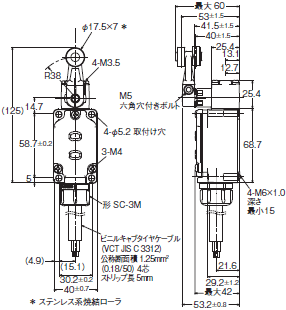

ローラ・レバー R38

六角穴つきレバー
動作表示灯つき(LED)
形WLG2-LDS
形WLGCA2-LDS
動作表示灯つき(ネオンランプ)
形WLG2-LES
形WLGCA2-LES

WL-N / WLG 外形寸法 133

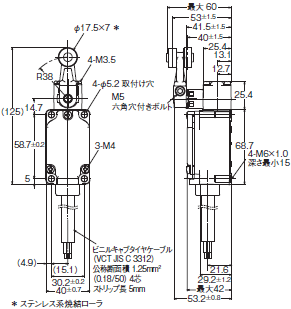

ローラ・レバー R38

ダブルナットレバー
動作表示灯つき(LED)
形WLCA2-LDAS-N
動作表示灯つき(ネオンランプ)
形WLCA2-LEAS-N

WL-N / WLG 外形寸法 134

ローラ・レバー R38

ダブルナットレバー
動作表示灯つき(LED)
形WLG2-LDAS
動作表示灯つき(ネオンランプ)
形WLG2-LEAS

WL-N / WLG 外形寸法 135

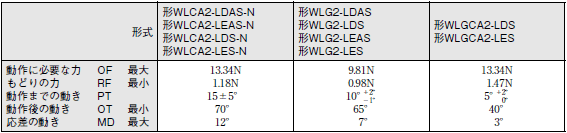

動作特性

WL-N / WLG 外形寸法 136

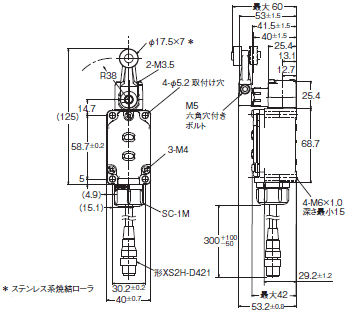

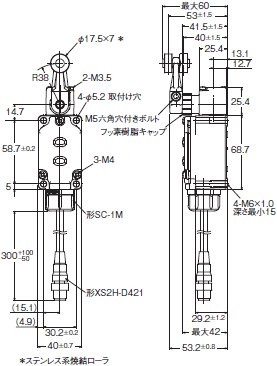

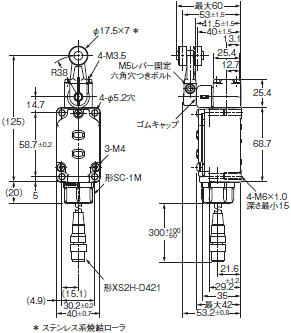

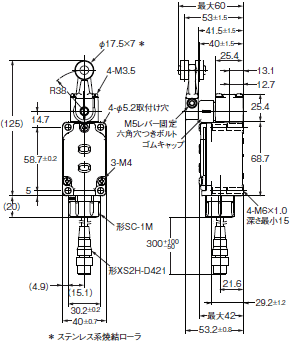

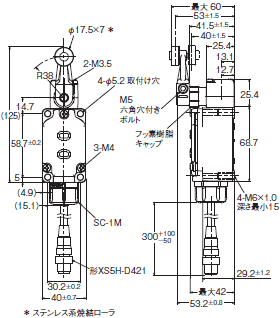

プリワイヤコネクタタイプ(ねじ式)

ローラ・レバー R38

六角穴つきレバー
動作表示灯つき(LED)
形WLCA2-LDS-M1J-1-N
形WLCA2-LDS-DGJS-N

WL-N / WLG 外形寸法 138

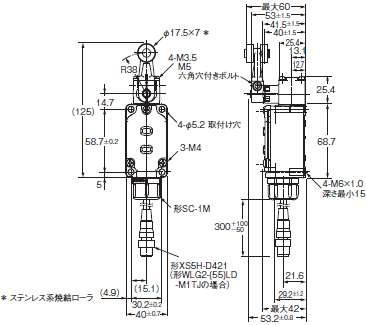

ローラ・レバー R38

六角穴つきレバー
ねじ式(M12)
動作表示灯つき(LED)
形WLG2-LDS-DGJS03
形WLG2-LDS-DK1EJ03
形WLG2-55LDS-M1J-1
形WLG2-55LDS-M1GJ-1
形WLG2-55LDS-DGJS03
形WLG2-LDS-M1J-1
形WLG2-LDS-M1GJ-1
形WLGCA2-LDS-M1J-1
形WLGCA2-LDS-M1GJ-1

WL-N / WLG 外形寸法 139

ローラ・レバー R38

六角穴つきレバー
動作表示灯つき(LED)
形WLCA2-LDS-DTGJS-N

WL-N / WLG 外形寸法 140

ローラ・レバー R38

六角穴つきレバー
スマートクリック
動作表示灯つき(LED)
形WLG2-LDS-DTGJS03
形WLG2-55LDS-M1TGJ

WL-N / WLG 外形寸法 141

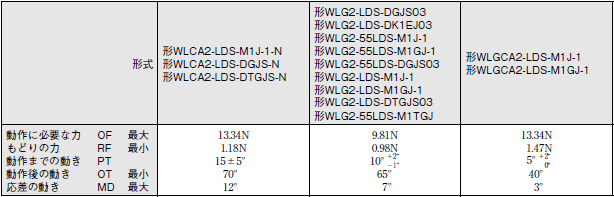

動作特性

WL-N / WLG 外形寸法 142

シール・トップローラ・プランジャ

動作表示灯つき
LED
形WLD28-LDS-N
ネオンランプ
形WLD28-LES-N

WL-N / WLG 外形寸法 143

シール・トップローラ・プランジャ

ねじ式(M12)
形WLD28-LDS-M1J-1-N
形WLD28-LDS-M1GJ-1-N
形WLD28-LDS-DGJS-N
スマートクリック
形WLD28-LDS-DTGJS-N

WL-N / WLG 外形寸法 144

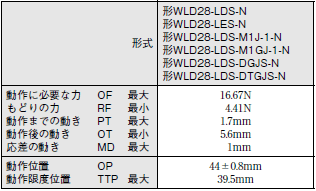

動作特性

WL-N / WLG 外形寸法 145

長寿命形

ローラ・レバー

ねじ締め端子

ローラ・レバー R38

動作表示灯つき(LED)
形WLMCA2-LD-N

WL-N / WLG 外形寸法 149

ローラ・レバー R38

動作表示灯つき(LED)
形WLMG2-LD

WL-N / WLG 外形寸法 150

ローラ・レバー R38

動作表示灯つき(LED)
形WLMGCA2-LD

WL-N / WLG 外形寸法 151

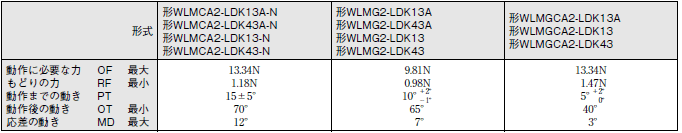

動作特性

WL-N / WLG 外形寸法 152

コネクタ直出しタイプ

ローラ・レバー R38

動作表示灯つき(LED)
形WLMCA2-LDK13A-N
形WLMCA2-LDK43A-N
形WLMCA2-LDK13-N
形WLMCA2-LDK43-N

WL-N / WLG 外形寸法 154

ローラ・レバー R38

動作表示灯つき(LED)
形WLMG2-LDK13A
形WLMG2-LDK43A
形WLMG2-LDK13
形WLMG2-LDK43

WL-N / WLG 外形寸法 155

ローラ・レバー R38

動作表示灯つき(LED)
形WLMGCA2-LDK13A
形WLMGCA2-LDK13
形WLMGCA2-LDK43

WL-N / WLG 外形寸法 156

動作特性

WL-N / WLG 外形寸法 157

プリワイヤコネクタタイプ

ローラ・レバー R38

動作表示灯つき(LED)
ねじ式(M12)
形WLMCA2-LD-M1J-N
形WLMCA2-LD-AGJ-N
形WLMCA2-LD-DGJ-N
スマートクリック
形WLMCA2-LD-DTGJ-N

WL-N / WLG 外形寸法 159

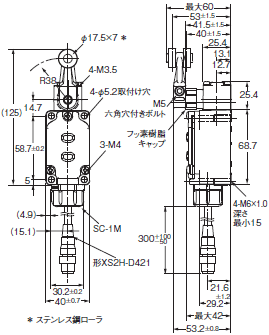

ローラ・レバー R38

動作表示灯つき(LED)
ねじ式(M12)

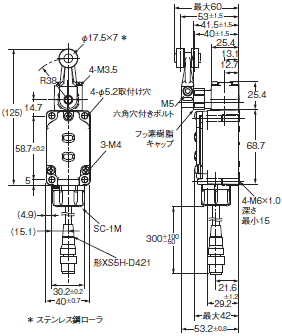

形WLMG2-LD-M1J
形WLMG2-LD-DTGJ03

WL-N / WLG 外形寸法 160

ローラ・レバー R38

動作表示灯つき(LED)
ねじ式(M12)

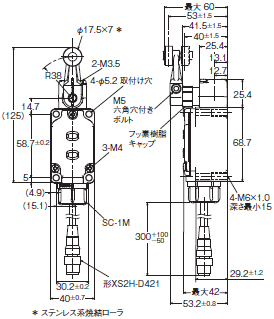

形WLMGCA2-LD-M1J

WL-N / WLG 外形寸法 161

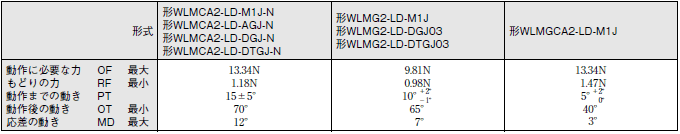

動作特性

WL-N / WLG 外形寸法 162

共通のアクセサリ(別売)

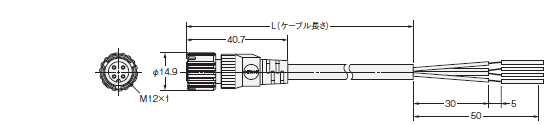

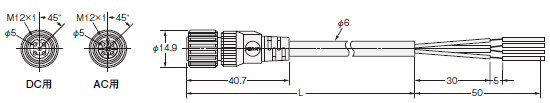

センサI/Oコネクタ
形XS2F-A421-□□0-F
形XS2F-D421-□D0
形XS2F-D421-□□0-F

WL-N / WLG 外形寸法 164

形XS5F-D421-□80-F

WL-N / WLG 外形寸法 165

ターミナルプレート
形WL-N TERMINAL PLATE

WL-N / WLG 外形寸法 166

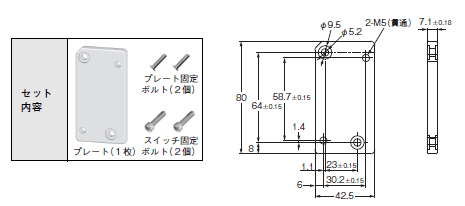

側面取りつけプレート
形WLN-P001

WL-N / WLG 外形寸法 167

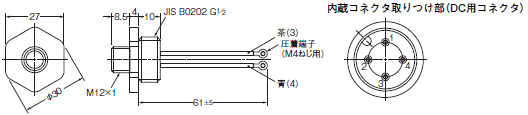

形SC-2F

WL-N / WLG 外形寸法 168

形SC-2FAD

WL-N / WLG 外形寸法 169

形SC-4F4AD

WL-N / WLG 外形寸法 170

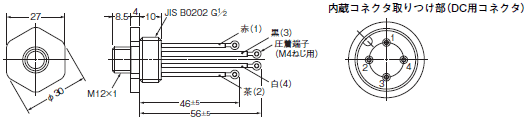

形SC-4F4D

WL-N / WLG 外形寸法 171

注. ( )内の数字は、コネクタピンNo.です。

アクチュエータ単品

形WL-1A100
標準レバー

WL-N / WLG 外形寸法 174

形WL-1A115
樹脂ローラ

WL-N / WLG 外形寸法 175

形WL-1A400
ベアリングローラ

WL-N / WLG 外形寸法 176

形WL-1A118
ローラ幅30 ナイロンローラ

WL-N / WLG 外形寸法 177

形WL-1A105
ダブルナット締めつけ

WL-N / WLG 外形寸法 178

形WL-1A103S
スパッタ対策用

WL-N / WLG 外形寸法 179

形WL-1A105S
スパッタ対策用

WL-N / WLG 外形寸法 180

形WL-1A200
レバー長さ50、ローラ幅15

WL-N / WLG 外形寸法 181

形WL-1A300
レバー長さ63

WL-N / WLG 外形寸法 182

形WL-2A100

WL-N / WLG 外形寸法 183

形WL-2A111
樹脂ローラ

WL-N / WLG 外形寸法 184

形WL-2A107
ダブルナット締めつけ

WL-N / WLG 外形寸法 185

形WL-2A108
樹脂ローラ

WL-N / WLG 外形寸法 186

形WL-2A122

WL-N / WLG 外形寸法 187

形WL-2A106

WL-N / WLG 外形寸法 188

形WL-2A130

WL-N / WLG 外形寸法 189

形WL-2A104

WL-N / WLG 外形寸法 190

形WL-2A110

WL-N / WLG 外形寸法 191

形WL-2A105

WL-N / WLG 外形寸法 192

形WL-1A106

WL-N / WLG 外形寸法 193

形WL-1A110

WL-N / WLG 外形寸法 194

形WL-4A100

WL-N / WLG 外形寸法 195

形WL-4A201

WL-N / WLG 外形寸法 196

形WL-3A100

WL-N / WLG 外形寸法 197

形WL-3A106
ダブルナット締めつけ

WL-N / WLG 外形寸法 198

形WL-3A108

WL-N / WLG 外形寸法 199

形WL-3A200

WL-N / WLG 外形寸法 200

形WL-3A203

WL-N / WLG 外形寸法 201

形WL-4A112

WL-N / WLG 外形寸法 202

形WL-2A129

WL-N / WLG 外形寸法 203

形WL-5A101

WL-N / WLG 外形寸法 204

形WL-5A103

WL-N / WLG 外形寸法 205

形WL-5A105

WL-N / WLG 外形寸法 206

注. 可変ローラ(ロッド)・レバーをご使用の際はレバーを下向きにしてご使用ください。
  また、テレグラフィング(スイッチが慣性でON、OFFを繰り返す現象)の恐れがありますのでご注意ください。

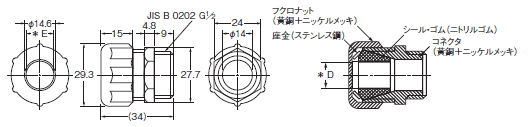

コネクタ(コンジットサイズ JIS B0202G1/2)

形SC-1M
形SC-2M
形SC-3M
形SC-4M
形SC-5M

WL-N / WLG 外形寸法 208

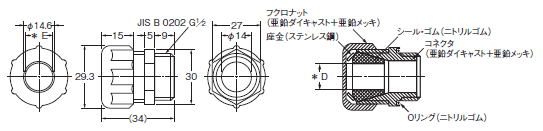

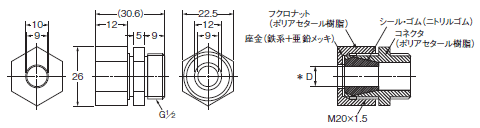

形SC-21
形SC-22
形SC-23
形SC-24
形SC-25

WL-N / WLG 外形寸法 209

形SC-6

WL-N / WLG 外形寸法 210

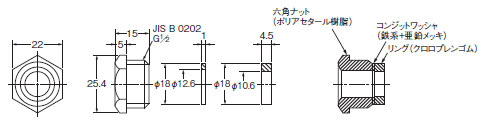

形SC-P2

WL-N / WLG 外形寸法 211

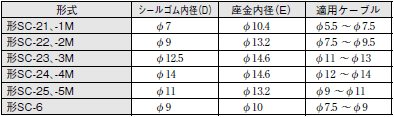

*印の寸法表

WL-N / WLG 外形寸法 212
