2023/09 受注終了

D6FZ-FGTシリーズ

圧縮エアを見える化するエア流量センサ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級IT16

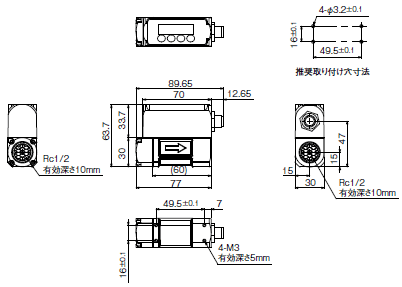

エア流量センサ

D6FZ-FGT200

D6FZ-FGTシリーズ 外形寸法 3

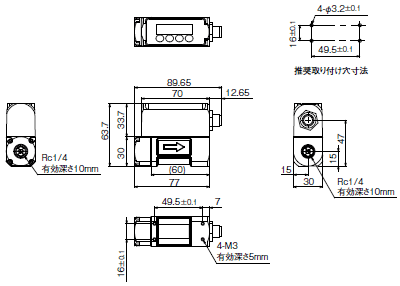

D6FZ-FGT500

D6FZ-FGTシリーズ 外形寸法 4

エア流量ステーション

D6FZ-FGX21

D6FZ-FGTシリーズ 外形寸法 6

T分岐コネクタ

D6FZ-FC02

D6FZ-FGTシリーズ 外形寸法 8

片側コネクタコード

D6FZ-JD3A(L=3m)
D6FZ-JD10A(L=10m)
D6FZ-JD20A(L=20m)

D6FZ-FGTシリーズ 外形寸法 10

両側コネクタコード

D6FZ-JD3B (L=3m)
D6FZ-JD5B (L=5m)
D6FZ-JD10B (L=10m)
D6FZ-JD20B (L=20m)

D6FZ-FGTシリーズ 外形寸法 12

取りつけ金具

D6FZ-FC03

D6FZ-FGTシリーズ 外形寸法 14
