(単位:mm)

指定なき寸法公差:公差等級IT16

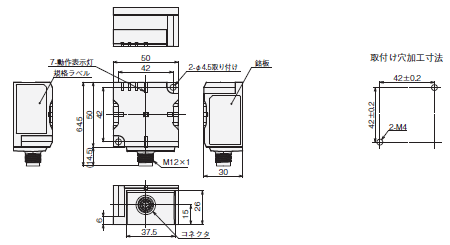

リーダライタ

EtheNet/IPタイプ

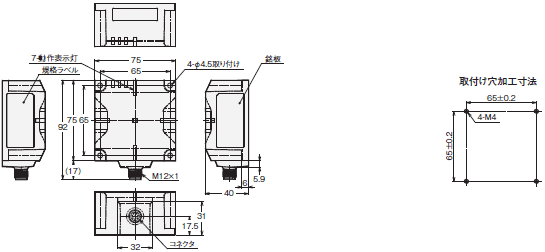

形V680S-HMD63-EIP

V680Sシリーズ 外形寸法 4

形V680S-HMD64-EIP

V680Sシリーズ 外形寸法 5

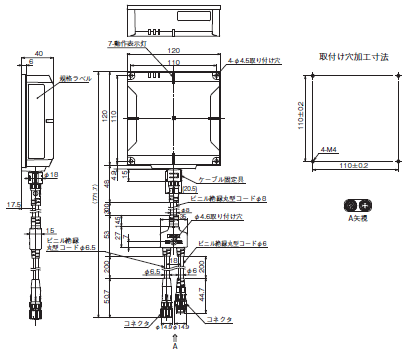

形V680S-HMD66-EIP

V680Sシリーズ 外形寸法 6

Modbus TCPタイプ

形V680S-HMD63-ETN

V680Sシリーズ 外形寸法 8

形V680S-HMD64-ETN

V680Sシリーズ 外形寸法 9

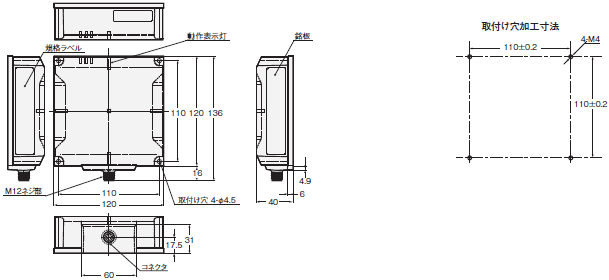

形V680S-HMD66-ETN

V680Sシリーズ 外形寸法 10

RFタグ

形V680S-D2KF67/-D2KF67M
形V680S-D8KF67/-D8KF67M

V680Sシリーズ 外形寸法 12

形V680S-D2KF68/-D2KF68M
形V680S-D8KF68/-D8KF68M

V680Sシリーズ 外形寸法 13

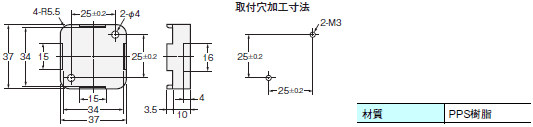

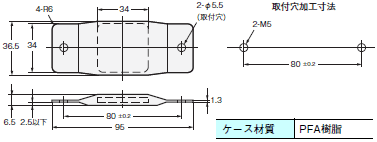

形V680-D1KP54T

V680Sシリーズ 外形寸法 14

形V680-D1KP66T/-D1KP66MT

V680Sシリーズ 外形寸法 15

形V680-D1KP66T-SP

V680Sシリーズ 外形寸法 16

形V680-D1KP58HTN

V680Sシリーズ 外形寸法 17

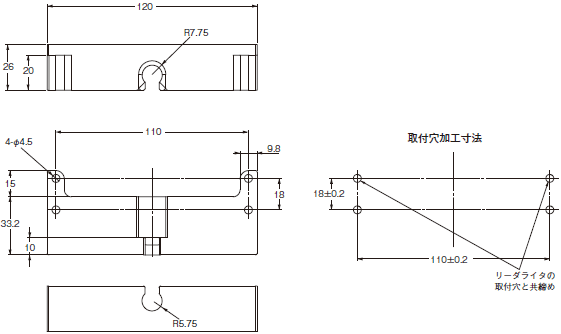

RFタグ用アタッチメント

形V680-D1KP66T用アタッチメント
形V600-A86

V680Sシリーズ 外形寸法 19

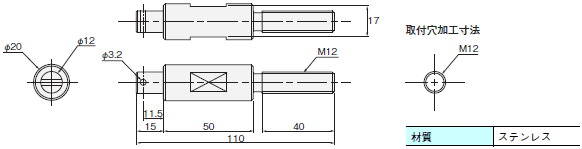

形V680-D1KP58HTN用アタッチメント
形V680-A80

V680Sシリーズ 外形寸法 20

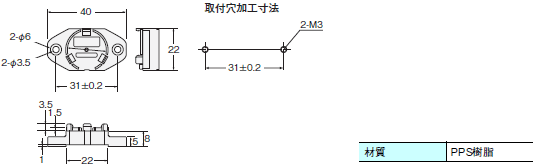

形V680-D1KP54T用アタッチメント
形V700-A80

V680Sシリーズ 外形寸法 21

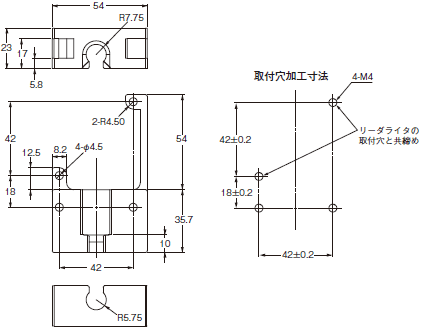

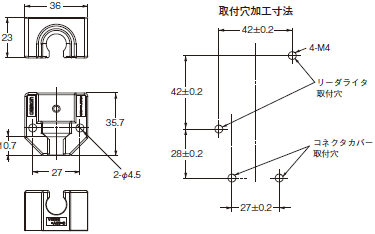

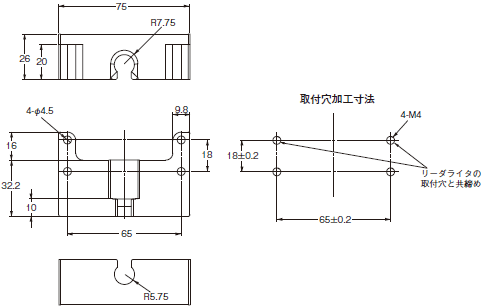

コネクタカバー

形V680S-A63

V680Sシリーズ 外形寸法 23

形V680S-A64

V680Sシリーズ 外形寸法 24

形V680S-A66

V680Sシリーズ 外形寸法 25

形V680S-A63-S

V680Sシリーズ 外形寸法 26

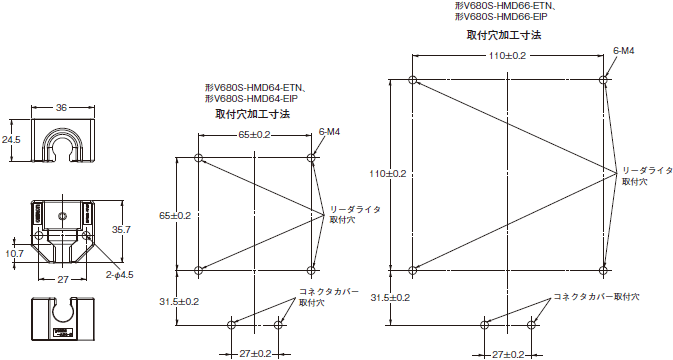

形V680S-A64-S

V680Sシリーズ 外形寸法 27

ケーブル(Modbus TCPタイプ用)

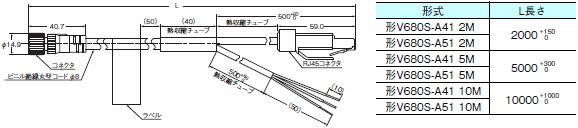

形V680S-A41 □M/形V680S-A51 □M *
専用コネクタ-RJ45コネクタタイプ

V680Sシリーズ 外形寸法 29

*V680S-A51 □Mは屈曲ケーブルです。ケーブルの色は黒色です。

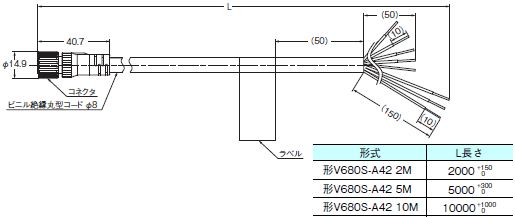

形V680S-A42□M
専用コネクタ-バラ線タイプ

V680Sシリーズ 外形寸法 31

延長ケーブル(Modbus TCPタイプ用)

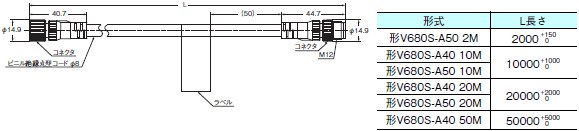

形V680S-A40 □M/形V680S-A50 □M *
専用コネクタ-専用コネクタタイプ

V680Sシリーズ 外形寸法 33

*V680S-A50 □Mは屈曲ケーブルです。ケーブルの色は黒色です。

Ethernetケーブル(推奨品)

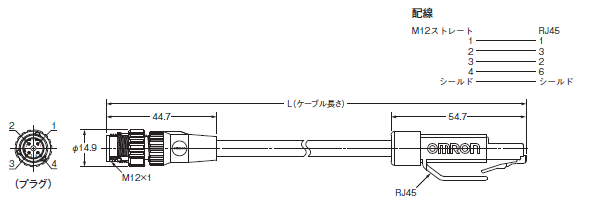

プラグ両側コネクタ付ケーブル(M12 ストレート/RJ45)
形XS5W-T421-□MC-K

V680Sシリーズ 外形寸法 35

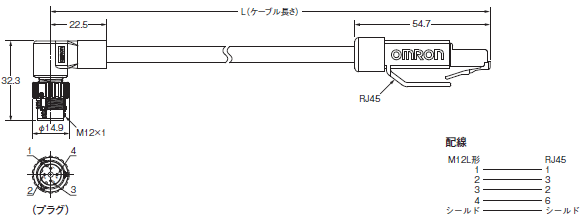

プラグ両側コネクタ付ケーブル(M12 L形/RJ45)
形XS5W-T422-□MC-K

V680Sシリーズ 外形寸法 36

電源ケーブル(EtherNet/IPタイプ用)(推奨品)

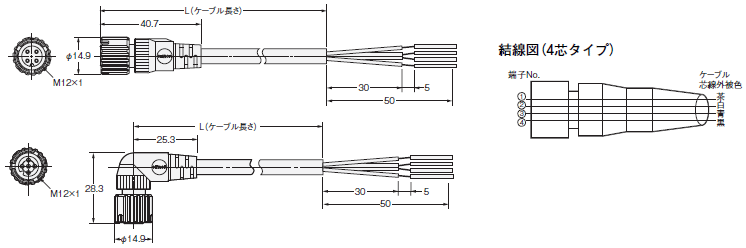

形XS5F-D42□-□80-□

V680Sシリーズ 外形寸法 39

注1. 難燃性、ロボットケーブル品(形XS5F-D42□-□80-F)はカバー色がワームグレーとなります。
icon_012. 詳細は、「産業用コネクタカタログ」(カタログ番号:CDJC-011)をご参照ください。
