NX-EC0□□□

NXシリーズ インクリメンタルエンコーダ入力ユニット

NX-EC0□□□

同期したエンコーダ情報と時刻情報の取得でより高精度なタイミング制御が可能

※ Web特別価格提供品

CPUユニットでのシステム構成

NXユニット群を、NXシリーズCPUユニットに接続したときのシステム構成は以下のとおりです。

NX-EC0□□□ システム構成 1

スレーブターミナルのシステム構成

通信カプラユニットにEtherCATカプラユニットを使用したときのシステム構成は、以下のとおりです。

NX-EC0□□□ システム構成 2

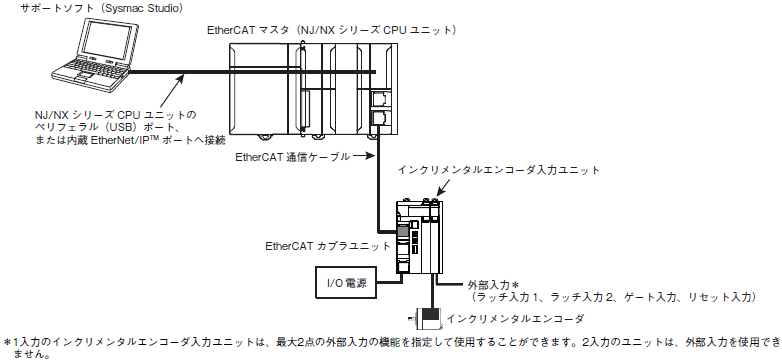

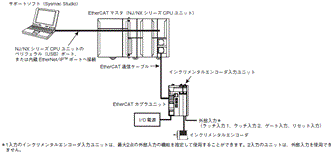

インクリメンタルエンコーダ入力ユニットのシステム構成例

NX-EC0□□□ システム構成 3
