共通一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 構造 | 盤内内蔵型 | |
| 接地方法 | D種接地（第3種接地） | |
| 使用環境 | 使用周囲温度 | 0～55℃ |
| 使用周囲湿度 | 10～95%RH（結露・氷結なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスのないこと | |
| 保存周囲温度 | -25～+70℃（ただし、 結露・氷結なきこと） | |
| 使用標高 | 2,000m以下 | |
| 汚染度 | 汚染度2以下: IEC 61010-2-201に該当 | |
| 耐ノイズ性 | IEC61000-4-4に準拠、2kV（電源ライン） | |
| オーバーボルテージカテゴリ | カテゴリⅡ: IEC 61010-2-201に該当 | |
| EMCイミュニティレベル | ゾーンB | |
| 耐振動 | IEC60068-2-6に準拠
5～8.4Hz、振幅3.5mm、 8.4～150Hz 加速度9.8m/s2 X、Y、Z各方向 100分（掃引時間10分×掃引回数10回＝合計100分） |
|
| 耐衝撃 | IEC60068-2-27に準拠、147m/s2 X、Y、Z各方向3回 | |
| 適合規格＊ | cULus: Listed（UL508）、ANSI/ISA 12.12.01、
EU: EN 61131-2 、C-TickまたはRCM、 KC: 韓国電波法登録、NK、LR |
|
＊形式ごとの最新の適合規格は、
「規格認証/適合」
または、当社営業担当者に確認してください。
アナログ入力ユニット（電圧入力タイプ） 2点 形NX-AD2603
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2603 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.05W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

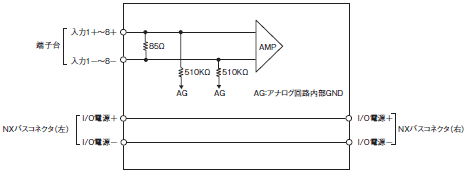

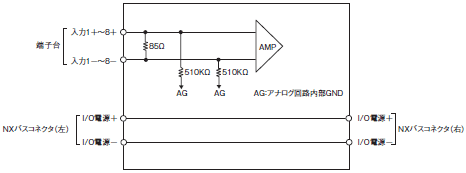

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 2点 形NX-AD2604
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2604 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.05W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 2点 形NX-AD2608
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2608 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.05W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 4点 形NX-AD3603
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3603 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

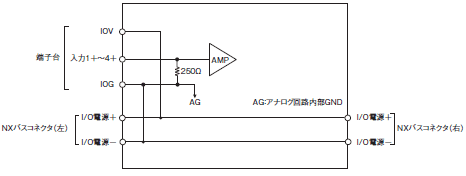

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

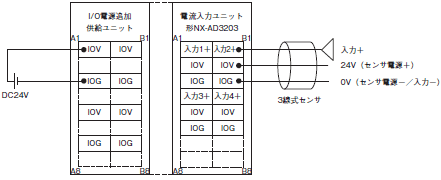

| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 4点 形NX-AD3604
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3604 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

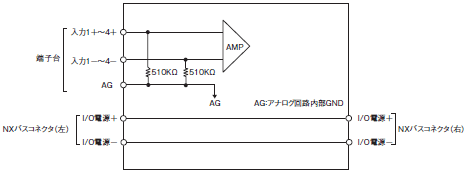

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 4点 形NX-AD3608
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3608 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.45W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 8点 形NX-AD4603
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4603 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOG: 0.1A/端子以下 | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.45W以下 ・通信カプラユニットに接続 1.15W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

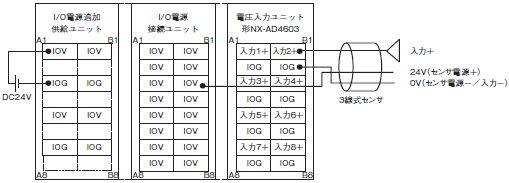

| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 8点 形NX-AD4604
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4604 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.45W以下 ・通信カプラユニットに接続 1.15W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

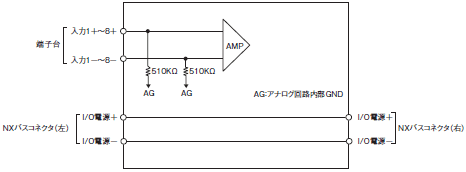

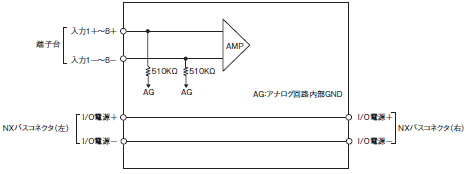

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電圧入力タイプ） 8点 形NX-AD4608
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4608 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | -10～+10V | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±15V | |||
| 入力インピーダンス | 1MΩ以上 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.45W以下 ・通信カプラユニットに接続 1.15W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | なし | |||
アナログ入力ユニット（電流入力タイプ） 2点 形NX-AD2203
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2203 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.25W以下 ・通信カプラユニットに接続 0.90W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

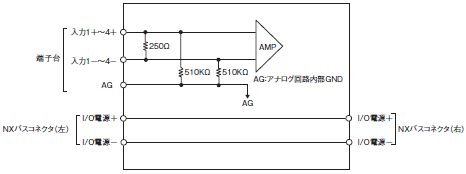

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

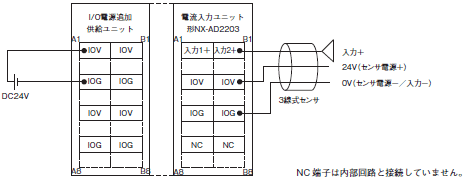

| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 2点 形NX-AD2204
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2204 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.25W以下 ・通信カプラユニットに接続 0.90W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 2点 形NX-AD2208
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD2208 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.25W以下 ・通信カプラユニットに接続 0.90W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

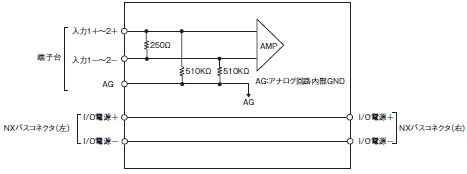

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 4点 形NX-AD3203
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3203 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.25W以下 ・通信カプラユニットに接続 0.90W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 4点 形NX-AD3204
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3204 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.25W以下 ・通信カプラユニットに接続 0.90W以下 |

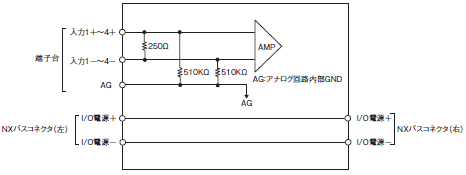

I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 4点 形NX-AD3208
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD3208 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 250Ω | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.30W以下 ・通信カプラユニットに接続 0.95W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 8点 形NX-AD4203
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4203 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | シングルエンド入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 85Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下 | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.40W以下 ・通信カプラユニットに接続 1.05W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

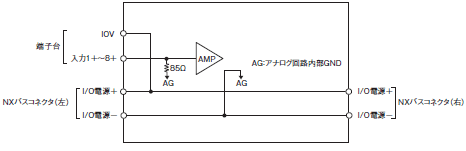

| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

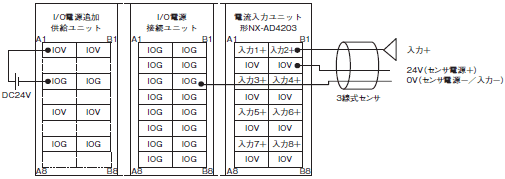

| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 8点 形NX-AD4204
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4204 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 85Ω | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.2%（フルスケール） | ||
| 0～55℃ | ±0.4%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.40W以下 ・通信カプラユニットに接続 1.05W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ入力ユニット（電流入力タイプ） 8点 形NX-AD4208
| ユニット名称 | アナログ入力ユニット
（電圧入力タイプ） |
形式 | 形NX-AD4208 | |
|---|---|---|---|---|
| 点数 | 8点 | 外部接続端子 | スクリューレスクランプ端子台
（16端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
 |
入力方式 | 差動入力 | |
| 入力レンジ | 4～20mA | |||
| 入力変換範囲 | -5～105%（フルスケール） | |||
| 絶対最大定格 | ±30mA | |||
| 入力インピーダンス | 85Ω | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.2%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | 供給なし | I/O電源端子電流
容量 |
I/O電源端子なし | |
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.45W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |  |
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
| 入力断線検知機能 | あり | |||
アナログ出力ユニット（電圧出力タイプ） 2点 形NX-DA2603
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA2603 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
|
出力レンジ | -10～+10V | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 5kΩ以上 | |||
| 出力インピーダンス | 0.5Ω以下 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.3%（フルスケール） | ||
| 0～55℃ | ±0.5%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.40W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

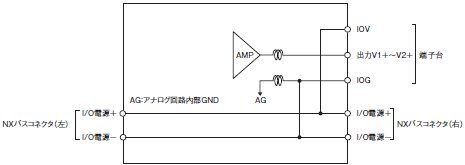

| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

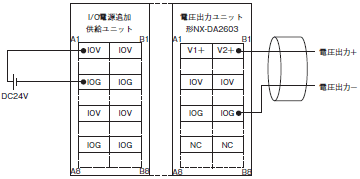

| 端子接続図 |  |
|||
アナログ出力ユニット（電圧出力タイプ） 2点 形NX-DA2605
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA2605 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
|
出力レンジ | -10～+10V | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 5kΩ以上 | |||
| 出力インピーダンス | 0.5Ω以下 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.3%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.40W以下 ・通信カプラユニットに接続 1.10W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
アナログ出力ユニット（電圧出力タイプ） 4点 形NX-DA3603
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA3603 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
|
出力レンジ | -10～+10V | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 5kΩ以上 | |||
| 出力インピーダンス | 0.5Ω以下 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.3%（フルスケール） | ||
| 0～55℃ | ±0.5%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.35W以下 ・通信カプラユニットに接続 1.25W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

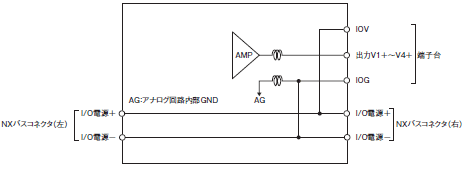

| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||
| 端子接続図 |  |
|||
アナログ出力ユニット（電圧出力タイプ） 4点 形NX-DA3605
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA3605 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
|
出力レンジ | -10～+10V | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 5kΩ以上 | |||
| 出力インピーダンス | 0.5Ω以下 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.3%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 1.60W以下 ・通信カプラユニットに接続 1.25W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限：なし |
|||

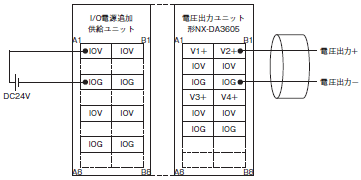

| 端子接続図 |  |
|||

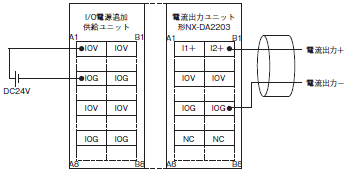

アナログ出力ユニット（電流出力タイプ） 形NX-DA2203
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA2203 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
|
出力レンジ | 4～20mA | |
| 出力変換範囲 | -5～105%（フルスケール） | |||

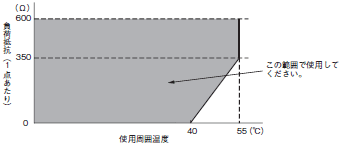

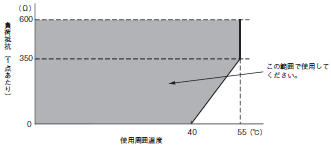

| 許容負荷抵抗 | 600Ω以下 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.3%（フルスケール） | ||
| 0～55℃ | ±0.6%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 2.10W以下 ・通信カプラユニットに接続 1.75W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

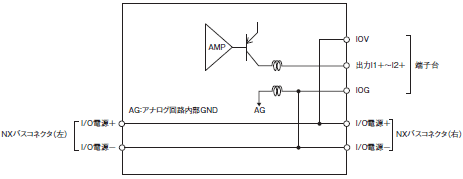

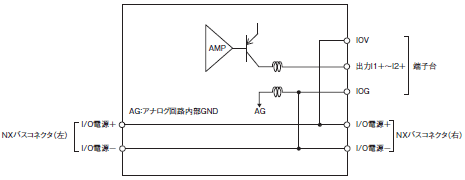

| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：

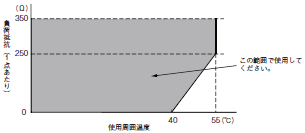

・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限： ・正面取付方向の場合：なし ・正面以外の取付方向の場合：以下のグラフのとおり
|
|||
| 端子接続図 |  |
|||
アナログ出力ユニット（電流出力タイプ） 2点 形NX-DA2205
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA2205 | |
|---|---|---|---|---|
| 点数 | 2点 | 外部接続端子 | スクリューレスクランプ端子台
（8端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
|
出力レンジ | 4～20mA | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 600Ω以下 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.3%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 2.10W以下 ・通信カプラユニットに接続 1.75W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限： ・正面取付方向の場合：なし ・正面以外の取付方向の場合：以下のグラフのとおり
|
|||

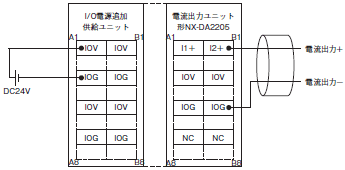

| 端子接続図 |  |
|||
アナログ出力ユニット（電流出力タイプ） 4点 形NX-DA3203
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA3203 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式 | |||
| LED表示 | [TS] LED
|
出力レンジ | 4～20mA | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 350Ω以下 | |||
| 分解能 | 1/8000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.3%（フルスケール） | ||
| 0～55℃ | ±0.6%（フルスケール） | |||
| 変換時間 | 250μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 2.10W以下 ・通信カプラユニットに接続 1.80W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||

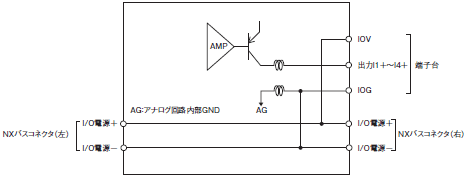

| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：

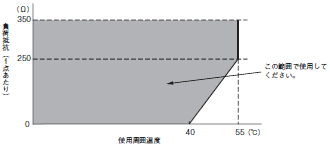

・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限： ・正面取付方向の場合：なし ・正面以外の取付方向の場合：以下のグラフのとおり
|
|||

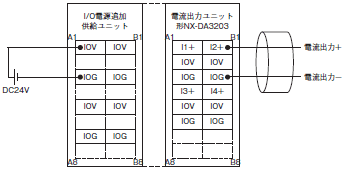

| 端子接続図 |  |
|||
アナログ出力ユニット（電流出力タイプ） 4点 形NX-DA3205
| ユニット名称 | アナログ出力ユニット
（電圧出力タイプ） |
形式 | 形NX-DA3205 | |
|---|---|---|---|---|
| 点数 | 4点 | 外部接続端子 | スクリューレスクランプ端子台
（12端子） |
|
| I/Oリフレッシュ方式 | フリーランリフレッシュ方式、または入出力同期リフレッシュ方式切り替え | |||
| LED表示 | [TS] LED
|
出力レンジ | 4～20mA | |
| 出力変換範囲 | -5～105%（フルスケール） | |||
| 許容負荷抵抗 | 350Ω以下 | |||
| 分解能 | 1/30000（フルスケール） | |||
| 総合精度 | 25℃ | ±0.1%（フルスケール） | ||
| 0～55℃ | ±0.3%（フルスケール） | |||
| 変換時間 | 10μs/点 | |||
| 外形寸法 | 12（W）×100（H）×71（D） | 絶縁方式 | 入力とNXバス間: 電源＝トランス、
信号＝デジタルアイソレータ（ただ し各入力間は非絶縁） |
|
| 絶縁抵抗 | 絶縁されている回路間20MΩ以上
（DC100V にて） |
耐電圧 | 絶縁されている回路間AC510V、
1分間、漏れ電流5mA以下 |
|
| I/O電源供給方法 | NXバスからの供給 | I/O電源端子電流
容量 |
IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下 |
|
| NXユニット
電源消費電力 |
・CPUユニットまたは通信
コントロールユニットに 接続 2.10W以下 ・通信カプラユニットに接続 1.80W以下 |
I/O電源消費電流 | 消費なし | |
| 質量 | 70g以下 | |||
| 回路構成 |
|
|||
| 取付方向と制限 | 取付方向：
・CPUユニットまたは通信コントロールユニットに接続：正面取付方向が可能 ・通信カプラユニットに接続：6方向が可能 制限： ・正面取付方向の場合：なし ・正面以外の取付方向の場合：以下のグラフのとおり
|
|||
| 端子接続図 |  |
|||
バージョン情報
CPUユニットに接続時
NX ユニットを接続可能なCPUユニットの形式については、CPUユニットのユーザーズマニュアルを参照してください。
| NXユニット | 対応バージョン | ||
|---|---|---|---|
| 形式 | ユニットバージョン | CPU ユニット | Sysmac Studio |
| 形NX-AD□□□□
形NX-DA□□□□ |
Ver.1.0 | Ver.1.13 | Ver.1.17 |
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
EtherCATカプラユニットに接続時
| NXユニット | 対応バージョン | |||
|---|---|---|---|---|
| 形式 | ユニット
バージョン |
EtherCAT通信カプラユニット | CPUユニットまたは
産業用PC |
Sysmac Studio |
| 形NX-AD□□□□
形NX-DA□□□□ |
Ver.1.0 | Ver.1.0 | Ver.1.05 | Ver.1.06 |
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
EtherNet/IPカプラユニットに接続時
| NXユニット | 対応バージョン | ||||||
|---|---|---|---|---|---|---|---|
| 形式 | ユニット
バージョン |
NJ/NX/NYシリーズコントローラで使用＊1 | CS/CJ/CPシリーズのPLCで使用＊2 | ||||
| EtherNet/IPカ
プラユニット |
CPUユニットま
たは産業用PC |
Sysmac
Studio |
EtherNet/IPカ
プラユニット |
Sysmac
Studio |
NX-IO
Configurator＊3 |
||
| 形NX-AD□□□□
形NX-DA□□□□ |
Ver.1.0 | Ver.1.2 | Ver.1.14 | Ver.1.19 | Ver.1.0 | Ver.1.10 | Ver.1.00 |
注. 対応バージョンが「―」の場合は、該当のNXユニットを対象の通信カプラユニットに接続できません。
＊1. EtherNet/IPカプラユニットに対応するEtherNet/IPユニットのユニットバージョンは、EtherNet/IPカプラユニットのユーザーズマニュアルを参照してください。
＊2. EtherNet/IPカプラユニットに対応するCPUユニットやEtherNet/IPユニットのユニットバージョンは、EtherNet/IPカプラユニットのユーザーズマニュアルを参照してください。
＊3. EtherNet/IPカプラユニットのユニットバージョンVer.1.0に接続する場合、EtherNet/IPカプラユニットのペリフェラル（USB）ポートへの接続だけが可能です。
そのほかの経路では接続できません。そのほかの経路で接続する場合は、ユニットバージョンVer.1.2以降のEtherNet/IPカプラユニットを使用してください。
通信コントロールユニットに接続時
| NXユニット | 対応バージョン | ||
|---|---|---|---|
| 形式 | ユニットバージョン | 通信コントロールユニット | Sysmac Studio |
| 形NX-AD□□□□
形NX-DA□□□□ |
Ver.1.0 | Ver.1.00 | Ver.1.24 |
注. ユニットの種類によっては、上の表に記載したバージョンが存在しない形式があります。その場合には、表で示した対応バージョン以降のもっとも古いバージョンが対応しています。形式とバージョンの関係は各ユニットのユーザーズマニュアルを参照してください。
