CPUユニットでのシステム構成

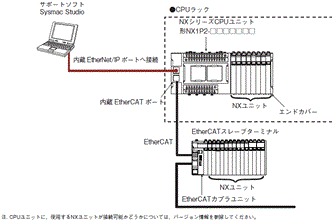

NXユニット群を、NXシリーズCPUユニットに接続したときのシステム構成は以下のとおりです。

スレーブターミナルのシステム構成

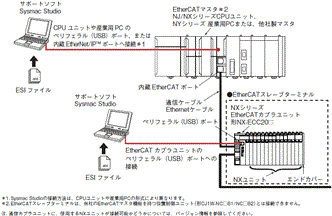

通信カプラユニットにEtherCATカプラユニットを使用したときのシステム構成は、以下のとおりです。

通信コントロールユニットでのシステム構成

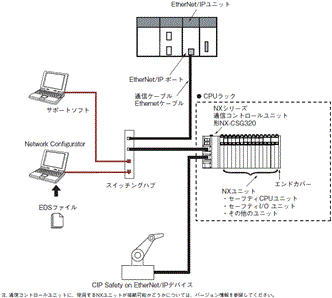

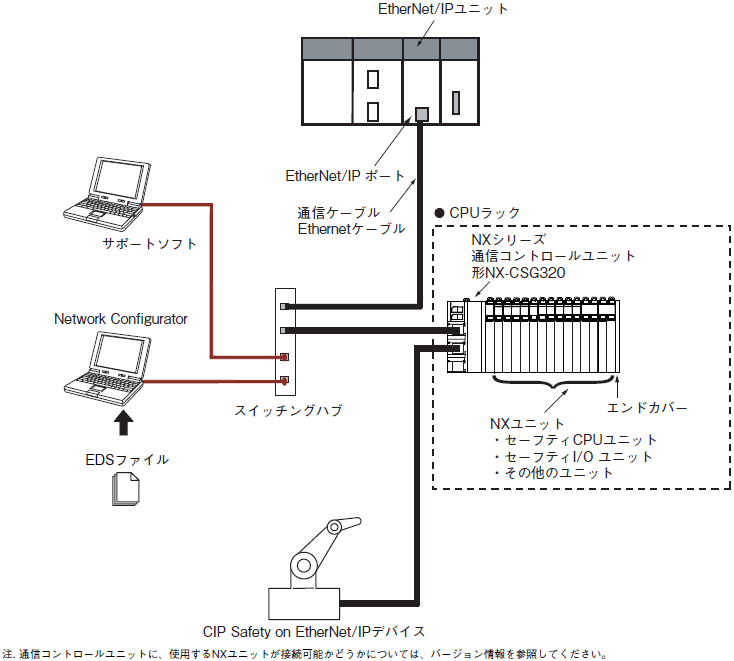

NXユニット群を、NXシリーズ通信コントロールユニットに接続する場合のシステム構成は以下のとおりです。NXユニットの一種であるセーフティCPUユニットを、通信コントロールユニットのCPUラックに装着することで、セーフティネットワークコントローラを構成します。
