E5CC / E5CC-B / E5CC-U

温度調節器（デジタル調節計）

E5CC / E5CC-B / E5CC-U

48×48mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP。E5CC-Bは制御盤の価値を高める"Value Design for Panel"対応。

形式一覧 / オンライン購入

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

カートを見る

この商品について

関連情報

情報更新 : 2020/04/01

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

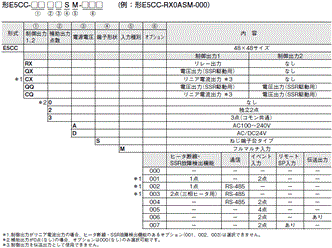

形式基準

ねじ端子台タイプ

E5CC / E5CC-B / E5CC-U 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
    制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
    制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。
　　　　　　　     　　　       　（どちらが加熱側、冷却側でもかまいません。）
②制御について
    PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
    加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格（￥） 形式 標準価格（￥） 形式 標準価格（￥）
◎ 形E5CC-RX0ASM-000 15,800 ◎ 形E5CC-QX3DSM-000 22,000 形E5CC-QQ2ASM-007 26,500
◎ 形E5CC-RX0DSM-000 15,800 ◎ 形E5CC-QX3ASM-001 24,000 形E5CC-QQ2DSM-007 26,500
◎ 形E5CC-RX2ASM-000 21,000 ◎ 形E5CC-QX3DSM-001 24,000 形E5CC-QQ3ASM-000 24,000
◎ 形E5CC-RX2DSM-000 21,000 ◎ 形E5CC-QX3ASM-002 31,500 形E5CC-QQ3DSM-000 24,000
◎ 形E5CC-RX2ASM-001 23,000 ◎ 形E5CC-QX3DSM-002 31,500 形E5CC-QQ3ASM-001 26,500
◎ 形E5CC-RX2DSM-001 23,000 ◎ 形E5CC-QX3ASM-003 32,500 形E5CC-QQ3DSM-001 26,500
◎ 形E5CC-RX2ASM-002 30,500 形E5CC-QX3DSM-003 32,500 ◎ 形E5CC-QQ3ASM-002 33,500
◎ 形E5CC-RX2DSM-002 30,500 ◎ 形E5CC-QX3ASM-004 31,500 形E5CC-QQ3DSM-002 33,500
◎ 形E5CC-RX2ASM-003 31,500 ◎ 形E5CC-QX3DSM-004 31,500 形E5CC-QQ3ASM-003 34,500
形E5CC-RX2DSM-003 31,500 形E5CC-QX3ASM-005 24,000 形E5CC-QQ3DSM-003 34,500
◎ 形E5CC-RX2ASM-004 30,500 形E5CC-QX3DSM-005 24,000 形E5CC-QQ3ASM-004 33,500
◎ 形E5CC-RX2DSM-004 30,500 ◎ 形E5CC-QX3ASM-006 25,000 形E5CC-QQ3DSM-004 33,500
形E5CC-RX2ASM-005 23,000 ◎ 形E5CC-QX3DSM-006 25,000 形E5CC-QQ3ASM-005 26,500
形E5CC-RX2DSM-005 23,000 形E5CC-QX3ASM-007 25,000 形E5CC-QQ3DSM-005 26,500
◎ 形E5CC-RX2ASM-006 24,000 形E5CC-QX3DSM-007 25,000 形E5CC-QQ3ASM-006 27,500
◎ 形E5CC-RX2DSM-006 24,000 ◎ 形E5CC-CX0ASM-000 18,900 形E5CC-QQ3DSM-006 27,500
形E5CC-RX2ASM-007 24,000 ◎ 形E5CC-CX0DSM-000 18,900 形E5CC-QQ3ASM-007 27,500
形E5CC-RX2DSM-007 24,000 ◎ 形E5CC-CX2ASM-000 24,000 形E5CC-QQ3DSM-007 27,500
◎ 形E5CC-RX3ASM-000 22,000 ◎ 形E5CC-CX2DSM-000 24,000 形E5CC-CQ0ASM-000 20,000
◎ 形E5CC-RX3DSM-000 22,000 ◎ 形E5CC-CX2ASM-004 33,500 形E5CC-CQ0DSM-000 20,000
◎ 形E5CC-RX3ASM-001 24,000 ◎ 形E5CC-CX2DSM-004 33,500 ◎ 形E5CC-CQ2ASM-000 25,000
◎ 形E5CC-RX3DSM-001 24,000 ◎ 形E5CC-CX2ASM-005 26,500 形E5CC-CQ2DSM-000 25,000
◎ 形E5CC-RX3ASM-002 31,500 形E5CC-CX2DSM-005 26,500 形E5CC-CQ2ASM-001 27,500
形E5CC-RX3DSM-002 31,500 ◎ 形E5CC-CX2ASM-006 27,500 形E5CC-CQ2DSM-001 27,500
形E5CC-RX3ASM-003 32,500 ◎ 形E5CC-CX2DSM-006 27,500 形E5CC-CQ2ASM-002 34,500
形E5CC-RX3DSM-003 32,500 ◎ 形E5CC-CX2ASM-007 27,500 形E5CC-CQ2DSM-002 34,500
◎ 形E5CC-RX3ASM-004 31,500 形E5CC-CX2DSM-007 27,500 形E5CC-CQ2ASM-003 35,500
形E5CC-RX3DSM-004 31,500 ◎ 形E5CC-CX3ASM-000 25,000 形E5CC-CQ2DSM-003 35,500
◎ 形E5CC-RX3ASM-005 24,000 ◎ 形E5CC-CX3DSM-000 25,000 形E5CC-CQ2ASM-004 34,500
形E5CC-RX3DSM-005 24,000 ◎ 形E5CC-CX3ASM-004 34,500 形E5CC-CQ2DSM-004 34,500
◎ 形E5CC-RX3ASM-006 25,000 形E5CC-CX3DSM-004 34,500 形E5CC-CQ2ASM-005 27,500
◎ 形E5CC-RX3DSM-006 25,000 形E5CC-CX3ASM-005 27,500 形E5CC-CQ2DSM-005 27,500
形E5CC-RX3ASM-007 25,000 形E5CC-CX3DSM-005 27,500 形E5CC-CQ2ASM-006 28,500
形E5CC-RX3DSM-007 25,000 ◎ 形E5CC-CX3ASM-006 28,500 形E5CC-CQ2DSM-006 28,500
◎ 形E5CC-QX0ASM-000 15,800 ◎ 形E5CC-CX3DSM-006 28,500 形E5CC-CQ2ASM-007 28,500
◎ 形E5CC-QX0DSM-000 15,800 形E5CC-CX3ASM-007 28,500 形E5CC-CQ2DSM-007 28,500
◎ 形E5CC-QX2ASM-000 21,000 形E5CC-CX3DSM-007 28,500 形E5CC-CQ3ASM-000 26,500
◎ 形E5CC-QX2DSM-000 21,000 形E5CC-QQ0ASM-000 17,900 形E5CC-CQ3DSM-000 26,500
◎ 形E5CC-QX2ASM-001 23,000 形E5CC-QQ0DSM-000 17,900 形E5CC-CQ3ASM-001 28,500
◎ 形E5CC-QX2DSM-001 23,000 ◎ 形E5CC-QQ2ASM-000 23,000 形E5CC-CQ3DSM-001 28,500
◎ 形E5CC-QX2ASM-002 30,500 形E5CC-QQ2DSM-000 23,000 形E5CC-CQ3ASM-002 35,500
◎ 形E5CC-QX2DSM-002 30,500 ◎ 形E5CC-QQ2ASM-001 25,000 形E5CC-CQ3DSM-002 35,500
◎ 形E5CC-QX2ASM-003 31,500 形E5CC-QQ2DSM-001 25,000 形E5CC-CQ3ASM-003 37,000
◎ 形E5CC-QX2DSM-003 31,500 形E5CC-QQ2ASM-002 32,500 形E5CC-CQ3DSM-003 37,000
◎ 形E5CC-QX2ASM-004 30,500 形E5CC-QQ2DSM-002 32,500 形E5CC-CQ3ASM-004 35,500
◎ 形E5CC-QX2DSM-004 30,500 ◎ 形E5CC-QQ2ASM-003 33,500 形E5CC-CQ3DSM-004 35,500
◎ 形E5CC-QX2ASM-005 23,000 形E5CC-QQ2DSM-003 33,500 形E5CC-CQ3ASM-005 28,500
◎ 形E5CC-QX2DSM-005 23,000 形E5CC-QQ2ASM-004 32,500 形E5CC-CQ3DSM-005 28,500
◎ 形E5CC-QX2ASM-006 24,000 形E5CC-QQ2DSM-004 32,500 形E5CC-CQ3ASM-006 29,500
◎ 形E5CC-QX2DSM-006 24,000 形E5CC-QQ2ASM-005 25,000 形E5CC-CQ3DSM-006 29,500
◎ 形E5CC-QX2ASM-007 24,000 形E5CC-QQ2DSM-005 25,000 形E5CC-CQ3ASM-007 29,500
形E5CC-QX2DSM-007 24,000 形E5CC-QQ2ASM-006 26,500 形E5CC-CQ3DSM-007 29,500
◎ 形E5CC-QX3ASM-000 22,000 形E5CC-QQ2DSM-006 26,500

形式基準

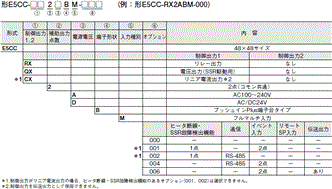

プッシュインPlus端子台タイプ

E5CC / E5CC-B / E5CC-U 種類/価格 6

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力（冷却側）として使用します。
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格（￥） 形式 標準価格（￥）
◎ 形E5CC-RX2ABM-000 21,000 ◎ 形E5CC-QX2DBM-001 23,000
◎ 形E5CC-RX2DBM-000 21,000 ◎ 形E5CC-QX2ABM-002 30,500
◎ 形E5CC-RX2ABM-001 23,000 ◎ 形E5CC-QX2DBM-002 30,500
◎ 形E5CC-RX2DBM-001 23,000 ◎ 形E5CC-QX2ABM-004 30,500
◎ 形E5CC-RX2ABM-002 30,500 ◎ 形E5CC-QX2DBM-004 30,500
◎ 形E5CC-RX2DBM-002 30,500 ◎ 形E5CC-QX2ABM-006 24,000
◎ 形E5CC-RX2ABM-004 30,500 ◎ 形E5CC-QX2DBM-006 24,000
◎ 形E5CC-RX2DBM-004 30,500 ◎ 形E5CC-CX2ABM-000 24,000
◎ 形E5CC-RX2ABM-006 24,000 ◎ 形E5CC-CX2DBM-000 24,000
◎ 形E5CC-RX2DBM-006 24,000 ◎ 形E5CC-CX2ABM-004 33,500
◎ 形E5CC-QX2ABM-000 21,000 形E5CC-CX2DBM-004 33,500
◎ 形E5CC-QX2DBM-000 21,000 形E5CC-CX2ABM-006 27,500
◎ 形E5CC-QX2ABM-001 23,000 形E5CC-CX2DBM-006 27,500

形式基準

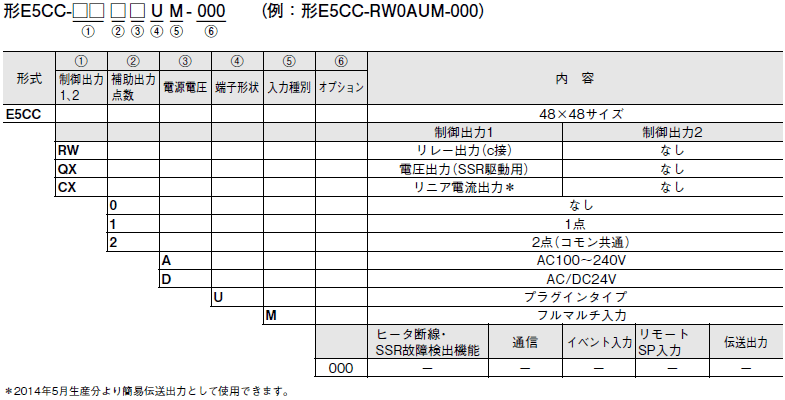

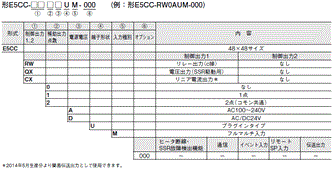

プラグインタイプ

E5CC / E5CC-B / E5CC-U 種類/価格 10

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力（冷却側）として使用します。
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です

形式一覧

形式 標準価格（￥） 形式 標準価格（￥）
◎ 形E5CC-RW0AUM-000 18,700 ◎ 形E5CC-QX1DUM-000 22,000
◎ 形E5CC-RW0DUM-000 18,700 ◎ 形E5CC-QX2AUM-000 24,000
◎ 形E5CC-RW1AUM-000 22,000 形E5CC-QX2DUM-000 24,000
◎ 形E5CC-RW1DUM-000 22,000 ◎ 形E5CC-CX0AUM-000 23,000
◎ 形E5CC-RW2AUM-000 24,000 ◎ 形E5CC-CX0DUM-000 23,000
◎ 形E5CC-RW2DUM-000 24,000 ◎ 形E5CC-CX1AUM-000 26,500
◎ 形E5CC-QX0AUM-000 18,700 形E5CC-CX1DUM-000 26,500
形E5CC-QX0DUM-000 18,700 ◎ 形E5CC-CX2AUM-000 28,500
◎ 形E5CC-QX1AUM-000 22,000 形E5CC-CX2DUM-000 28,500

オプション（別売）

USB-シリアル変換ケーブル

形式 標準価格（￥）
◎ 形E58-CIFQ2 17,600

端子カバー（形E5CC用）

形式 標準価格（￥）
◎ 形E53-COV17 1,100
◎ 形E53-COV23 1,100（3ヶ詰め）

注. 形E53-COV10は、使用できませんのでご注意ください。
      取り付け後の外形寸法は、外形寸法ページ、またはカタログを参照ください。

防水パッキン

形式 標準価格（￥）
◎ 形Y92S-P8 230

注. 形E5CC/形E5CC-Bのみ本防水パッキンは本体に付属しています。
      形E5CC-Uは防水パッキンを取り付けても防水機能は実現できません。

電流検出器（CT）

穴径 形式 標準価格（￥）
φ5.8 ◎ 形E54-CT1 1,650
φ5.8 ◎ 形E54-CT1L＊ 1,700
φ12.0 ◎ 形E54-CT3 2,550
φ12.0 ◎ 形E54-CT3L＊ 3,000

＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

アダプタ

形式 標準価格（￥）
◎ 形Y92F-45 1,520

注. すでに、形E5B□用パネル加工されている場合にご使用ください。

防水カバー

形式 標準価格（￥）
◎ 形Y92A-48N 3,800

取り付けアダプタ

形式 標準価格（￥）
◎ 形Y92F-49 127

注. 本取り付けアダプタは本体に付属しています。

DINレール取り付けアダプタ（形E5CC用）

形式 標準価格（￥）
◎ 形Y92F-52 880

ソケット（形E5CC-U用）

種類 形式 標準価格（￥）
表面接続ソケット ◎ 形P2CF-11 715
表面接続ソケット（フィンガープロテクトタイプ） ◎ 形P2CF-11-E 765
裏面接続ソケット ◎ 形P3GA-11 620
裏面接続ソケット用端子カバー（フィンガープロテクトタイプ） ◎ 形Y92A-48G 240

フロントカバー

種類 形式 標準価格（￥）
硬質タイプ フロントカバー ◎ 形Y92A-48H 480
軟質タイプ フロントカバー ◎ 形Y92A-48D 360

サポートソフトウェア CX-Thermo（CXサーモ）

形式 標準価格（￥）
◎ 形EST2-2C-MV4 33,000

注. 形E5CCは、CX-Thermo Ver.4.5以上で対応しています。
      形E5CC-Uは、CX-Thermo Ver.4.61以上で対応しています。
      形E5CC-Bは、CX-Thermo Ver.4.65以上で対応しています。
      形E5CC-B リニア電流出力タイプは、Ver.4.67以上です。
      CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。

情報更新 : 2020/04/01
