E5CC / E5CC-B / E5CC-U

温度調節器（デジタル調節計）

E5CC / E5CC-B / E5CC-U

48×48mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP。E5CC-Bは制御盤の価値を高める"Value Design for Panel"対応。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

温度制御Navi

入力から出力まで温度制御をトータルサポート　温度制御に必要な知識をご紹介

カートを見る

この商品について

関連情報

情報更新 : 2023/12/01

定格

電源電圧 電源電圧Aタイプ： AC100～240V 50/60Hz
電源電圧Dタイプ： AC24V 50/60Hz / DC24V
許容電圧変動範囲 電源電圧の85～110%
消費電力 オプション-000タイプ： 5.2VA以下（AC100～240V）、3.1VA以下（AC24V）/ 1.6W以下
（DC24V）
上記以外 ：6.5VA以下（AC100～240V）、4.1VA以下（AC24V）/ 2.3W以下（DC24V）
センサ入力 温度入力
　熱電対： K、J、T、E、L、U、N、R、S、B、C/W、PLⅡ
　白金測温抵抗体： Pt100、JPt100
　非接触温度センサ（形ES1B）： 10～70℃、60～120℃、115～165℃、140～260℃
アナログ入力
　電流入力 ：4～20mA、0～20mA
　電圧入力 ：1～5V、0～5V、0～10V、
　　　　　　 0～50mV（0～50mVは形E5CC-Uのみ使用可能（2014年5月生産分より））
入力インピーダンス 電流入力150Ω以下、 電圧入力1MΩ以上
（形ES2-HB-N/THB-Nを接続する際は、 1 ： 1接続でご使用ください）
制御方式 ON/OFFまたは2自由度PID（オートチューニング付き）
制御
出力		 リレー出力 形E5CC/形E5CC-B： 1a AC250V 3A（抵抗負荷）電気的寿命10万回　最小適用負荷 5V
10mA（参考値）
形E5CC-U： 1c AC250V 3A（抵抗負荷）電気的寿命10万回　最小適用負荷 5V 10mA（参考
値）
電圧出力
（SSR駆動用）		 出力電圧 DC12V±20%（PNP）　最大負荷電流 21mA、短絡保護回路付き
リニア電流出力 DC4～20mA/DC0～20mA 負荷500Ω以下 分解能 約10,000
補助
出力		 点数 形E5CC： 2点または3点（機種による）
形E5CC-B： 2点
形E5CC-U： 1点または2点（機種による）
出力仕様 リレー出力 1a AC250V、1出力タイプ: 3A（抵抗負荷）、2出力タイプ：形E5CC/形E5CC-U
3A（抵抗負荷）、形E5CC-B 2A（抵抗負荷）、3出力タイプ： 2A（抵抗負荷）
電気的寿命10万回　最小適用負荷 5V 10mA（参考値）
イベ
ント
入力
＊1		 点数 形E5CC： 2点または4点（機種による）
形E5CC-B： 2点（機種による）
外部接点
入力仕様		 有接点入力時： ON： 1kΩ以下　OFF： 100kΩ以上
無接点入力時： ON： 残留電圧1.5V以下　OFF： 漏れ電流0.1mA以下
流出電流： 約7mA（1接点あたり）
伝送
出力
＊1		 点数 1点（機種による： 伝送出力ありタイプ）
出力仕様 電流出力： DC4～20mA　負荷： 500Ω以下　分解能： 約10,000
リニア電圧出力： DC1～5V　負荷： 1kΩ以上　分解能： 約10,000
設定方式 前面キーによるデジタル設定
リモートSP入力
＊1＊2		 電流入力： DC4～20mA、DC0～20mA（入力インピーダンス150Ω以下）
電圧入力： DC1～5V、DC0～5V、DC0～10V（入力インピーダンス1MΩ以上）
指示方式 11セグメントデジタル表示および単発光表示
文字高さ PV： 15.2mm、SV： 7.1mm
マルチSP機能 ＊3 最大8個の目標値（SP0～SP7）を記憶し、イベント入力、キー操作、またはシリアル通信に
よって選択可能
バンク切替機能 なし
その他の機能 マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出
機能（SSR故障含む）、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、セルフ
チューニング、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算
機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、
入力移動平均、表示輝度設定
使用周囲温度 -10～+55℃（ただし、結露または氷結しないこと）/
3年保証時： 標準単体取り付けにて-10～+50℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度25～85%
保管温度 -25～+65℃（ただし、結露または氷結しないこと）
高度 2,000m以下
推奨ヒューズ T2A、AC250V タイムラグ低遮断容量
設置環境 過電圧カテゴリⅡ、汚染度2（EN/IEC/UL 61010-1）

＊1. 形E5CC-Uにはオプション機能がありません。形式基準・形式一覧をご参照ください。
＊2. 形E5CC-Bには機能がありません。形式基準をご参照ください。
＊3. 形E5CC-Bでイベント入力より選択する場合は、目標値は最大4個です。

入力レンジ

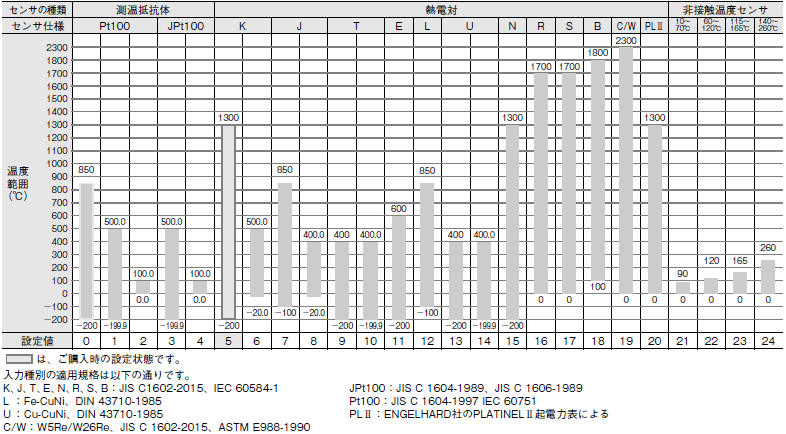

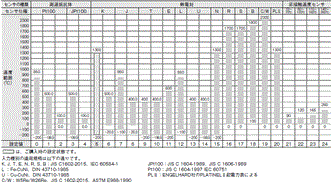

温度入力

E5CC / E5CC-B / E5CC-U 定格/性能 4

アナログ入力

入力種別 電流 電圧
入力仕様 4～20mA 0～20mA 1～5V 0～5V 0～10V 0～50mV＊
設定範囲 スケーリングにより以下のいずれかの範囲で使用
-1999～9999、 -199.9～999.9、
-19.99～99.99、 -1.999～9.999
設定値番号 25 26 27 28 29 30

＊形E5CC-Uのみ使用できます（2014年5月生産分より）。

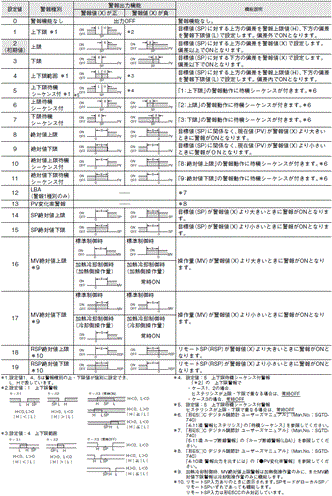

警報種別

警報の種別を次の19種類から警報ごとに独立して設定できます。初期値は「2：上限」です。（注）
出力として、補助出力に割り付けます。なお、ONディレー、OFFディレー（0～999s）も指定可能です。
注. ヒータ断線・SSR故障検出機能ありの機種は、「警報1」は「ヒータ警報（HA）」になっており、工場出荷状態では「警報種別1」が表示されません。
   警報1機能を有効にするには、出力割付で警報1を割り付けてください。

E5CC / E5CC-B / E5CC-U 定格/性能 7

性能

指示精度
（周囲温度23℃）		 形E5CC/形E5CC-B
　熱電対 ： （指示値の±0.3%または±1℃の大きい方）±1ディジット以下 ＊1
　白金測温抵抗体 ： （指示値の±0.2%または±0.8℃の大きい方）±1ディジット以下
　アナログ入力 ： ±0.2%FS±1ディジット以下
　CT入力 ： ±5%FS±1ディジット以下
形E5CC-U
　熱電対 ： （指示値の±1%または±2℃の大きい方）±1ディジット以下 ＊1
　白金測温抵抗体 ： （指示値の±0.2%または±0.8℃の大きい方）±1ディジット以下
　アナログ入力 ： ±0.2%FS±1ディジット以下
伝送出力精度 ±0.3%FS以下
簡易伝送出力精度 ±0.3%FS以下 ＊2
リモートSP入力精度 ±0.2%FS±1ディジット以下
温度の影響 ＊3 熱電対入力（R、S、B、C/W、PLⅡ） ：（ 指示値の±1%あるいは±10℃の大きい方）±1ディジット以下
その他の熱電対入力 ： （指示値の±1%あるいは±4℃の大きい方）±1ディジット以下 ＊4
白金測温抵抗体入力 ： （指示値の±1%あるいは±2℃の大きい方）±1ディジット以下
アナログ入力 ： ±1%FS±1ディジット以下
CT入力 ： ±5%FS±1ディジット以下
リモートSP入力 ： ±1%FS±1ディジット以下
電圧の影響 ＊3
電磁妨害の影響
（EN 61326-1による）
入力サンプリング周期 50ms
調節感度 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.01～99.99%FS（0.01%FS単位）
比例帯（P） 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9%FS（0.1%FS単位）
積分時間（I） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊5
微分時間（D） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊5
冷却用比例帯（P） 温度入力 ： 0.1～999.9℃/°F（0.1℃/°F単位）
アナログ入力 ： 0.1～999.9%FS（0.1%FS単位）
冷却用積分時間（I） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊5
冷却用微分時間（D） 0～9999s（1s単位）、 0.0～999.9s（0.1s単位） ＊5
制御周期 0.1、 0.2、 0.5、 1～99s（1s単位）
マニュアルリセット値 0.0～100.0%（0.1%単位）
警報設定範囲 -1999～9999（小数点位置は入力種別による）
信号源抵抗の影響 熱電対 ： 0.1℃/Ω以下（100Ω以下）、 白金測温抵抗体 ： 0.1℃/Ω以下（10Ω以下）
絶縁抵抗 20MΩ以上（DC500V印加）
耐電圧 AC3,000V 50または60Hz 1min（異極充電部端子）
振動 誤動作 10～55Hz 20m/s2 3軸方向 10min
耐久 10～55Hz 20m/s2 3軸方向 2h
衝撃 誤動作 100m/s2 3軸方向 各3回
耐久 300m/s2 3軸方向 各3回
質量 形E5CC/形E5CC-B ： 本体 : 約120g 取り付けアダプタ : 約10g
形E5CC-U ： 本体 ： 約100g　取り付けアダプタ ： 約10g
保護構造 形E5CC/形E5CC-B ： 前面 ： IP66、 リアケース ： IP20、 端子部 ： IP00
形E5CC-U ： 前面 ： IP50、 リアケース ： IP20、 端子部 ： IP00
メモリ保護 不揮発性メモリ（書込回数 ： 100万回）
設定ツール 形E5CC ： CX-Thermo Ver.4.5以上
形E5CC-B : CX-Thermo Ver.4.65以上＊6
形E5CC-U ： CX-Thermo Ver.4.61以上
設定ツール用ポート 形E5CC/形E5CC-B/形E5CC-Uの上面： USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、
　　　　　　　　　　　　　　　　　　パソコン側USBポートと接続 ＊7
規格 認証規格 cULus ： UL 61010-1/CSA C22.2 No.61010-1 ＊8、 KOSHA（Sマーク）認証（一部形式のみ）＊9、
韓国無線規則（電波法：KCマーク）（一部形式のみ）＊9、ロイド規格 ＊10
適合規格 EN 61010-1（IEC 61010-1）、RCM
EMC指令 EMI EN 61326-1 ＊11
放射妨害電界強度　EN 55011 Group1 classA　
雑音端子電圧　EN 55011 Group1 classA
EMS EN 61326-1 ＊11
静電気放電イミュニティ　EN 61000-4-2　
電磁界強度イミュニティ　EN 61000-4-3　
バーストノイズイミュニティ　EN 61000-4-4　
伝導性妨害イミュニティ　EN 61000-4-6　
サージイミュニティ　EN 61000-4-5　
電圧ディップ/電断イミュニティ　EN 61000-4-11

＊1. K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。Bの400～800℃は±3℃以下。
      R、Sの200℃以下は±3℃±1ディジット以下。C/Wは（±0.3%PVまたは±3℃の大きい方）±1ディジット以下。
      PLⅡは（±0.3%PVまたは±2℃の大きい方）±1ディジット以下。
＊2. ただし、0～20mA出力仕様の0～4mA間は±1％FS以下。
＊3. 条件：周囲温度：－10℃～23℃～55℃ 電圧範囲：定格電圧の－15～＋10％
＊4. Kセンサの－100℃以下は±10℃以内
＊5. 単位は「積分/微分時間単位」の設定によります。
＊6. 形E5CC-B リニア電流出力タイプは、Ver.4.67以上です。
＊7. 外部シリアル通信（RS-485）とUSB-シリアル変換ケーブル通信を同時使用可能
＊8. 形E5CC-U（プラグインタイプ）は、オムロン製ソケット（形P2CF-11/形P2CF-11-E）を使用時のみUL Listing認証となります。
　　（形P3GA-11は、UL Listing認証の対象外となりますのでご注意ください。）
＊9. icon_01対応形式は、「規格認証/適合」をご覧ください。
＊10. icon_01ロイド規格への適合については、「ご使用の前に」の「船舶規格の適合について」をご参照ください。
＊11. 工業用電磁環境（EN/ IEC 61326-1 第2表）

USB-シリアル変換ケーブル仕様

対応OS Windows XP/Vista/7/8/8.1/10 ＊1
対応ソフトウェア CX-Thermo Ver.4.5以上
（形E5CC-U : Ver.4.61以上
　形E5CC-B : Ver.4.65以上 ＊3）
対応機種 形E5□C-Tシリーズ、形E5□Cシリーズ、形E5CBシリーズ
USB I/F規格 USB Specification 2.0準拠
DTE速度 38400bps
コネクタ仕様 パソコン側 ： USB（タイプA プラグ）
温度調節器側 ： 専用シリアルコネクタ
電源 バスパワー（USBホストコントロ-ラから供給）＊2
電源電圧 DC5V
消費電流 最大450mA
出力電圧 DC4.7±0.2V（USB-シリアル変換ケーブルから温度調節器側に供給）
出力電流 最大250mA（USB-シリアル変換ケーブルから温度調節器側に供給）
使用周囲温度 0～+55℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度10～80%
保管温度 -20～+60℃（ただし、結露または氷結しないこと）
保管湿度 相対湿度10～80%
高度 2,000m以下
質量 約120g

Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標です。
＊1. Windows 10はCX-Thermo Ver.4.65以上で対応しています。
＊2. USBポートは、High-Powerポートをご使用ください。
注. パソコンへドライバのインストールが必要です。インストール方法については、ケーブル付属の取扱説明書をご覧ください。
＊3. 形E5CC-B リニア電流出力タイプは、Ver.4.67以上です。

通信性能

伝送路接続 RS-485：マルチドロップ
通信方式 RS-485（2線式半二重）
同期方式 調歩同期
プロトコル CompoWay/F、Modbus
通信速度＊ 9600、19200、38400、57600bps
伝送コード ASCII
データビット長＊ 7、8ビット
ストップビット長＊ 1、2ビット
誤り検出 垂直パリティ（なし、偶数、奇数）
BCC（ブロックチェックキャラクタ）
　CompoWay/F時
CRC-16 Modbus時
フロー制御 なし
インターフェース RS-485
リトライ機能 なし
通信バッファ 217バイト
通信レスポンス送信待ち時間 0～99ms
初期値：20ms

＊通信速度、データビット長、ストップビット長、垂直パリティの設定は、「通信設定レベル」でそれぞれ独立に設定できます。

通信機能

プログラムレス
通信機能 ＊1		 PLCのメモリを介して、形E5□Cのパラメータを読み書きしたり、ラン/ストップしたりする機能。
PLCとの通信は形E5□Cが自動で行うので、通信プログラムの作成が不要。
接続可能台数：最大32台（FXシリーズは最大16台）
対象PLC：
オムロン製PLC　CS/CJ/CP/NJシリーズ、NX1P
三菱電機製PLC　MELSEC-Q/L/FX3/iQ-Rシリーズ
キーエンス製PLC　KEYENCE KVシリーズ
コンポ
通信機能 ＊1		 接続された温度調節器間で、マスタに設定された温度調節器から目標値およびRUN/STOP指示をス
レーブに伝送することが可能。
目標値については、勾配およびオフセットを設定することが可能。
接続可能台数：最大32台（マスタを含む。）
コピー機能 ＊2 接続された温度調節器間で、マスタに設定された温度調節器から設定パラメータをスレーブにコピー
することが可能。

MELSECは、三菱電機株式会社の登録商標です。
KEYENCEは、株式会社キーエンスの登録商標です。
＊1. 本体バージョン Ver.1.1以上で対応
　　　FXシリーズ、KVシリーズは本体バージョンVer.2.1以上で対応
＊2. プログラムレス通信機能とコンポ通信機能に対応しています。

電流検出器（CT）（別売）定格

形E54-CT1
形E54-CT3		 形E54-CT1L
形E54-CT3L
耐電圧 AC1,000V（1min） AC1,500V（1min）
耐振動 50Hz、 98m/s2
質量 約11.5g（形54-CT1）
約50g（形54-CT3）		 約14g（形54-CT1L）
約57g（形54-CT3L）
付属品 形E54-CT3のみ
接触子（2個）
プラグ（2個）		 なし

ヒータ断線・SSR故障

CT入力（ヒータ電流検出用） 単相ヒータ用検出機能タイプ：1点
単相または三相ヒータ用検出機能タイプ：2点
最大ヒータ電流 AC50A
入力電流値指示精度 ±5%FS±1ディジット以下
ヒータ断線警報設定範囲 ＊1 0.1～49.9A（0.1A単位）
検出最小ON時間：100ms ＊3
SSR故障警報設定範囲 ＊2 0.1～49.9A（0.1A単位）
検出最小OFF時間：100ms ＊4

＊1. ヒータ断線警報は、制御出力がONのときのヒータ電流を測定し、設定値（ヒータ断線検出電流値）より小さいとき、出力がONとなります。
＊2. SSR 故障警報は、制御出力がOFF のときのヒータ電流を測定し、設定値（SSR故障検出電流値）より大きいとき、出力がONとなります。
＊3. 制御周期0.1s、0.2s時は30ms
＊4. 制御周期0.1s、0.2s時は35ms
