E5CC / E5CC-B / E5CC-U

温度調節器(デジタル調節計)

E5CC / E5CC-B / E5CC-U

48×48mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP。E5CC-Bは制御盤の価値を高める"Value Design for Panel"対応。

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

(単位:mm)

本体

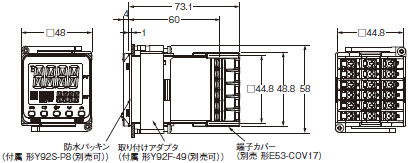

形E5CC

E5CC / E5CC-B / E5CC-U 外形寸法 2

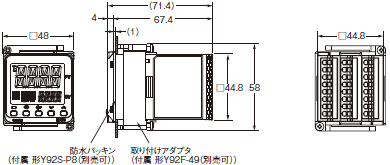

形E5CC-B

E5CC / E5CC-B / E5CC-U 外形寸法 3

設定ツール用ポートは、本製品の上面部にあります。
設定ツールを使用する際、パソコンと温度調節器を接続するために使用します。
接続には専用のUSB-シリアル変換ケーブル(形E58-CIFQ2)が必要です。
接続方法に関する詳細は、USB-シリアル変換ケーブルの取扱説明書を参照してください。
注. USB-シリアル変換ケーブルを接続したままで本製品を使用しないでください。

E5CC / E5CC-B / E5CC-U 外形寸法 4

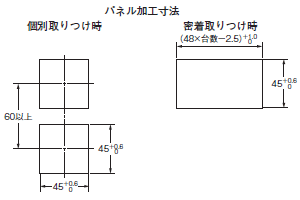

・取り付けパネル厚は1~5mmです。
・上下方向は密着取り付けはできませんので注意してください。(取り付け間隔を守ってください)
・防水になるように取り付けるには、本体に防水パッキンを挿入してください。
・複数台を取り付けて使用される場合、温度調節器の周囲温度が仕様を超えないようにご注意ください。
・形Y92A-48N とUSB -シリアル変換ケーブルを組み合わせてご使用になる場合は、制御盤の厚さは1~3mmとしてください。

形E5CC-U

E5CC / E5CC-B / E5CC-U 外形寸法 5

設定ツール用ポートは、本製品の上面部にあります。
設定ツールを使用する際、パソコンと温度調節器を接続するために使用します。
接続には専用のUSB -シリアル変換ケーブル(形E58-CIFQ2)が必要です。
接続方法に関する詳細は、USB-シリアル変換ケーブルの取扱説明書を参照してください。
注. USB-シリアル変換ケーブルを接続したままで本製品を使用しないでください。

E5CC / E5CC-B / E5CC-U 外形寸法 6

・取り付けパネル厚は1~5mmです。
・上下方向は密着取り付けはできませんので注意してください。(取り付け間隔を守ってください)
・複数台を取り付けて使用される場合、温度調節器の周囲温度が仕様を超えないようにご注意ください。
・形Y92A-48N とUSB -シリアル変換ケーブルを組み合わせてご使用になる場合は、制御盤の厚さは1~3mmとしてください。

オプション(別売)

USB-シリアル変換ケーブル

形E58-CIFQ2

E5CC / E5CC-B / E5CC-U 外形寸法 9

端子カバー

形E53-COV17

E5CC / E5CC-B / E5CC-U 外形寸法 11

端子カバー

形E53-COV23(3ヶ詰め)

E5CC / E5CC-B / E5CC-U 外形寸法 13

端子カバー(裏面接続ソケット 形P3GA-11用)

形Y92A-48G

E5CC / E5CC-B / E5CC-U 外形寸法 15

注. 裏面接続ソケット(形P3GA-11)に取り付けて使用することにより、フィンガープロテクトが可能です。

防水パッキン

形Y92S-P8〔DIN48×48用〕

E5CC / E5CC-B / E5CC-U 外形寸法 17

形E5CC/形E5CC-Bは製品に同梱されています。
形E5CC-Uは製品に同梱されていません。
防水パッキンを紛失、破損した場合は別途ご注文ください。
形E5CC/形E5CC-Bで防水パッキンを使用される場合、保護構造はIP66となります。(IP66の防水レベルを確保するために、ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。定期的な交換時期は使用環境によって異なります。お客様でご確認ください。3年以下を目安としてください。)
また、形E5CC-Uは防水パッキンを取り付けても防水機能は実現できません。

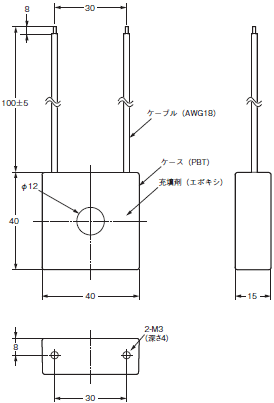

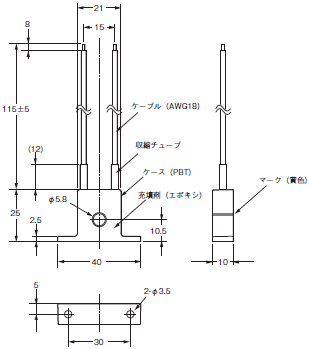

電流検出器

形E54-CT1

E5CC / E5CC-B / E5CC-U 外形寸法 19

形E54-CT1L

E5CC / E5CC-B / E5CC-U 外形寸法 20

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1、形E54-CT1L

E5CC / E5CC-B / E5CC-U 外形寸法 21

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

形E54-CT3

E5CC / E5CC-B / E5CC-U 外形寸法 22

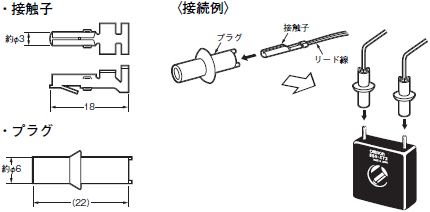

形E54-CT3付属品

E5CC / E5CC-B / E5CC-U 外形寸法 23

形E54-CT3L

E5CC / E5CC-B / E5CC-U 外形寸法 24

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3、形E54-CT3L

E5CC / E5CC-B / E5CC-U 外形寸法 25

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温度調節器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω

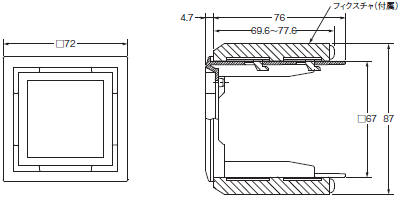

アダプタ

形Y92F-45

注1. すでに形E5B□用にパネル加工されている場合にご使用ください。
    2. アダプタの色は、黒色です。
    3. 形Y92F-45をご使用の場合、USB-シリアル変換ケーブル 形E58-CIFQ2は使用できません。
         USB-シリアル変換ケーブルで設定を行う場合は、パネル取り付け前に行ってください。
    4. 本体に付属している形Y92F-49との組み合わせはご使用できません。

E5CC / E5CC-B / E5CC-U 外形寸法 27

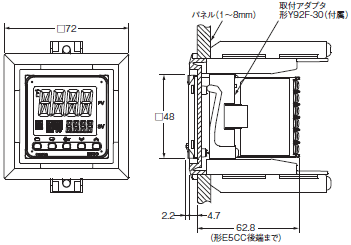

〈形E5CC取り付け例〉

E5CC / E5CC-B / E5CC-U 外形寸法 28

DINレール取り付けアダプタ

形Y92F-52

E5CC / E5CC-B / E5CC-U 外形寸法 30

注1. 端子カバーとの併用はできません。
   端子カバーを外してご使用ください。
注2. 形E5CC-Bには使用できません。

形E5CCをDINレールへ取り付けるためのアダプタです。
盤内取り付けのための板金や、後付けのための盤面穴あけ加工が不要になります。

〈形E5CC取り付け例〉

E5CC / E5CC-B / E5CC-U 外形寸法 31

防水カバー

形Y92A-48N

E5CC / E5CC-B / E5CC-U 外形寸法 33

取り付けアダプタ

形Y92F-49

E5CC / E5CC-B / E5CC-U 外形寸法 35

製品に同梱されています。
取り付けアダプタを紛失、破損した場合は別途ご注文ください。

フロントカバー

形Y92A-48D

E5CC / E5CC-B / E5CC-U 外形寸法 37

注. 防水パッキンを取り付けた状態では、ご使用いただけません。

軟質タイプのフロントカバーです。
カバーを装置したまま、製品を操作することができます。

フロントカバー

形Y92A-48H

E5CC / E5CC-B / E5CC-U 外形寸法 39

硬質タイプのフロントカバーです。
誤操作防止等にお使いください。

形E5CC-U配線用接続ソケット

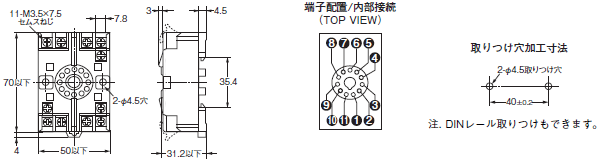

表面接続ソケット

形P2CF-11

E5CC / E5CC-B / E5CC-U 外形寸法 42

注1. フィンガープロテクトタイプ(形P2CF-11-E)も用意しております。
注2. 形P2CF-11(形P2CF-11-E)と形Y92F-45の組み合わせは使用できません。

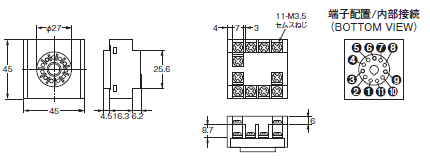

裏面接続ソケット

形P3GA-11

E5CC / E5CC-B / E5CC-U 外形寸法 44

注1. 他のタイプのソケットは、精度に影響を与えますので使用しないでください。
注2. フィンガープロテクト用端子カバー(形Y92A-48G)も用意しております。
注3. 形P3GA-11と形Y92F-45の組み合わせは使用できません。
