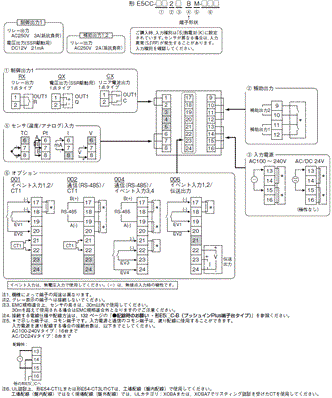

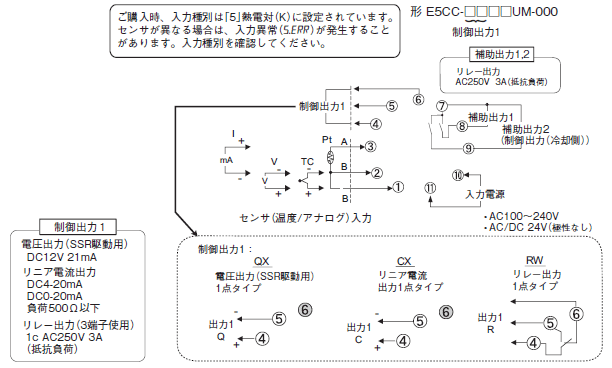

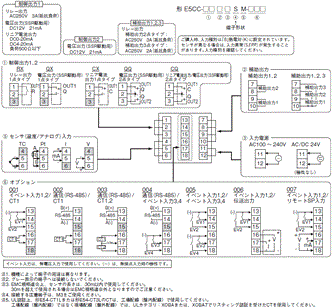

外部接続図

形E5CC（ねじ端子台タイプ）

形E5CC-B（プッシュインPlus端子台タイプ）

形E5CC-U（プラグインタイプ）

注1. 機種によって端子の用途は異なります。
注2. グレー表示の端子へは接続しないでください。
注3. EMC規格適合上、センサの長さは、30m以内で使用してください。30mを超えて使用される場合はEMC規格適合外となりますのでご注意ください。
注4. 接続する圧着端子は、M3.5の圧着端子をご使用ください。
