XS5 / XS2 / XS6
産業用イーサネットコネクタ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/04/01
RJ45コネクタ

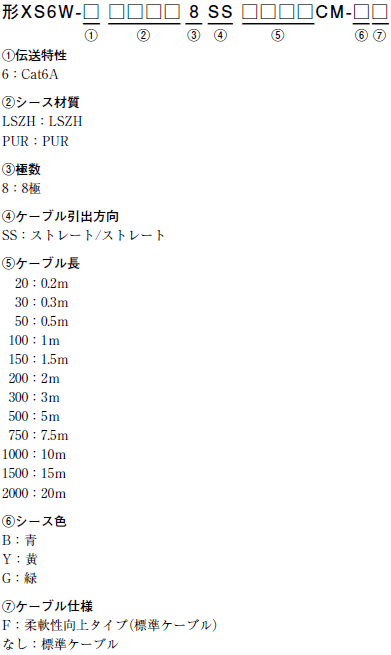

形式構成
形式基準
種類
| 形状 | ケーブル仕様 | 種類 | カテゴリ | ケーブル
シース材質 |
ケーブル長さ
（m） |
形式 |
|---|---|---|---|---|---|---|
 |
柔軟性向上
タイプ （標準ケーブル） |
両側コネクタ付
ケーブル （RJ45/RJ45） |
Cat6A | PUR | 0.2 | XS6W-6PUR8SS20CM-YF |
| 0.3 | XS6W-6PUR8SS30CM-YF | |||||
| 0.5 | XS6W-6PUR8SS50CM-YF | |||||
| 1 | XS6W-6PUR8SS100CM-YF | |||||
| 1.5 | XS6W-6PUR8SS150CM-YF | |||||
| 2 | XS6W-6PUR8SS200CM-YF | |||||
| 3 | XS6W-6PUR8SS300CM-YF | |||||
| 5 | XS6W-6PUR8SS500CM-YF | |||||
| 7.5 | XS6W-6PUR8SS750CM-YF | |||||
| 10 | XS6W-6PUR8SS1000CM-YF | |||||
| 15 | XS6W-6PUR8SS1500CM-YF | |||||
| 20 | XS6W-6PUR8SS2000CM-YF | |||||
 |
0.2 | XS6W-6PUR8SS20CM-BF | ||||
| 0.3 | XS6W-6PUR8SS30CM-BF | |||||
| 0.5 | XS6W-6PUR8SS50CM-BF | |||||
| 1 | XS6W-6PUR8SS100CM-BF | |||||
| 1.5 | XS6W-6PUR8SS150CM-BF | |||||
| 2 | XS6W-6PUR8SS200CM-BF | |||||
| 3 | XS6W-6PUR8SS300CM-BF | |||||
| 5 | XS6W-6PUR8SS500CM-BF | |||||
| 7.5 | XS6W-6PUR8SS750CM-BF | |||||
| 10 | XS6W-6PUR8SS1000CM-BF | |||||
| 15 | XS6W-6PUR8SS1500CM-BF | |||||
| 20 | XS6W-6PUR8SS2000CM-BF | |||||
 |
0.2 | XS6W-6PUR8SS20CM-GF | ||||
| 0.3 | XS6W-6PUR8SS30CM-GF | |||||
| 0.5 | XS6W-6PUR8SS50CM-GF | |||||
| 1 | XS6W-6PUR8SS100CM-GF | |||||
| 1.5 | XS6W-6PUR8SS150CM-GF | |||||
| 2 | XS6W-6PUR8SS200CM-GF | |||||
| 3 | XS6W-6PUR8SS300CM-GF | |||||
| 5 | XS6W-6PUR8SS500CM-GF | |||||
| 7.5 | XS6W-6PUR8SS750CM-GF | |||||
| 10 | XS6W-6PUR8SS1000CM-GF | |||||
| 15 | XS6W-6PUR8SS1500CM-GF | |||||
| 20 | XS6W-6PUR8SS2000CM-GF | |||||
 |
標準ケーブル | LSZH | 0.2 | XS6W-6LSZH8SS20CM-B | ||
| 0.3 | XS6W-6LSZH8SS30CM-B | |||||
| 0.5 | XS6W-6LSZH8SS50CM-B | |||||
| 1 | XS6W-6LSZH8SS100CM-B | |||||
| 1.5 | XS6W-6LSZH8SS150CM-B | |||||
| 2 | XS6W-6LSZH8SS200CM-B | |||||
| 3 | XS6W-6LSZH8SS300CM-B | |||||
| 5 | XS6W-6LSZH8SS500CM-B | |||||
| 7.5 | XS6W-6LSZH8SS750CM-B | |||||
| 10 | XS6W-6LSZH8SS1000CM-B | |||||
| 15 | XS6W-6LSZH8SS1500CM-B | |||||
| 20 | XS6W-6LSZH8SS2000CM-B | |||||
 |
0.2 | XS6W-6LSZH8SS20CM-Y | ||||
| 0.3 | XS6W-6LSZH8SS30CM-Y | |||||
| 0.5 | XS6W-6LSZH8SS50CM-Y | |||||
| 1 | XS6W-6LSZH8SS100CM-Y | |||||
| 1.5 | XS6W-6LSZH8SS150CM-Y | |||||
| 2 | XS6W-6LSZH8SS200CM-Y | |||||
| 3 | XS6W-6LSZH8SS300CM-Y | |||||
| 5 | XS6W-6LSZH8SS500CM-Y | |||||
| 7.5 | XS6W-6LSZH8SS750CM-Y | |||||
| 10 | XS6W-6LSZH8SS1000CM-Y | |||||
| 15 | XS6W-6LSZH8SS1500CM-Y | |||||
| 20 | XS6W-6LSZH8SS2000CM-Y | |||||
 |
0.2 | XS6W-6LSZH8SS20CM-G | ||||
| 0.3 | XS6W-6LSZH8SS30CM-G | |||||
| 0.5 | XS6W-6LSZH8SS50CM-G | |||||
| 1 | XS6W-6LSZH8SS100CM-G | |||||
| 1.5 | XS6W-6LSZH8SS150CM-G | |||||
| 2 | XS6W-6LSZH8SS200CM-G | |||||
| 3 | XS6W-6LSZH8SS300CM-G | |||||
| 5 | XS6W-6LSZH8SS500CM-G | |||||
| 7.5 | XS6W-6LSZH8SS750CM-G | |||||
| 10 | XS6W-6LSZH8SS1000CM-G | |||||
| 15 | XS6W-6LSZH8SS1500CM-G | |||||
| 20 | XS6W-6LSZH8SS2000CM-G |
M12コネクタ（丸型防水コネクタ）、RJ45コネクタ

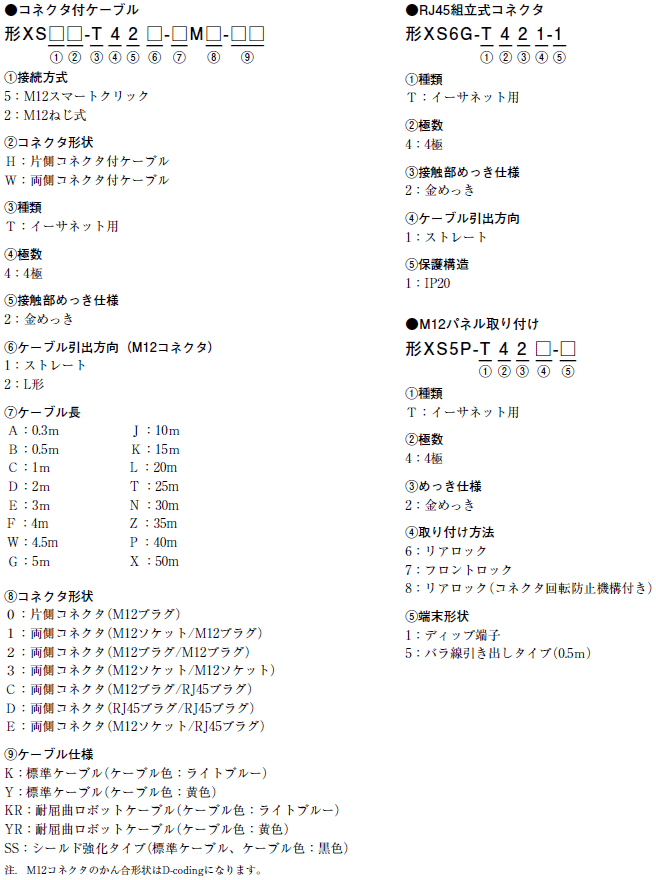

形式構成
形式基準
形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類」にある形式からお選びください。
種類
| 形状 | ケーブル仕様 | カテゴリ | ケーブル
シース材質 |
種類 | ケーブル
長さ（m） |
形式 | |
|---|---|---|---|---|---|---|---|
 |
標準ケーブル | Cat5e | PVC | プラグ片側
コネクタ付ケーブル （M12スマートクリック ストレート） |
0.5 | XS5H-T421-BM0-K | |
| 1 | XS5H-T421-CM0-K | ||||||
| 2 | XS5H-T421-DM0-K | ||||||
| 3 | XS5H-T421-EM0-K | ||||||
| 5 | XS5H-T421-GM0-K | ||||||
| 10 | XS5H-T421-JM0-K | ||||||
| 15 | XS5H-T421-KM0-K | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
0.5 | XS5W-T421-BM2-K | ||||
| 1 | XS5W-T421-CM2-K | ||||||
| 2 | XS5W-T421-DM2-K | ||||||
| 3 | XS5W-T421-EM2-K | ||||||
| 5 | XS5W-T421-GM2-K | ||||||
| 10 | XS5W-T421-JM2-K | ||||||
| 15 | XS5W-T421-KM2-K | ||||||
| 0.3 | XS5W-T421-AM2-Y | ||||||
| 0.5 | XS5W-T421-BM2-Y | ||||||
| 1 | XS5W-T421-CM2-Y | ||||||
| 2 | XS5W-T421-DM2-Y | ||||||
| 3 | XS5W-T421-EM2-Y | ||||||
| 5 | XS5W-T421-GM2-Y | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート/RJ45） |
0.3 | XS5W-T421-AMC-K | ||||
| 0.5 | XS5W-T421-BMC-K | ||||||
| 1 | XS5W-T421-CMC-K | ||||||
| 2 | XS5W-T421-DMC-K | ||||||
| 3 | XS5W-T421-EMC-K | ||||||
| 5 | XS5W-T421-GMC-K | ||||||
| 10 | XS5W-T421-JMC-K | ||||||
| 15 | XS5W-T421-KMC-K | ||||||
| 0.3 | XS5W-T421-AMC-Y | ||||||
| 0.5 | XS5W-T421-BMC-Y | ||||||
| 1 | XS5W-T421-CMC-Y | ||||||
| 2 | XS5W-T421-DMC-Y | ||||||
| 3 | XS5W-T421-EMC-Y | ||||||
| 5 | XS5W-T421-GMC-Y | ||||||
 |
プラグ片側
コネクタ付ケーブル （M12スマートクリック L形） |
0.3 | XS5H-T422-AM0-K | ||||
| 0.5 | XS5H-T422-BM0-K | ||||||
| 1 | XS5H-T422-CM0-K | ||||||
| 2 | XS5H-T422-DM0-K | ||||||
| 3 | XS5H-T422-EM0-K | ||||||
| 5 | XS5H-T422-GM0-K | ||||||
| 10 | XS5H-T422-JM0-K | ||||||
| 15 | XS5H-T422-KM0-K | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック L形 /M12スマートクリック L形） |
0.3 | XS5W-T422-AM2-K | ||||
| 0.5 | XS5W-T422-BM2-K | ||||||
| 1 | XS5W-T422-CM2-K | ||||||
| 2 | XS5W-T422-DM2-K | ||||||
| 3 | XS5W-T422-EM2-K | ||||||
| 5 | XS5W-T422-GM2-K | ||||||
| 10 | XS5W-T422-JM2-K | ||||||
| 15 | XS5W-T422-KM2-K | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック L形/RJ45） |
0.3 | XS5W-T422-AMC-K | ||||
| 0.5 | XS5W-T422-BMC-K | ||||||
| 1 | XS5W-T422-CMC-K | ||||||
| 2 | XS5W-T422-DMC-K | ||||||
| 3 | XS5W-T422-EMC-K | ||||||
| 5 | XS5W-T422-GMC-K | ||||||
| 10 | XS5W-T422-JMC-K | ||||||
| 15 | XS5W-T422-KMC-K | ||||||
 |
プラグ両側
コネクタ付ケーブル （RJ45/RJ45） |
0.3 | XS5W-T421-AMD-K | ||||
| 0.5 | XS5W-T421-BMD-K | ||||||
| 1 | XS5W-T421-CMD-K | ||||||
| 2 | XS5W-T421-DMD-K | ||||||
| 3 | XS5W-T421-EMD-K | ||||||
| 5 | XS5W-T421-GMD-K | ||||||
| 10 | XS5W-T421-JMD-K | ||||||
| 15 | XS5W-T421-KMD-K | ||||||
 |
ソケット/プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
0.5 | XS5W-T421-BM1-K | ||||
| 1 | XS5W-T421-CM1-K | ||||||
| 2 | XS5W-T421-DM1-K | ||||||
| 3 | XS5W-T421-EM1-K | ||||||
| 5 | XS5W-T421-GM1-K | ||||||
| 10 | XS5W-T421-JM1-K | ||||||
| 15 | XS5W-T421-KM1-K | ||||||
 |
ソケット/プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート/RJ45） |
0.5 | XS5W-T421-BME-K | ||||
| 1 | XS5W-T421-CME-K | ||||||
| 2 | XS5W-T421-DME-K | ||||||
| 3 | XS5W-T421-EME-K | ||||||
| 5 | XS5W-T421-GME-K | ||||||
| 10 | XS5W-T421-JME-K | ||||||
| 15 | XS5W-T421-KME-K | ||||||
 |
ソケット両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
1 | XS5W-T421-CM3-K | ||||
| 2 | XS5W-T421-DM3-K | ||||||
| 耐屈曲
ロボット ケーブル |
0.5 | XS5W-T421-BM3-YR | |||||
 |
ソケット/プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
0.5 | XS5W-T421-BM1-KR | ||||
| 1 | XS5W-T421-CM1-KR | ||||||
| 2 | XS5W-T421-DM1-KR | ||||||
| 3 | XS5W-T421-EM1-KR | ||||||
| 5 | XS5W-T421-GM1-KR | ||||||
| 10 | XS5W-T421-JM1-KR | ||||||
| 15 | XS5W-T421-KM1-KR | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
0.5 | XS5W-T421-BM2-KR | ||||
| 1 | XS5W-T421-CM2-KR | ||||||
| 2 | XS5W-T421-DM2-KR | ||||||
| 3 | XS5W-T421-EM2-KR | ||||||
| 5 | XS5W-T421-GM2-KR | ||||||
| 10 | XS5W-T421-JM2-KR | ||||||
| 15 | XS5W-T421-KM2-KR | ||||||
| 1 | XS5W-T421-CM2-YR | ||||||
| 2 | XS5W-T421-DM2-YR | ||||||
| 3 | XS5W-T421-EM2-YR | ||||||
| 5 | XS5W-T421-GM2-YR | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート/RJ45） |
0.5 | XS5W-T421-BMC-KR | ||||
| 1 | XS5W-T421-CMC-KR | ||||||
| 2 | XS5W-T421-DMC-KR | ||||||
| 3 | XS5W-T421-EMC-KR | ||||||
| 5 | XS5W-T421-GMC-KR | ||||||
| 10 | XS5W-T421-JMC-KR | ||||||
| 15 | XS5W-T421-KMC-KR | ||||||
| 3 | XS5W-T421-EMC-YR | ||||||
| 5 | XS5W-T421-GMC-YR | ||||||
| 10 | XS5W-T421-JMC-YR | ||||||
| 15 | XS5W-T421-KMC-YR | ||||||
| 20 | XS5W-T421-LMC-YR | ||||||
 |
プラグ両側
コネクタ付ケーブル （RJ45/RJ45） |
0.5 | XS5W-T421-BMD-KR | ||||
| 1 | XS5W-T421-CMD-KR | ||||||
| 2 | XS5W-T421-DMD-KR | ||||||
| 3 | XS5W-T421-EMD-KR | ||||||
| 5 | XS5W-T421-GMD-KR | ||||||
| 10 | XS5W-T421-JMD-KR | ||||||
| 15 | XS5W-T421-KMD-KR | ||||||
| 0.5 | XS5W-T421-BMD-YR | ||||||
| 1 | XS5W-T421-CMD-YR | ||||||
| 2 | XS5W-T421-DMD-YR | ||||||
| 3 | XS5W-T421-EMD-YR | ||||||
| 5 | XS5W-T421-GMD-YR | ||||||
 |
シールド強化
タイプ （標準ケーブル） |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート /M12スマートクリック ストレート） |
0.5 | XS5W-T421-BM2-SS | |||
| 1 | XS5W-T421-CM2-SS | ||||||
| 2 | XS5W-T421-DM2-SS | ||||||
| 3 | XS5W-T421-EM2-SS | ||||||
| 5 | XS5W-T421-GM2-SS | ||||||
| 10 | XS5W-T421-JM2-SS | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12スマートクリック ストレート/RJ45） |
0.5 | XS5W-T421-BMC-SS | ||||
| 1 | XS5W-T421-CMC-SS | ||||||
| 2 | XS5W-T421-DMC-SS | ||||||
| 3 | XS5W-T421-EMC-SS | ||||||
| 5 | XS5W-T421-GMC-SS | ||||||
| 10 | XS5W-T421-JMC-SS | ||||||
 |
シールド強化
タイプ （標準ケーブル） |
Cat5e | PVC | プラグ両側
コネクタ付ケーブル （M12ねじ式 ストレート/ M12ねじ式 ストレート） |
0.5 | XS2W-T421-BM2-SS | |
| 1 | XS2W-T421-CM2-SS | ||||||
| 2 | XS2W-T421-DM2-SS | ||||||
| 3 | XS2W-T421-EM2-SS | ||||||
| 5 | XS2W-T421-GM2-SS | ||||||
| 10 | XS2W-T421-JM2-SS | ||||||
 |
プラグ両側
コネクタ付ケーブル （M12ねじ式 ストレート /RJ45） |
0.5 | XS2W-T421-BMC-SS | ||||
| 1 | XS2W-T421-CMC-SS | ||||||
| 2 | XS2W-T421-DMC-SS | ||||||
| 3 | XS2W-T421-EMC-SS | ||||||
| 5 | XS2W-T421-GMC-SS | ||||||
| 10 | XS2W-T421-JMC-SS | ||||||
 |
―― | Cat5 | ―― | RJ45組立式コネクタ | ―― | XS6G-T421-1 | |
 |
Cat5e | M12パネル
取り付け コネクタ ＊ |
リアロックタイプ | 0.5 | XS5P-T426-5 | ||
| リアロックタイプ
（コネクタ回転防止 機構付き） |
0.5 | XS5P-T428-5 | |||||
| フロントロック
タイプ |
0.5 | XS5P-T427-5 | |||||
 |
M12パネル取り付け
プリント基板用ストレート端子 ＊ |
―― | XS5P-T426-1 | ||||
注. 上記以外のケーブル長さについては、カタログをご確認ください。
注. 上記以外の仕様については弊社へお問い合わせください。
＊リアロックタイプは、パネルの前から取り付け、後からナットを締めます。
フロントロックタイプは、パネルの後から取り付け、前からナットを締めます。
