D2SW-P
シール形超小形基本スイッチ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2023/06/19
端子の種類／形状
はんだづけ端子
タブ端子（＃110）
プリント基板用端子
リード線付
〈プリント基板加工寸法（参考）〉
取りつけ穴加工寸法
外形寸法／動作特性
イラスト・図面は、はんだづけ端子の場合です。
タブ端子（＃110）、プリント基板用端子、リード線タイプの詳細については、「端子の種類／形状」をご覧ください。
□の中には接触仕様、端子仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

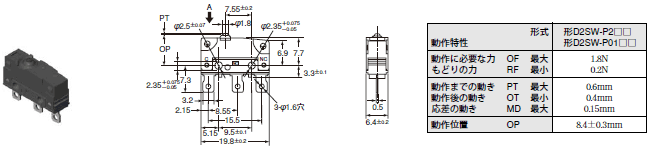

ピン押ボタン形
形D2SW-P2□□
形D2SW-P01□□
ヒンジ・レバー形
形D2SW-P2L1□□
形D2SW-P01L1□□
ヒンジ・ローラ・レバー形
形D2SW-P2L2□□
形D2SW-P01L2□□

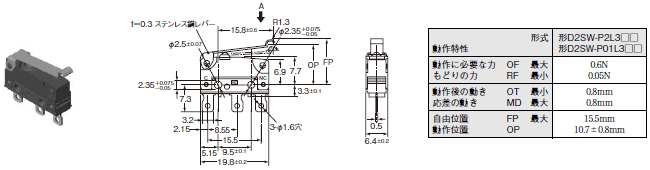

ヒンジ・アール・レバー形
形D2SW-P2L3□□
形D2SW-P01L3□□
注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向（
）に動作した場合です。
