R88M-K, R88D-KN□-ECT

ACサーボモータ/ドライバ[G5シリーズ EtherCAT通信内蔵タイプ]

R88M-K, R88D-KN□-ECT

高速・高精度なG5シリーズが超高速EtherCAT通信に対応

EU指令改正(2016/4/19～)について、当社2015年12月生産分より準拠しております。2015年11月以前の生産分につきましては準拠しておりませんのでご注意ください。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

モータ選定ツール

従来の「モータ選定プログラム」が大幅にリニューアルして登場！

カートを見る

この商品について

関連情報

情報更新 : 2022/12/19

（単位：mm）

ACサーボドライバ

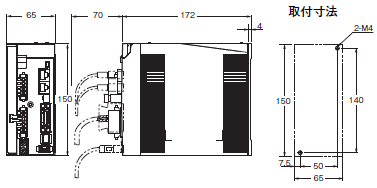

〈壁面取り付けの場合〉

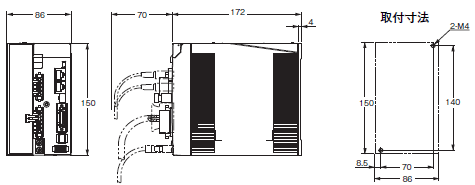

単相AC100V用　　　　　 形R88D-KNA5L-ECT/-KN01L-ECT（50～100W）
単相／三相AC200V用　形R88D-KN01H-ECT/-KN02H-ECT（100～200W）

R88M-K, R88D-KN□-ECT 外形寸法 3

単相AC100V用　　　　　　形R88D-KN02L-ECT（200W）
単相／三相AC200V用　形R88D-KN04H-ECT（400W）

R88M-K, R88D-KN□-ECT 外形寸法 4

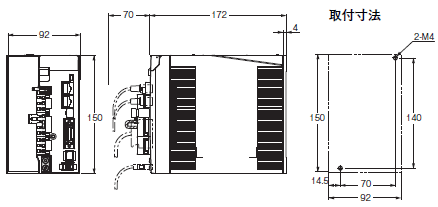

単相AC100V用　　　　　 形R88D-KN04L-ECT（400W）
単相／三相AC200V用　形R88D-KN08H-ECT（750W）

R88M-K, R88D-KN□-ECT 外形寸法 5

単相／三相AC200V用　形R88D-KN10H-ECT/-KN15H-ECT（900W～1.5kW）

R88M-K, R88D-KN□-ECT 外形寸法 6

三相AC200V用　形R88D-KN20H-ECT（2kW）

R88M-K, R88D-KN□-ECT 外形寸法 7

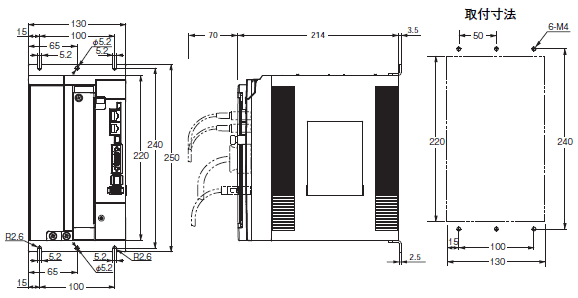

三相AC200V用　形R88D-KN30H-ECT/-KN50H-ECT（3～5kW）

R88M-K, R88D-KN□-ECT 外形寸法 8

三相AC200V用　形R88D-KN75H-ECT（7.5kW）

R88M-K, R88D-KN□-ECT 外形寸法 9

三相AC200V用　形R88D-KN150H-ECT（15kW）

R88M-K, R88D-KN□-ECT 外形寸法 10

三相AC400V用　形R88D-KN06F-ECT/-KN10F-ECT（600W～1.0kW）
三相AC400V用　形R88D-KN15F-ECT（1.5kW）

R88M-K, R88D-KN□-ECT 外形寸法 11

三相AC400V用　形R88D-KN20F-ECT（2kW）

R88M-K, R88D-KN□-ECT 外形寸法 12

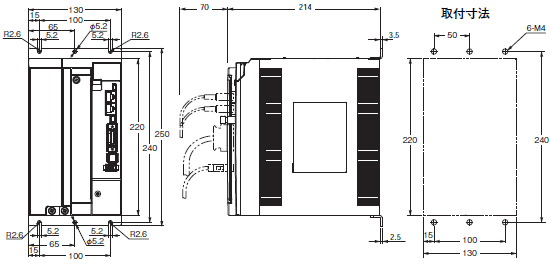

三相AC400V用　形R88D-KN30F-ECT/-KN50F-ECT（3～5kW）

R88M-K, R88D-KN□-ECT 外形寸法 13

三相AC400V用　形R88D-KN75F-ECT（7.5kW）

R88M-K, R88D-KN□-ECT 外形寸法 14

三相AC400V用　形R88D-KN150F-ECT（15kW）

R88M-K, R88D-KN□-ECT 外形寸法 15

ACサーボモータ

〈シリンダタイプ〉
3000r/minモータ（100V・200V）

50W/100W
・ブレーキ無し
・形R88M-K05030H（-S2）/-K10030□（-S2）【INC】
・形R88M-K05030T（-S2）/-K10030□（-S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 19

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

・ブレーキ付き
・形R88M-K05030H-B（S2）/-K10030□-B（S2）【INC】
・形R88M-K05030T-B（S2）/-K10030□-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 22

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

200W/400W
・ブレーキ無し
・形R88M-K20030□（-S2）/-K40030□（-S2）【INC】
・形R88M-K20030□（-S2）/-K40030□（-S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 25

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

・ブレーキ付き
・形R88M-K20030□-B（S2）/-K40030□-B（S2）【INC】
・形R88M-K20030□-B（S2）/-K40030□-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 28

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

750W
・ブレーキ無し
・形R88M-K75030H（-S2）【INC】
・形R88M-K75030T（-S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 31

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

・ブレーキ付き
・形R88M-K75030H-B（S2）【INC】
・形R88M-K75030T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 34

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1kW/1.5kW/2kW
・ブレーキ無し
・形R88M-K1K030H（-S2）/-K1K530H（-S2）/-K2K030H（-S2）【INC】
・形R88M-K1K030T（-S2）/-K1K530T（-S2）/-K2K030T（-S2）【ABS】

・ブレーキ付き
・形R88M-K1K030H-B（S2）/-K1K530H-B（S2）/-K2K030H-B（S2）【INC】
・形R88M-K1K030T-B（S2）/-K1K530T-B（S2）/-K2K030T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 37

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

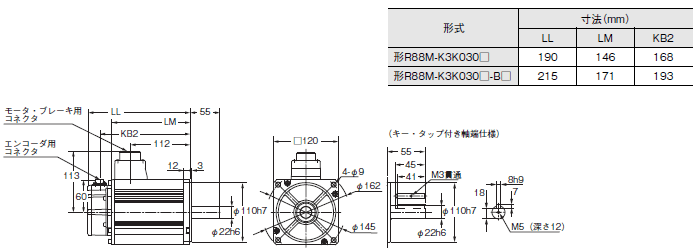

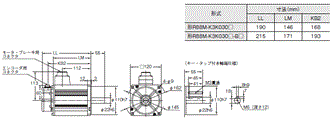

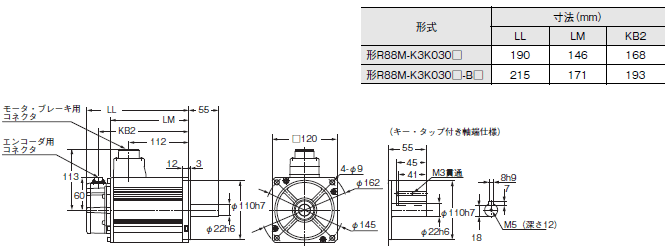

3kW
・ブレーキ無し
・形R88M-K3K030H（-S2）【INC】
・形R88M-K3K030T（-S2）【ABS】

・ブレーキ付き
・形R88M-K3K030H-B（S2）【INC】
・形R88M-K3K030T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 40

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

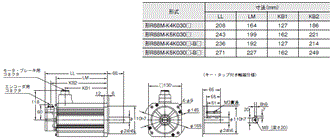

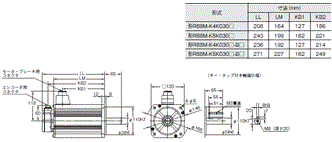

4kW/5kW
・ブレーキ無し
・形R88M-K4K030H（-S2）/-K5K030H（-S2）【INC】
・形R88M-K4K030T（-S2）/-K5K030T（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K030H-B（S2）/-K5K030H-B（S2）【INC】
・形R88M-K4K030T-B（S2）/-K5K030T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 43

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

3000r/minモータ（400V）

750W/1kW/1.5kW/2kW
・ブレーキ無し
・形R88M-K75030F（-S2）/-K1K030F（-S2）/-K1K530F（-S2）/-K2K030F（-S2）【INC】
・形R88M-K75030C（-S2）/-K1K030C（-S2）/-K1K530C（-S2）/-K2K030C（-S2）【ABS】

・ブレーキ付き
・形R88M-K75030F-B（S2）/-K1K030F-B（S2）/-K1K530F-B（S2）/-K2K030F-B（S2）【INC】
・形R88M-K75030C-B（S2）/-K1K030C-B（S2）/-K1K530C-B（S2）/-K2K030C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 47

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

3kW
・ブレーキ無し
・形R88M-K3K030F（-S2）【INC】
・形R88M-K3K030C（-S2）【ABS】

・ブレーキ付き
・形R88M-K3K030F-B（S2）【INC】
・形R88M-K3K030C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 50

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

4kW/5kW
・ブレーキ無し
・形R88M-K4K030F（-S2）/-K5K030F（-S2）【INC】
・形R88M-K4K030C（-S2）/-K5K030C（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K030F-B（S2）/-K5K030F-B（S2）【INC】
・形R88M-K4K030C-B（S2）/-K5K030C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 53

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1,500r/min、2,000r/minモータ（200V）

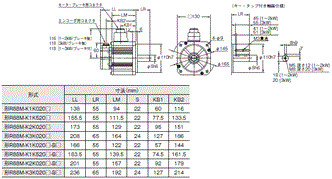

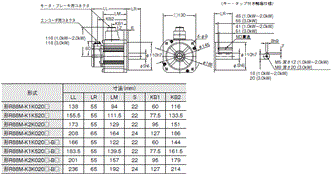

1kW/1.5kW/2kW/3kW
・ブレーキ無し
・形R88M-K1K020H（-S2）/-K1K520H（-S2）/-K2K020H（-S2）/-K3K020H（-S2）【INC】
・形R88M-K1K020T（-S2）/-K1K520T（-S2）/-K2K020T（-S2）/-K3K020T（-S2）【ABS】

・ブレーキ付き
・形R88M-K1K020H-B（S2）/-K1K520H-B（S2）/-K2K020H-B（S2）/-K3K020H-B（S2）【INC】
・形R88M-K1K020T-B（S2）/-K1K520T-B（S2）/-K2K020T-B（S2）/-K3K020T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 57

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

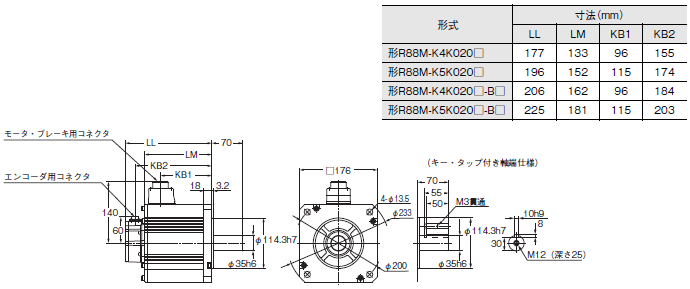

4kW/5kW
・ブレーキ無し
・形R88M-K4K020H（-S2）/-K5K020H（-S2）【INC】
・形R88M-K4K020T（-S2）/-K5K020T（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K020H-B（S2）/-K5K020H-B（S2）【INC】
・形R88M-K4K020T-B（S2）/-K5K020T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 60

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

7.5kW
・ブレーキ無し
・形R88M-K7K515T（-S2）【ABS】

・ブレーキ付き
・形R88M-K7K515T-B（-S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 63

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

11kW/15kW
・ブレーキ無し
・形R88M-K11K015T（-S2）/-K15K015T（-S2）【ABS】

・ブレーキ付き
・形R88M-K11K015T-B（S2）/-K15K015T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 66

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1,500r/min、2,000r/minモータ（400V）

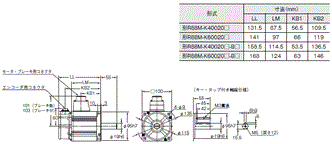

400W/600W
・ブレーキ無し
・形R88M-K40020F（-S2）/-K60020F（-S2）【INC】
・形R88M-K40020C（-S2）/-K60020C（-S2）【ABS】

・ブレーキ付き
・形R88M-K40020F-B（S2）/-K60020F-B（S2）【INC】
・形R88M-K40020C-B（S2）/-K60020C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 70

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1kW/1.5kW/2kW/3kW
・ブレーキ無し
・形R88M-K1K020F（-S2）/-K1K520F（-S2）/-K2K020F（-S2）/-K3K020F（-S2）【INC】
・形R88M-K1K020C（-S2）/-K1K520C（-S2）/-K2K020C（-S2）/-K3K020C（-S2）【ABS】

・ブレーキ付き
・形R88M-K1K020F-B（S2）/-K1K520F-B（S2）/-K2K020F-B（S2）/-K3K020F-B（S2）【INC】
・形R88M-K1K020C-B（S2）/-K1K520C-B（S2）/-K2K020C-B（S2）/-K3K020C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 73

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

4kW/5kW
・ブレーキ無し
・形R88M-K4K020F（-S2）/-K5K020F（-S2）【INC】
・形R88M-K4K020C（-S2）/-K5K020C（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K020F-B（S2）/-K5K020F-B（S2）【INC】
・形R88M-K4K020C-B（S2）/-K5K020C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 76

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

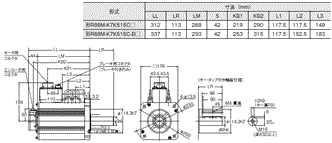

7.5kW
・ブレーキ無し
・R88M-K7K515C（-S2）【ABS】

・ブレーキ付き
・R88M-K7K515C-B（-S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 79

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

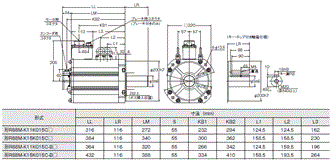

11kW/15kW
・ブレーキ無し
・形R88M-K11K015C（-S2）/-K15K015C（-S2）【ABS】

・ブレーキ付き
・形R88M-K11K015C-B（S2）/-K15K015C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 82

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1000r/minモータ（200V）

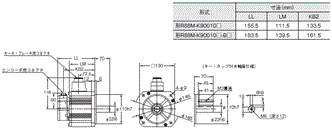

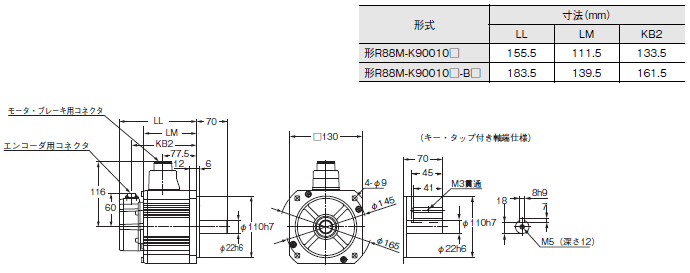

900W
・ブレーキ無し
・形R88M-K90010H（-S2）【INC】
・形R88M-K90010T（-S2）【ABS】

・ブレーキ付き
・形R88M-K90010H-B（S2）【INC】
・形R88M-K90010T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 86

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

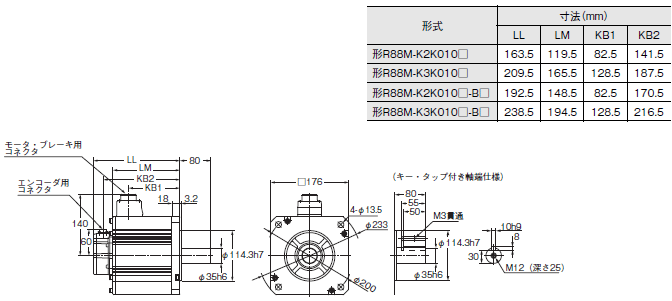

2kW/3kW
・ブレーキ無し
・形R88M-K2K010H（-S2）/-K3K010H（-S2）【INC】
・形R88M-K2K010T（-S2）/-K3K010T（-S2）【ABS】

・ブレーキ付き
・形R88M-K2K010H-B（S2）/-K3K010H-B（S2）【INC】
・形R88M/-K2K010T-B（S2）/-K3K010T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 89

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

4.5kW
・ブレーキ無し
・形R88M-K4K510T（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K510T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 92

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

6kW
・ブレーキ無し
・形R88M-K6K010T（-S2）【ABS】

・ブレーキ付き
・形R88M-K6K010T-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 95

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

1000r/minモータ（400V）

900W
・ブレーキ無し
・形R88M-K90010F（-S2）【INC】
・形R88M-K90010C（-S2）【ABS】

・ブレーキ付き
・形R88M-K90010F-B（S2）【INC】
・形R88M-K90010C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 99

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

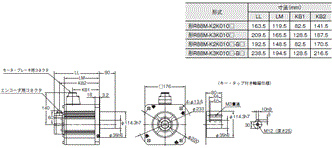

2kW/3kW
・ブレーキ無し
・形R88M-K2K010F（-S2）/-K3K010F（-S2）【INC】
・形R88M-K2K010C（-S2）/-K3K010C（-S2）【ABS】

・ブレーキ付き
・形R88M-K2K010F-B（S2）/-K3K010F-B（S2）【INC】
・形R88M-K2K010C-B（S2）/-K3K010C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 102

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

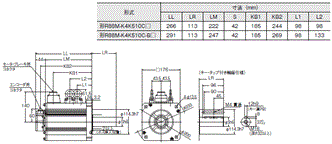

4.5kW
・ブレーキ無し
・形R88M-K4K510C（-S2）【ABS】

・ブレーキ付き
・形R88M-K4K510C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 105

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。

6kW
・ブレーキ無し
・形R88M-K6K010C（-S2）【ABS】

・ブレーキ付き
・形R88M-K6K010C-B（S2）【ABS】

R88M-K, R88D-KN□-ECT 外形寸法 108

注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
　　 形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
