H5CZ
デジタルタイマ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2011/01/24
本体
タイマ本体

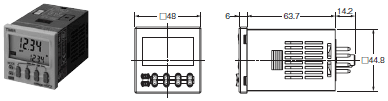

形H5CZ-L8□（埋込み取りつけ/表面取りつけ）

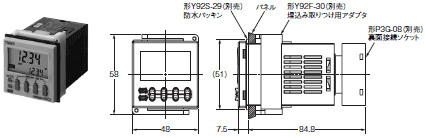

アダプタ装着時の寸法
形H5CZ-L8□（アダプタ・防水パッキンは別売です）
パネルカット
標準パネルカットは下図のとおりです。（DIN43700準拠）
注1. 取りつけパネルの板厚は1～5mmです。
注2. アダプタのフック側方向への取りつけ間隔は、作業性を考慮すると15mm以上（パネルカット間隔60mm以上）空けることを推奨します。
注3. 横方向の密着取りつけが可能です。埋め込み取りつけアダプタはフックのない面が横になるよう取りつけてください。ただし、密着取りつけ時は、耐水性が失われます。
ソケット取りつけ時の寸法
＊DINレールの種類により異なります。（参考値）
