（単位：mm）
R88M-K, R88D-KN□-ML2
ACサーボモータ/ドライバ[G5シリーズ MECHATROLINK-Ⅱ通信内蔵タイプ]
高速・高精度なG5シリーズがMECHATROLINK-II通信で接続可能
EU指令改正(2016/4/19～)について、当社2015年12月生産分より準拠しております。2015年11月以前の生産分につきましては準拠しておりませんのでご注意ください。
※ Web特別価格提供品
モータ選定ツール
従来の「モータ選定プログラム」が大幅にリニューアルして登場！
情報更新 : 2022/12/19
ACサーボドライバ
〈壁面取り付けの場合〉
単相AC100V用 形R88D-KNA5L-ML2/-KN01L-ML2（50～100W）
単相／三相AC200V用 形R88D-KN01H-ML2/-KN02H-ML2（100～200W）
単相AC100V用 形R88D-KN02L-ML2（200W）
単相／三相AC200V用 形R88D-KN04H-ML2（400W）
単相AC100V用 形R88D-KN04L-ML2（400W）

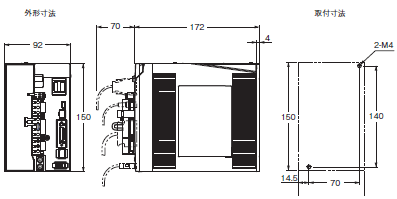

単相／三相AC200V用 形R88D-KN08H-ML2（750W）

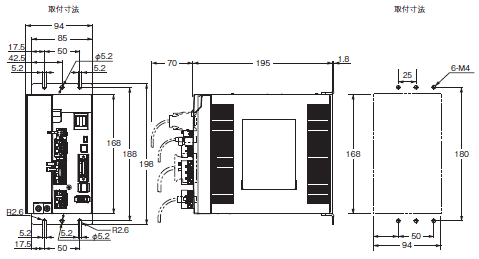

単相／三相AC200V用 形R88D-KN10H-ML2/-KN15H-ML2（900W～1.5kW）
三相AC200V用 形R88D-KN20H-ML2（2kW）

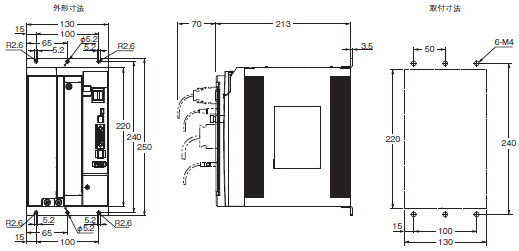

三相AC200V用 形R88D-KN30H-ML2/-KN50H-ML2（3～5kW）
三相AC400V用 形R88D-KN06F-ML2/-KN10F-ML2（600W～1.0kW）
三相AC400V用 形R88D-KN15F-ML2（1.5kW）
三相AC400V用 形R88D-KN20F-ML2（2kW）

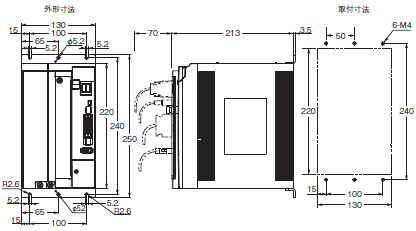

三相AC400V用 形R88D-KN30F-ML2/-KN50F-ML2（3～5kW）
ACサーボモータ
〈シリンダタイプ〉
3000r/minモータ（100V・200V）
50W/100W
・ブレーキ無し
・形R88M-K05030H（-S2）/-K10030□（-S2）【INC】
・形R88M-K05030T（-S2）/-K10030□（-S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
・ブレーキ付き
・形R88M-K05030H-B（S2）/-K10030□-B（S2）【INC】
・形R88M-K05030T-B（S2）/-K10030□-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
200W/400W
・ブレーキ無し
・形R88M-K20030□（-S2）/-K40030□（-S2）【INC】
・形R88M-K20030□（-S2）/-K40030□（-S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
・ブレーキ付き
・形R88M-K20030□-B（S2）/-K40030□-B（S2）【INC】
・形R88M-K20030□-B（S2）/-K40030□-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
750W
・ブレーキ無し
・形R88M-K75030H（-S2）【INC】
・形R88M-K75030T（-S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
・ブレーキ付き
・形R88M-K75030H-B（S2）【INC】
・形R88M-K75030T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1kW/1.5kW/2kW
・ブレーキ無し
・形R88M-K1K030H（-S2）/-K1K530H（-S2）/-K2K030H（-S2）【INC】
・形R88M-K1K030T（-S2）/-K1K530T（-S2）/-K2K030T（-S2）【ABS】
・ブレーキ付き
・形R88M-K1K030H-B（S2）/-K1K530H-B（S2）/-K2K030H-B（S2）【INC】
・形R88M-K1K030T-B（S2）/-K1K530T-B（S2）/-K2K030T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
3kW
・ブレーキ無し
・形R88M-K3K030H（-S2）【INC】
・形R88M-K3K030T（-S2）【ABS】
・ブレーキ付き
・形R88M-K3K030H-B（S2）【INC】
・形R88M-K3K030T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4kW/5kW
・ブレーキ無し
・形R88M-K4K030H（-S2）/-K5K030H（-S2）【INC】
・形R88M-K4K030T（-S2）/-K5K030T（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K030H-B（S2）/-K5K030H-B（S2）【INC】
・形R88M-K4K030T-B（S2）/-K5K030T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
3000r/minモータ（400V）
750W/1kW/1.5kW/2kW
・ブレーキ無し
・形R88M-K75030F（-S2）/-K1K030F（-S2）/-K1K530F（-S2）/-K2K030F（-S2）【INC】
・形R88M-K75030C（-S2）/-K1K030C（-S2）/-K1K530C（-S2）/-K2K030C（-S2）【ABS】
・ブレーキ付き
・形R88M-K75030F-B（S2）/-K1K030F-B（S2）/-K1K530F-B（S2）/-K2K030F-B（S2）【INC】
・形R88M-K75030C-B（S2）/-K1K030C-B（S2）/-K1K530C-B（S2）/-K2K030C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
3kW
・ブレーキ無し
・形R88M-K3K030F（-S2）【INC】
・形R88M-K3K030C（-S2）【ABS】
・ブレーキ付き
・形R88M-K3K030F-B（S2）【INC】
・形R88M-K3K030C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4kW/5kW
・ブレーキ無し
・形R88M-K4K030F（-S2）/-K5K030F（-S2）【INC】
・形R88M-K4K030C（-S2）/-K5K030C（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K030F-B（S2）/-K5K030F-B（S2）【INC】
・形R88M-K4K030C-B（S2）/-K5K030C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1,500r/min、2,000r/minモータ（200V）
1kW/1.5kW/2kW/3kW
・ブレーキ無し
・形R88M-K1K020H（-S2）/-K1K520H（-S2）/-K2K020H（-S2）/-K3K020H（-S2）【INC】
・形R88M-K1K020T（-S2）/-K1K520T（-S2）/-K2K020T（-S2）/-K3K020T（-S2）【ABS】
・ブレーキ付き
・形R88M-K1K020H-B（S2）/-K1K520H-B（S2）/-K2K020H-B（S2）/-K3K020H-B（S2）【INC】
・形R88M-K1K020T-B（S2）/-K1K520T-B（S2）/-K2K020T-B（S2）/-K3K020T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4kW/5kW
・ブレーキ無し
・形R88M-K4K020H（-S2）/-K5K020H（-S2）【INC】
・形R88M-K4K020T（-S2）/-K5K020T（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K020H-B（S2）/-K5K020H-B（S2）【INC】
・形R88M-K4K020T-B（S2）/-K5K020T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
7.5kW
・ブレーキ無し
・形R88M-K7K515T（-S2）【ABS】
・ブレーキ付き
・形R88M-K7K515T-B（-S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
11kW/15kW
・ブレーキ無し
・形R88M-K11K015T（-S2）/-K15K015T（-S2）【ABS】
・ブレーキ付き
・形R88M-K11K015T-B（S2）/-K15K015T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1,500r/min、2,000r/minモータ（400V）
400W/600W
・ブレーキ無し
・形R88M-K40020F（-S2）/-K60020F（-S2）【INC】
・形R88M-K40020C（-S2）/-K60020C（-S2）【ABS】
・ブレーキ付き
・形R88M-K40020F-B（S2）/-K60020F-B（S2）【INC】
・形R88M-K40020C-B（S2）/-K60020C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1kW/1.5kW/2kW/3kW
・ブレーキ無し
・形R88M-K1K020F（-S2）/-K1K520F（-S2）/-K2K020F（-S2）/-K3K020F（-S2）【INC】
・形R88M-K1K020C（-S2）/-K1K520C（-S2）/-K2K020C（-S2）/-K3K020C（-S2）【ABS】
・ブレーキ付き
・形R88M-K1K020F-B（S2）/-K1K520F-B（S2）/-K2K020F-B（S2）/-K3K020F-B（S2）【INC】
・形R88M-K1K020C-B（S2）/-K1K520C-B（S2）/-K2K020C-B（S2）/-K3K020C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4kW/5kW
・ブレーキ無し
・形R88M-K4K020F（-S2）/-K5K020F（-S2）【INC】
・形R88M-K4K020C（-S2）/-K5K020C（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K020F-B（S2）/-K5K020F-B（S2）【INC】
・形R88M-K4K020C-B（S2）/-K5K020C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
7.5kW
・ブレーキ無し
・R88M-K7K515C（-S2）【ABS】
・ブレーキ付き
・R88M-K7K515C-B（-S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
11kW/15kW
・ブレーキ無し
・形R88M-K11K015C（-S2）/-K15K015C（-S2）【ABS】
・ブレーキ付き
・形R88M-K11K015C-B（S2）/-K15K015C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1000r/minモータ（200V）
900W
・ブレーキ無し
・形R88M-K90010H（-S2）【INC】
・形R88M-K90010T（-S2）【ABS】
・ブレーキ付き
・形R88M-K90010H-B（S2）【INC】
・形R88M-K90010T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
2kW/3kW
・ブレーキ無し
・形R88M-K2K010H（-S2）/-K3K010H（-S2）【INC】
・形R88M-K2K010T（-S2）/-K3K010T（-S2）【ABS】
・ブレーキ付き
・形R88M-K2K010H-B（S2）/-K3K010H-B（S2）【INC】
・形R88M/-K2K010T-B（S2）/-K3K010T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4.5kW
・ブレーキ無し
・形R88M-K4K510T（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K510T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
6kW
・ブレーキ無し
・形R88M-K6K010T（-S2）【ABS】
・ブレーキ付き
・形R88M-K6K010T-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
1000r/minモータ（400V）
900W
・ブレーキ無し
・形R88M-K90010F（-S2）【INC】
・形R88M-K90010C（-S2）【ABS】
・ブレーキ付き
・形R88M-K90010F-B（S2）【INC】
・形R88M-K90010C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
2kW/3kW
・ブレーキ無し
・形R88M-K2K010F（-S2）/-K3K010F（-S2）【INC】
・形R88M-K2K010C（-S2）/-K3K010C（-S2）【ABS】
・ブレーキ付き
・形R88M-K2K010F-B（S2）/-K3K010F-B（S2）【INC】
・形R88M-K2K010C-B（S2）/-K3K010C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
4.5kW
・ブレーキ無し
・形R88M-K4K510C（-S2）【ABS】
・ブレーキ付き
・形R88M-K4K510C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
6kW
・ブレーキ無し
・形R88M-K6K010C（-S2）【ABS】
・ブレーキ付き
・形R88M-K6K010C-B（S2）【ABS】
注. 標準の軸形状はストレート軸となります。形式の後ろに「S2」を付けるとキー・タップ付きとなります。
形式の後ろに「O」を付けるとオイルシール付きとなりますが、モータ本体の寸法は変わりません。
情報更新 : 2022/12/19
