F3SR-B

セーフティライトカーテン

F3SR-B

タフ&ベーシック。セーフティライトカーテンに新たなラインナップ。3つの表示灯で見えるから「わかる」へ進化

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

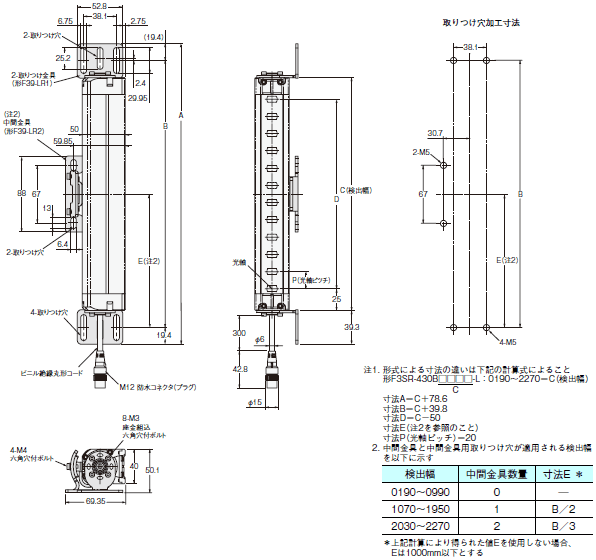

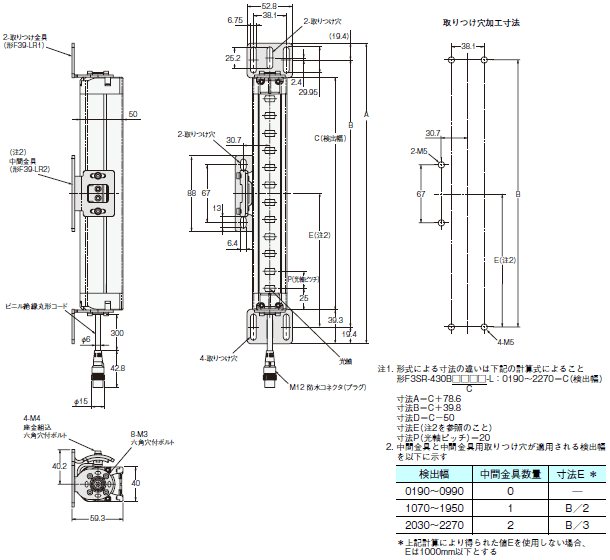

本体

上下金具を使用する場合
背面取りつけ時

F3SR-B 外形寸法 2

側面取りつけ時

F3SR-B 外形寸法 3

アクセサリ(別売)

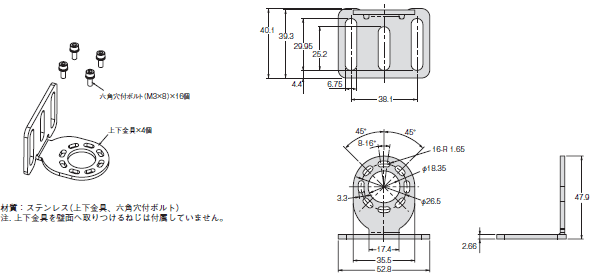

上下金具
形F39-LR1

F3SR-B 外形寸法 5

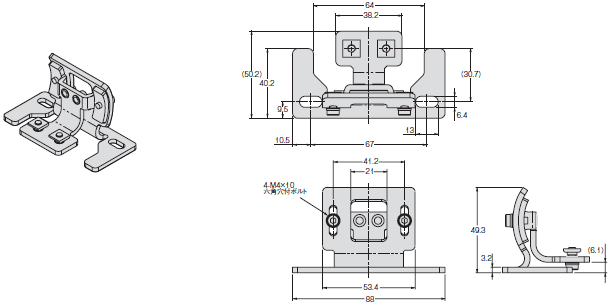

中間金具
形F39-LR2

F3SR-B 外形寸法 6

背面取りつけ時

F3SR-B 外形寸法 7

側面取りつけ時

F3SR-B 外形寸法 8

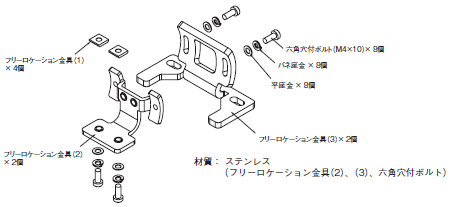

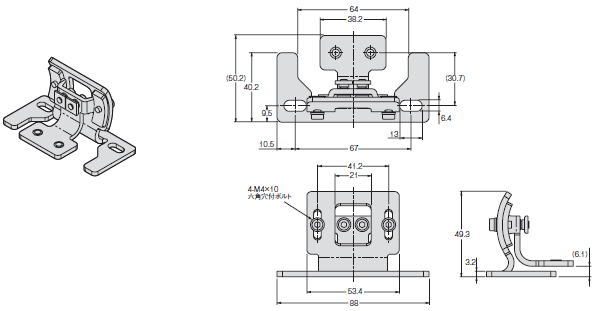

フリーロケーション金具
形F39-LR3

F3SR-B 外形寸法 9

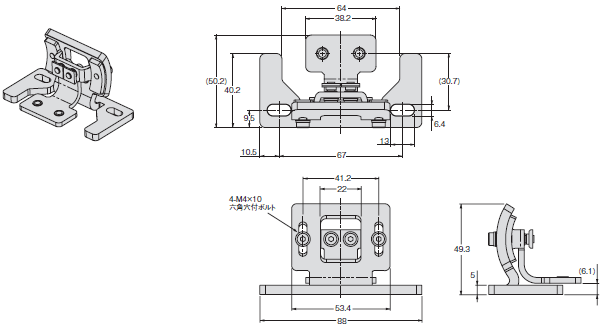

背面取りつけ時

F3SR-B 外形寸法 10

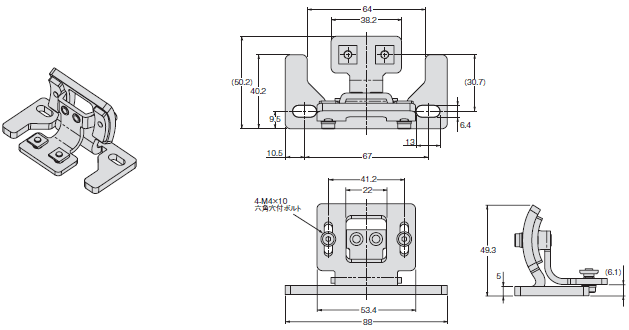

側面取りつけ時

F3SR-B 外形寸法 11

取りつけ金具の必要数量

各検出幅のセンサの取りつけに必要な金具の数量は以下の通りです。
・上下金具+中間金具(形F39-LR2)を使用する場合

F3SR-B 外形寸法 13

・フリーロケーション取りつけ金具(形F39-LR3)のみを使用 する場合

F3SR-B 外形寸法 14

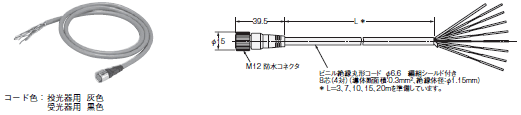

片側コネクタコード
形F39-JD3A(L=3m)
形F39-JD7A(L=7m)
形F39-JD10A(L=10m)
形F39-JD15A(L=15m)
形F39-JD20A(L=20m)

F3SR-B 外形寸法 15

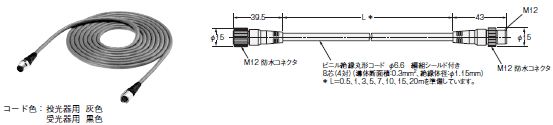

両側コネクタコード
形F39-JDR5B(L=0.5m)
形F39-JD1B(L=1m)
形F39-JD3B(L=3m)
形F39-JD5B(L=5m)
形F39-JD7B(L=7m)
形F39-JD10B(L=10m)
形F39-JD15B(L=15m)
形F39-JD20B(L=20m)

F3SR-B 外形寸法 16

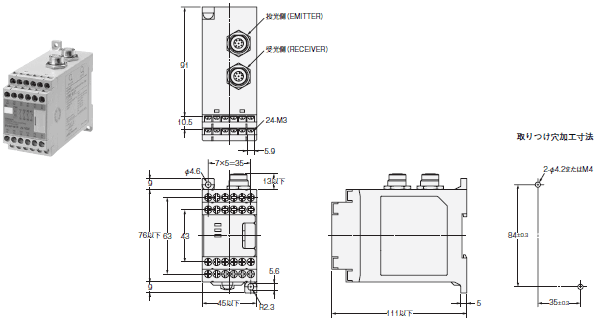

コントロールユニット
形F3SP-B1P

F3SR-B 外形寸法 17

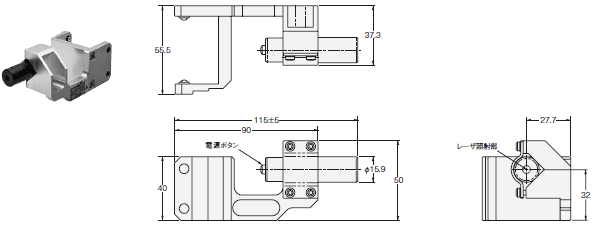

レーザポインタ
形F39-PTR

F3SR-B 外形寸法 18

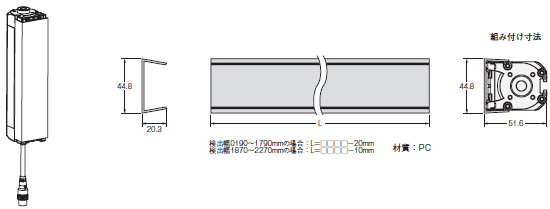

スパッタ保護カバー
形F39-HRB□□□□

F3SR-B 外形寸法 19
