G3PE(三相)

ヒータ用ソリッドステート・コンタクタ

G3PE(三相)

放熱器一体の小型、スリムタイプ三相ヒータ用ソリッドステート・コンタクタ

※ Web特別価格提供品

(単位:mm)

本体

DINレール取りつけタイプ
形G3PE-215B-3N
形G3PE-215B-2N
形G3PE-225B-2N
形G3PE-515B-3N
形G3PE-515B-2N
形G3PE-525B-2N

G3PE(三相) 外形寸法 2

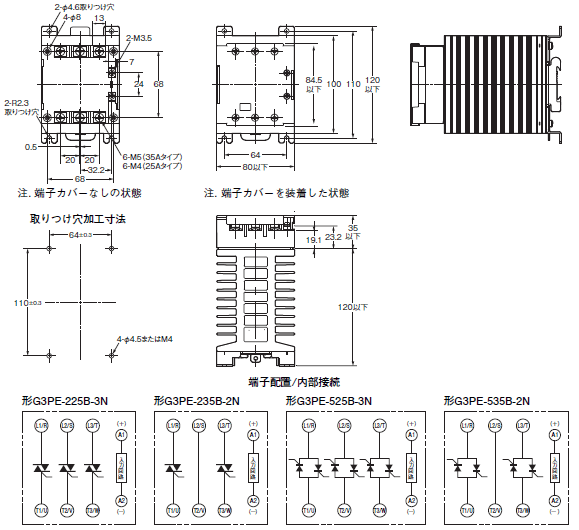

DINレール取りつけタイプ
形G3PE-225B-3N
形G3PE-235B-2N
形G3PE-525B-3N
形G3PE-535B-2N

G3PE(三相) 外形寸法 3

DINレール取りつけタイプ
形G3PE-235B-3N
形G3PE-245B-2N
形G3PE-535B-3N
形G3PE-545B-2N

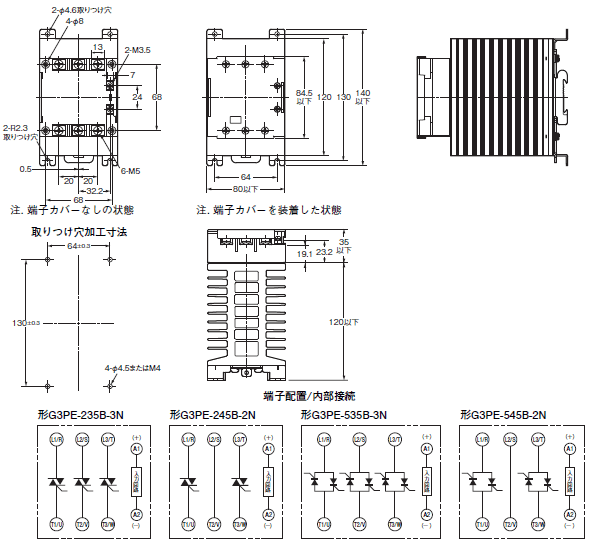

G3PE(三相) 外形寸法 4

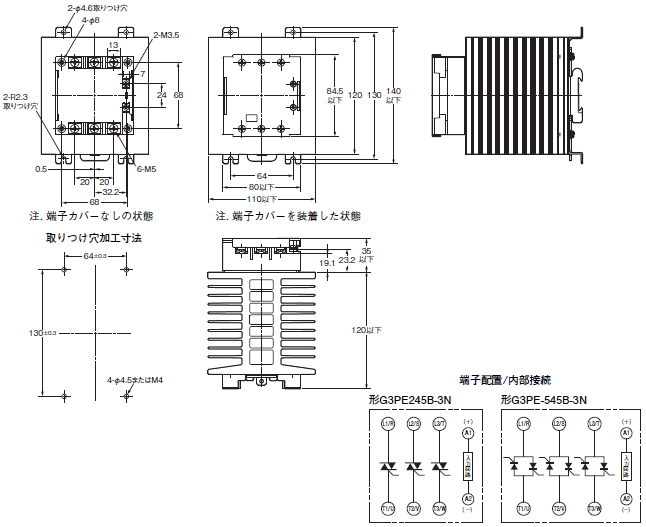

DINレール取りつけタイプ
形G3PE-245B-3N
形G3PE-545B-3N

G3PE(三相) 外形寸法 5

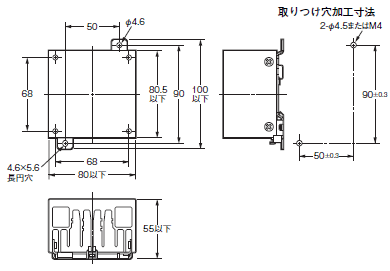

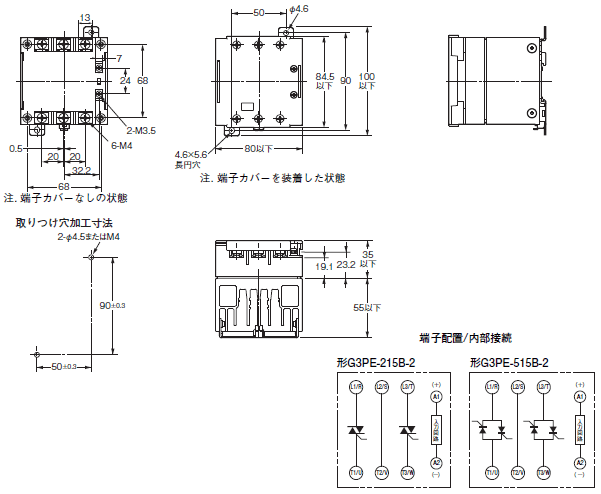

ねじ取りつけタイプ
形G3PE-215B-2
形G3PE-515B-2

G3PE(三相) 外形寸法 6

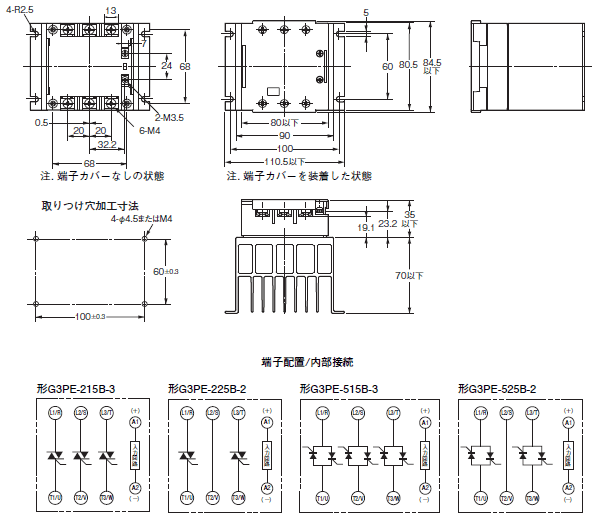

ねじ取りつけタイプ
形G3PE-215B-3
形G3PE-225B-2
形G3PE-515B-3
形G3PE-525B-2

G3PE(三相) 外形寸法 7

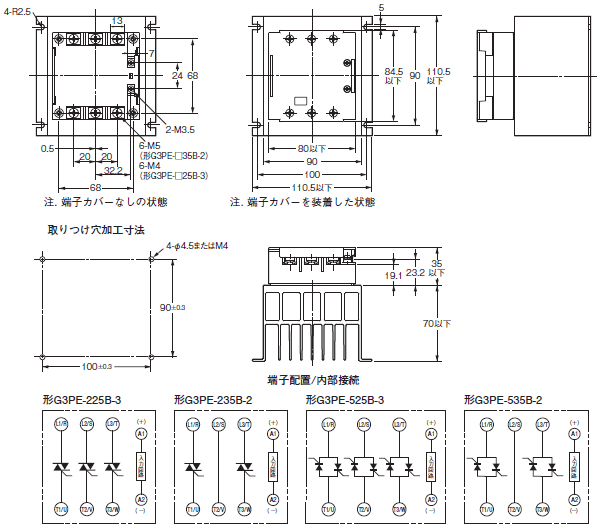

ねじ取りつけタイプ
形G3PE-225B-3
形G3PE-235B-2
形G3PE-525B-3
形G3PE-535B-2

G3PE(三相) 外形寸法 8

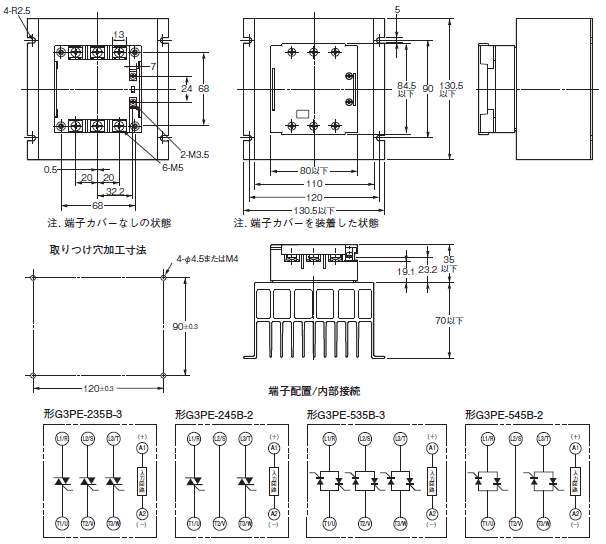

ねじ取りつけタイプ
形G3PE-235B-3
形G3PE-245B-2
形G3PE-535B-3
形G3PE-545B-2

G3PE(三相) 外形寸法 9

ねじ取りつけタイプ
形G3PE-245B-3
形G3PE-545B-3

G3PE(三相) 外形寸法 10

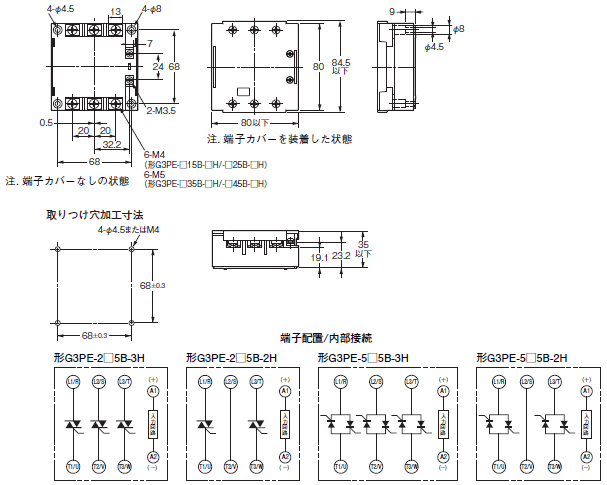

放熱器別取りつけタイプ
形G3PE-215B-3H
形G3PE-215B-2H
形G3PE-225B-3H
形G3PE-225B-2H
形G3PE-235B-3H
形G3PE-235B-2H
形G3PE-245B-3H
形G3PE-245B-2H
形G3PE-515B-3H
形G3PE-515B-2H
形G3PE-525B-3H
形G3PE-525B-2H
形G3PE-535B-3H
形G3PE-535B-2H
形G3PE-545B-3H
形G3PE-545B-2H

G3PE(三相) 外形寸法 11

オプション(別売)

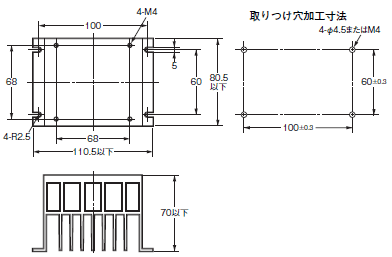

放熱器
形Y92B-P50(DINレール取りつけ可能タイプ)
形G3PE-215B-2H用
形G3PE-515B-2H用

G3PE(三相) 外形寸法 13

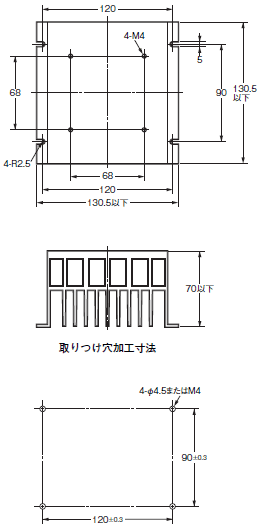

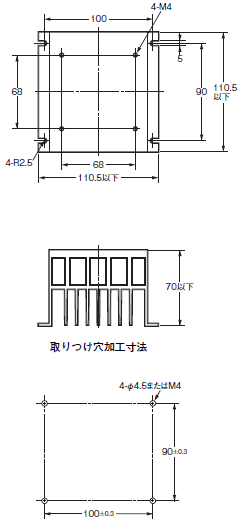

放熱器
形Y92B-P100
形G3PE-215B-3H用
形G3PE-225B-2H用
形G3PE-515B-3H用
形G3PE-525B-2H用

G3PE(三相) 外形寸法 14

放熱器
形Y92B-P150
形G3PE-225B-3H用
形G3PE-235B-2H用
形G3PE-525B-3H用
形G3PE-535B-2H用

G3PE(三相) 外形寸法 15

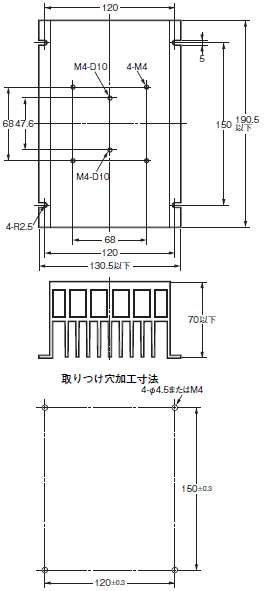

放熱器
形Y92B-P200
形G3PE-235B-3H用
形G3PE-245B-2H用
形G3PE-535B-3H用
形G3PE-545B-2H用

G3PE(三相) 外形寸法 16

放熱器
形Y92B-P250
形G3PE-245B-3H用
形G3PE-545B-3H用

G3PE(三相) 外形寸法 17
