(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

コード引き出しタイプ

形E2V-X2/X4

E2V-X□ 外形寸法 4

形E2V-X5/X8

E2V-X□ 外形寸法 5

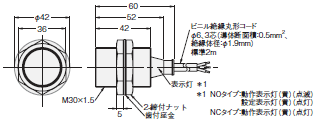

形E2V-X10/X15

E2V-X□ 外形寸法 7

コネクタ中継タイプ

形E2V-X4-M1TJ

E2V-X□ 外形寸法 9

形E2V-X8-M1TJ

E2V-X□ 外形寸法 10

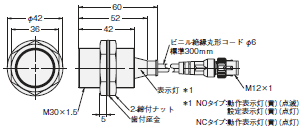

形E2V-X15-M1TJ

E2V-X□ 外形寸法 12

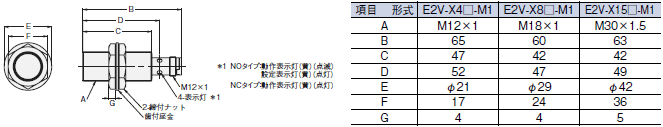

コネクタタイプ

E2V-X□ 外形寸法 14

取りつけ穴加工寸法

E2V-X□ 外形寸法 16
