2014/03 受注終了

R7M-Z, R7D-ZN□-ML2

ACサーボモータ/ドライバ（スマートステップ Junior MECHATROLINK-ＩＩ　通信内蔵タイプ）

R7M-Z, R7D-ZN□-ML2

位置決め専用、MECHATROLINK-II 通信内蔵、小型・楽々サーボ登場

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

サーボモータ置き換えプログラム

サーボモータ置き換えプログラムを大幅リニューアル。最新機種への置き換えにご活用ください。

カートを見る

この商品について

関連情報

情報更新 : 2011/04/11

（単位：mm）

ACサーボドライバ

AC200V：100W/200W/400W
形R7D-ZN01H-ML2/-ZN02H-ML2/-ZN04H-ML2

R7M-Z, R7D-ZN□-ML2 外形寸法 2

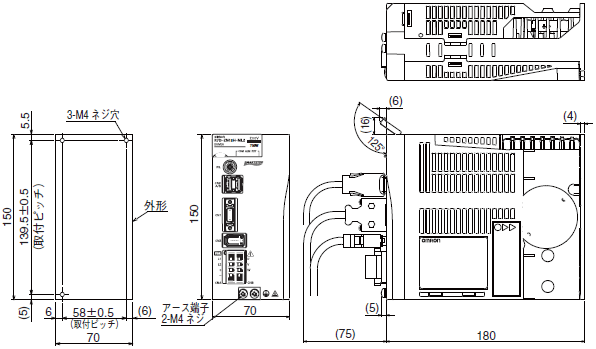

AC200V：750W
形R7D-ZN08H-ML2

R7M-Z, R7D-ZN□-ML2 外形寸法 3

ACサーボモータ

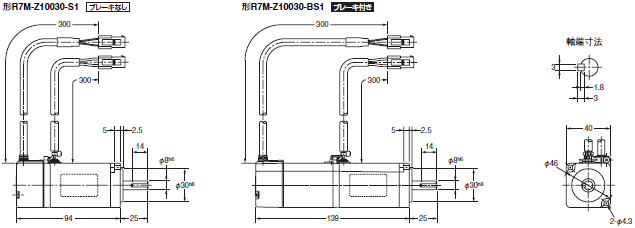

100W　
【ブレーキなし】形R7M-Z10030-S1
【ブレーキ付き】形R7M-Z10030-BS1

R7M-Z, R7D-ZN□-ML2 外形寸法 5

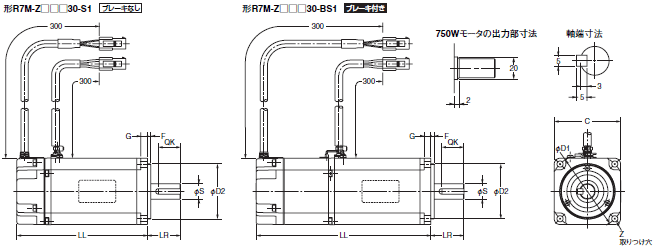

200W/400W/750W
【ブレーキなし】形R7M-Z20030-S1/-Z40030-S1/-Z75030-S1
【ブレーキ付き】形R7M-Z20030-BS1/-Z40030-BS1/-Z75030-BS1

R7M-Z, R7D-ZN□-ML2 外形寸法 6
R7M-Z, R7D-ZN□-ML2 外形寸法 7

減速機

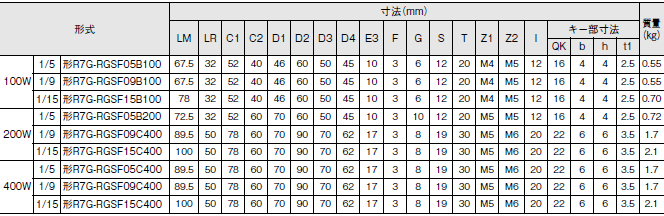

シリンダタイプモータ用（バックラッシュ：3分以内）

R7M-Z, R7D-ZN□-ML2 外形寸法 9

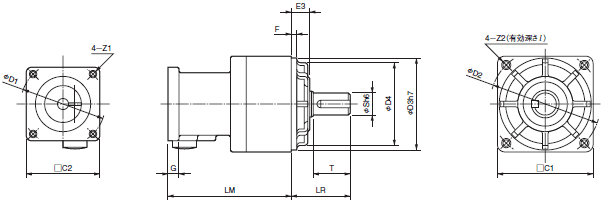

外形図

R7M-Z, R7D-ZN□-ML2 外形寸法 10

キー部寸法

R7M-Z, R7D-ZN□-ML2 外形寸法 12

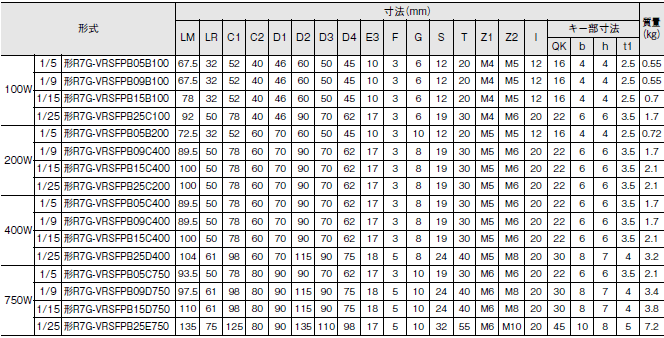

シリンダタイプモータ用（バックラッシュ：45分以内）

R7M-Z, R7D-ZN□-ML2 外形寸法 13

外形図

R7M-Z, R7D-ZN□-ML2 外形寸法 14

キー部寸法

R7M-Z, R7D-ZN□-ML2 外形寸法 16
