(単位:mm)

CPUユニット

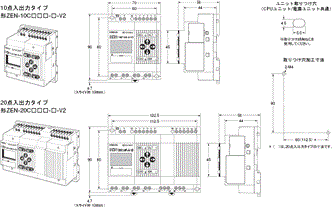

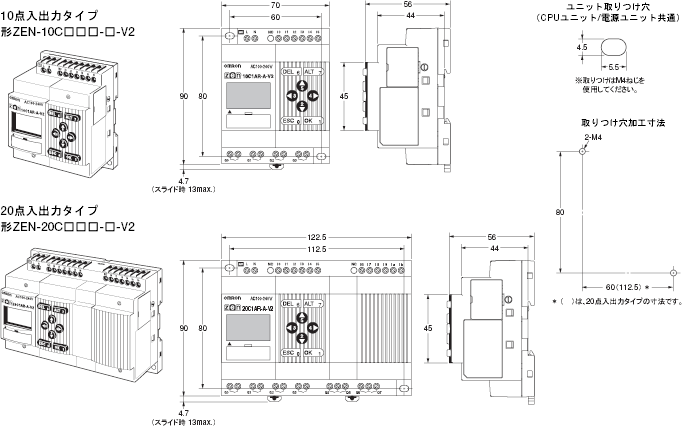

CPUユニット本体

ZEN 外形寸法 2

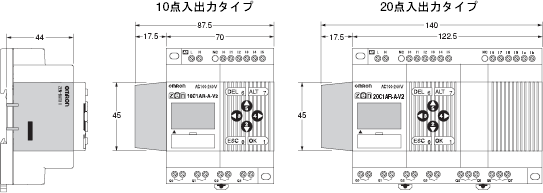

バッテリユニット取りつけ時の寸法

ZEN 外形寸法 3

拡張I/Oユニット

形ZEN-8E1□□

ZEN 外形寸法 5

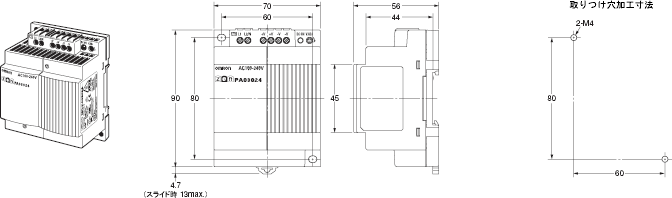

電源ユニット

形ZEN-PA03024

ZEN 外形寸法 7

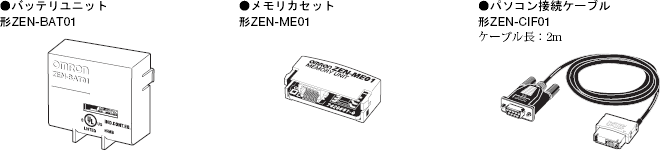

オプション(別売)

ZEN 外形寸法 8

レール取りつけ用別売品

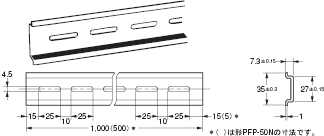

支持レール

形PFP-100N

形PFP-50N

ZEN 外形寸法 10

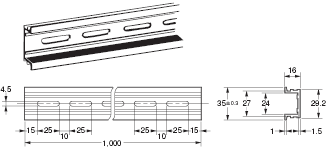

支持レール

形PFP-100N2

ZEN 外形寸法 11

エンドプレート

形PFP-M

ZEN 外形寸法 12

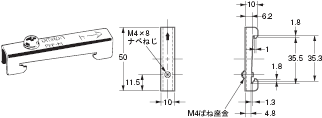

スペーサ

形PFP-S

ZEN 外形寸法 13
