(単位:mm)

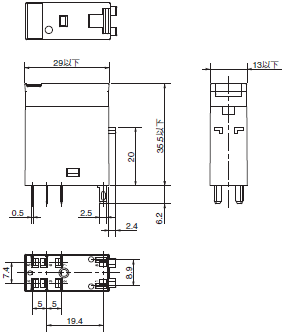

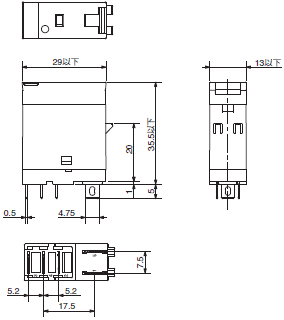

本体

1極(1c接点)

形G2R-1-S
形G2R-1-SD
形G2R-1-SN
形G2R-1-SND

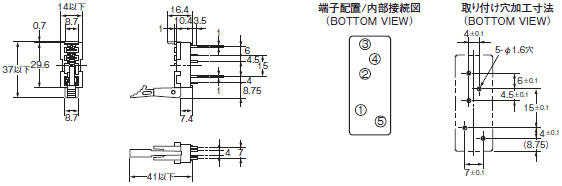

G2R-□-S 外形寸法 2

2極(2c接点)

形G2R-2-S
形G2R-2-SD
形G2R-2-SN
形G2R-2-SND

G2R-□-S 外形寸法 3

1極メカニカルインジケータ付き(1c接点)

形G2R-1-SNI(S)
形G2R-1-SNDI(S)

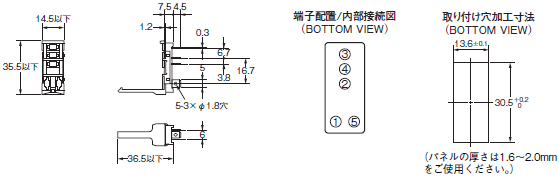

G2R-□-S 外形寸法 4

2極メカニカルインジケータ付き(2c接点)

形G2R-2-SNI(S)
形G2R-2-SNDI(S)

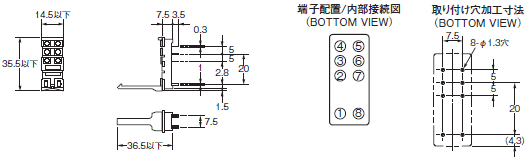

G2R-□-S 外形寸法 5

オプション(別売)

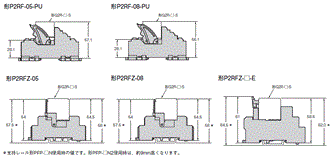

形P2RF-05-PU

G2R-□-S 外形寸法 7

形P2RF-08-PU

G2R-□-S 外形寸法 8

形P2RFZ-05(1極)

G2R-□-S 外形寸法 9

形P2RFZ-08(2極)

G2R-□-S 外形寸法 10

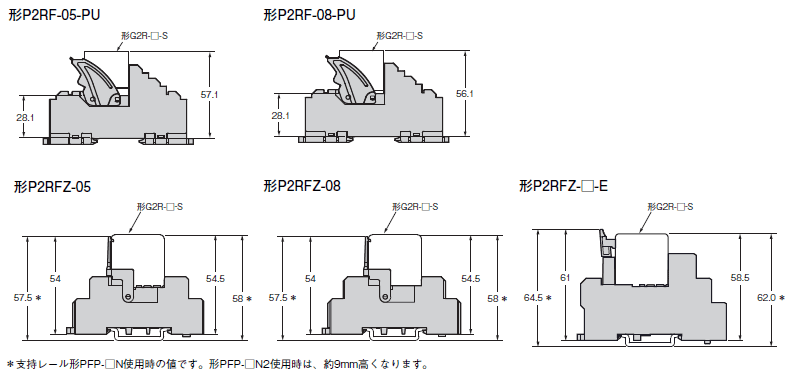

形P2RFZ-05-E(1極)(フィンガープロテクト構造)

G2R-□-S 外形寸法 11

形P2RFZ-08-E(2極)(フィンガープロテクト構造)

G2R-□-S 外形寸法 12

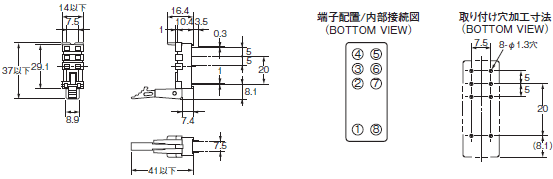

形P2RF-05(1極)

G2R-□-S 外形寸法 13

形P2RF-08(2極)

G2R-□-S 外形寸法 14

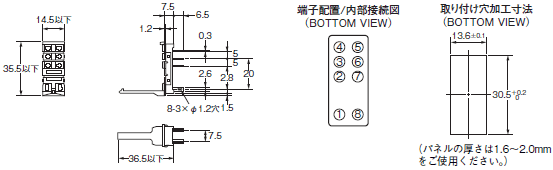

形P2RF-05-E(1極)(フィンガープロテクト構造)

G2R-□-S 外形寸法 15

形P2RF-08-E(2極)(フィンガープロテクト構造)

G2R-□-S 外形寸法 16

注. I/O SSR、表示灯モジュールを使用される場合①端子が極性となりますのでご注意ください。

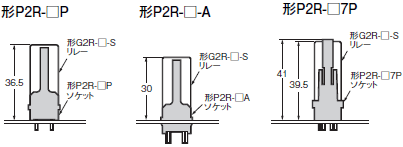

取り付け高さ

G2R-□-S 外形寸法 18

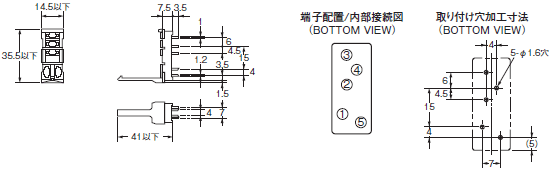

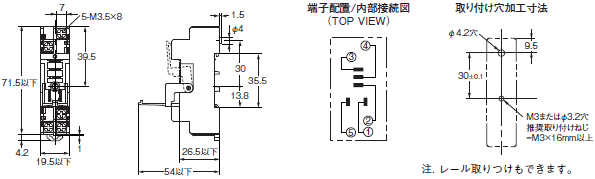

形P2R-05P(1極)

G2R-□-S 外形寸法 19

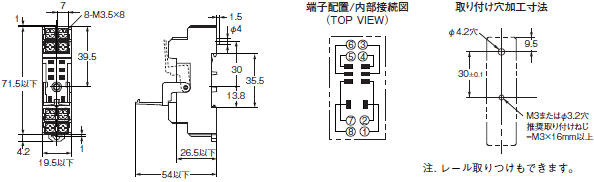

形P2R-08P(2極)

G2R-□-S 外形寸法 20

形P2R-057P(1極)

G2R-□-S 外形寸法 21

形P2R-087P(2極)

G2R-□-S 外形寸法 22

注. I/O SSR、表示灯モジュールを使用される場合①端子が(-)極性となりますのでご注意ください。

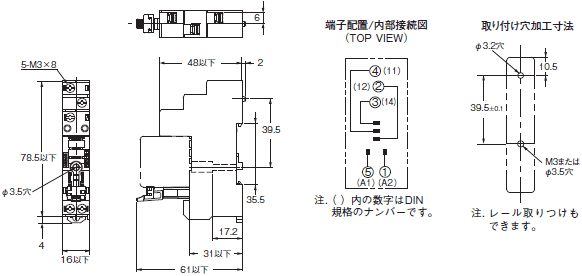

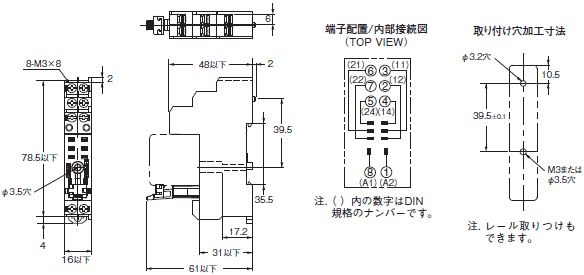

形P2R-05A(1極)

G2R-□-S 外形寸法 24

形P2R-08A(2極)

G2R-□-S 外形寸法 25

注. I/O SSR、表示灯モジュールを使用される場合①端子が(-)極性となりますのでご注意ください。

取り付け高さ

G2R-□-S 外形寸法 27

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

G2R-□-S 外形寸法 29

形PFP-100N2

G2R-□-S 外形寸法 30

エンドプレート

形PFP-M

G2R-□-S 外形寸法 31

スペーサ

形PFP-S

G2R-□-S 外形寸法 32

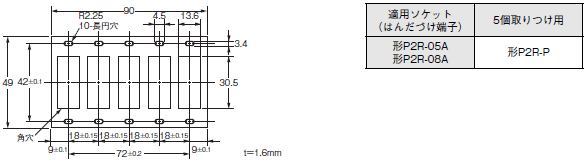

接続ソケット取りつけ板

裏面接続ソケットを多数個並べて取りつける場合にご使用ください。

G2R-□-S 外形寸法 33
