2025/03 受注終了

KS1

イオナイザ(エアーブロータイプ)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

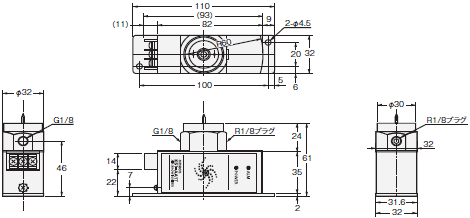

イオナイザ本体

形KS1

KS1 外形寸法 3

本体と組み合わせて使用するノズルとオプション品

ノズル

標準ノズル
形KS1-ANNS01

KS1 外形寸法 6

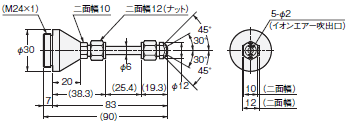

シャワーノズル60゜タイプ
形KS1-ANSW60

KS1 外形寸法 7

シャワーノズル90゜タイプ
形KS1-ANSW90

KS1 外形寸法 8

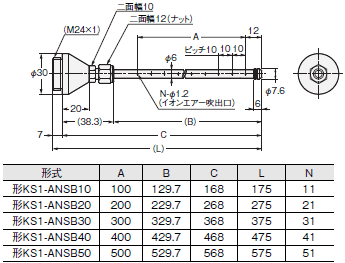

ストレートバーノズル
形KS1-ANSB□

KS1 外形寸法 9

フラットノズル
形KS1-ANFT90

KS1 外形寸法 10

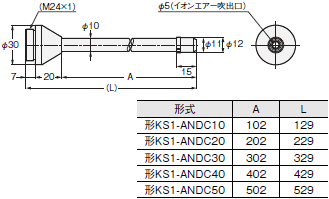

フレキシブルチューブノズル
形KS1-ANDC□

KS1 外形寸法 11

キャップ

フレキシブルフラットノズルキャップ
形KS1-ANDC-FT90

KS1 外形寸法 13

フレキシブルシャワーノズルキャップ
形KS1-ANDC-SW□

KS1 外形寸法 14

オプションチューブ

標準ノズル用オプションチューブ
形KS1-ANNS-□

KS1 外形寸法 16

オプション

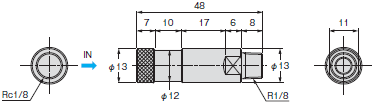

エアクリーンフィルタ
形KS1-AZ04

KS1 外形寸法 18

オールステンレス継手
形KS1-AZ03

KS1 外形寸法 19
