入力
タイプ |

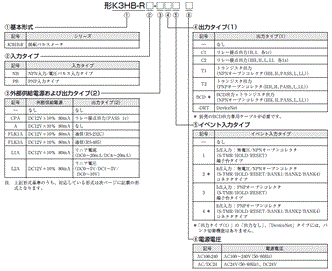

出力タイプ | 形K3HB-R | |||
---|---|---|---|---|---|
• イベント入力 端子台5点(S-TMR、
HOLD、RESET)搭載。 • 外部供給電源 DC12V 80mA 注. 形K3HB-RNB-A、形K3HB-RPB-Aは イベント入力を搭載していません。 |
![]() 96(W)×48(H)×奥行き95mm |
||||
電源電圧 | |||||
出力タイプ(2) | 出力タイプ(1) | AC100~240V | AC/DC24V | ||
NPN/
電圧 パルス 入力 タイプ |
出力なし | - | 形K3HB-RNB-A AC100-240 | 形K3HB-RNB-A AC/DC24 | |
リレー接点 | PASS 1c | H、L : 各1c | 形K3HB-RNB-CPAC11 AC100-240 | 形K3HB-RNB-CPAC11 AC/DC24 | |
HH、H、L、LL : 各1a | 形K3HB-RNB-CPAC21 AC100-240 | 形K3HB-RNB-CPAC21 AC/DC24 | |||
トランジスタ | - | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RNB-AT11 AC100-240 | 形K3HB-RNB-AT11 AC/DC24 | |
BCD+
トランジスタ |
- | NPNオープンコレクタ
(5桁出力+HH、H、PASS、L、LL) |
形K3HB-RNB-ABCD1 AC100-240 *2 | 形K3HB-RNB-ABCD1 AC/DC24 *2 | |
通信 | RS-232C | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RNB-FLK1AT11 AC100-240 | 形K3HB-RNB-FLK1AT11 AC/DC24 | |
RS-485 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RNB-FLK3AT11 AC100-240 | 形K3HB-RNB-FLK3AT11 AC/DC24 | ||
リニア | 電流 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RNB-L1AT11 AC100-240 | 形K3HB-RNB-L1AT11 AC/DC24 | |
電圧 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RNB-L2AT11 AC100-240 | 形K3HB-RNB-L2AT11 AC/DC24 | ||
DeviceNet | ―― | DeviceNet | 形K3HB-RNB-A-DRT1 AC100-240 | 形K3HB-RNB-A-DRT1 AC/DC24 | |
PNP
*1 入力 タイプ |
出力なし | ―― | 形K3HB-RPB-A AC100-240 | 形K3HB-RPB-A AC/DC24 | |
リレー接点 | PASS 1c | H、L : 各1c | 形K3HB-RPB-CPAC11 AC100-240 | 形K3HB-RPB-CPAC11 AC/DC24 | |
HH、H、L、LL : 各1a | 形K3HB-RPB-CPAC21 AC100-240 | 形K3HB-RPB-CPAC21 AC/DC24 | |||
トランジスタ | - | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RPB-AT11 AC100-240 | 形K3HB-RPB-AT11 AC/DC24 | |
BCD+
トランジスタ |
- | NPNオープンコレクタ
(5桁出力+HH、H、PASS、L、LL) |
形K3HB-RPB-ABCD1 AC100-240 *2 | 形K3HB-RPB-ABCD1 AC/DC24 *2 | |
通信 | RS-232C | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RPB-FLK1AT11 AC100-240 | 形K3HB-RPB-FLK1AT11 AC/DC24 | |
RS-485 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RPB-FLK3AT11 AC100-240 | 形K3HB-RPB-FLK3AT11 AC/DC24 | ||
リニア | 電流 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RPB-L1AT11 AC100-240 | 形K3HB-RPB-L1AT11 AC/DC24 | |
電圧 | NPNオープンコレクタ
(HH、H、PASS、L、LL) |
形K3HB-RPB-L2AT11 AC100-240 | 形K3HB-RPB-L2AT11 AC/DC24 |
