E32シリーズ

ファイバユニット

E32シリーズ

さまざまなニーズに応えるファイバユニット

本ページに非掲載のファイバユニットに関しましてはお取引き商社にお問い合わせください。

※ Web特別価格提供品

ファイバユニット セレクタ

検出方式/取りつけ形状/使い方など、条件を選んでいくだけでファイバユニットの形式を検索できます。

(単位:mm)

標準取りつけ

ねじ型

透過形(2本セット)

E32-T11N 2M(フリーカット)

E32シリーズ 外形寸法 4

E32-T11R 2M(フリーカット)

E32シリーズ 外形寸法 5

E32-LT11 2M(フリーカット)
E32-LT11R 2M(フリーカット)

E32シリーズ 外形寸法 6

反射形

E32-C31N 2M(フリーカット)

E32シリーズ 外形寸法 8

注. 投光側に挿入するファイバには白ラインが入っています。
   M3ナット(黄銅ニッケルメッキ)
   座金(黄銅ニッケルメッキ) 付属(各2個)

E32-C91N 2M(フリーカット)

E32シリーズ 外形寸法 9

注. 投光側に挿入するファイバには白ラインが入っています。

E32-D21R 2M(フリーカット)

E32シリーズ 外形寸法 10

E32-C31 2M(フリーカット)

E32シリーズ 外形寸法 11

注. 投光側に挿入するファイバには白ラインが入っています。

E32-C31M 1M(フリーカット)

E32シリーズ 外形寸法 12

注. 投光側に挿入するファイバには白ラインが入っています。
* 付属のファイバアタッチメントは専用品です。
  別売のE39-F9は装着できません。

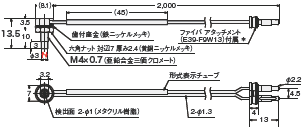

E32-D211R 2M(フリーカット)

E32シリーズ 外形寸法 13

E32-D11R 2M(フリーカット)

E32シリーズ 外形寸法 14

E32-CC200 2M(フリーカット)

E32シリーズ 外形寸法 15

注. 投光側に挿入するファイバには白ラインが入っています。

E32-LD11 2M(フリーカット)
E32-LD11R 2M(フリーカット)

E32シリーズ 外形寸法 16

ナット型

透過形(2本セット)

E32-LT11N 2M(フリーカット)

E32シリーズ 外形寸法 19

E32-T11N 2M(フリーカット)

E32シリーズ 外形寸法 20

反射形

E32-LD11N 2M(フリーカット)

E32シリーズ 外形寸法 22

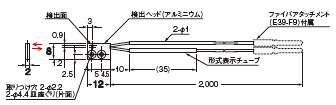

E32-C21N 2M(フリーカット)

E32シリーズ 外形寸法 23

注. 投光側に挿入するファイバには白ラインが入っています。
*対応ファイバアンプ : E3NX-FA、E3NX-CA、E3X-ZVシリーズ
 上記以外のE3X-SDやE3X-NAなどの投受ファイバ挿入口ピッチ8mmのタイプは、付属のファイバアタッチメントE39-F9-7をご使用ください。

E32-D21N 2M(フリーカット)

E32シリーズ 外形寸法 24

*対応ファイバアンプ : E3NX-FA、E3NX-CA、E3X-ZVシリーズ
上記以外のE3X-SDやE3X-NAなどの投受ファイバ挿入口ピッチ8mmのタイプは、付属のファイバアタッチメントE39-F9-7をご使用ください。

E32-C91N 2M(フリーカット)

E32シリーズ 外形寸法 25

注. 投光側に挿入するファイバには白ラインが入っています。

回帰反射形(M.S.R. 機能付)

E32-LR11NP 2M(フリーカット)

E32シリーズ 外形寸法 27

E39-RP1

E32シリーズ 外形寸法 28

材質:
〈反射面〉メタクリル樹脂
〈裏面〉ABS

円柱型

透過形(2本セット)

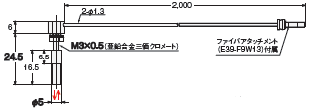

E32-T223R 2M(フリーカット)

E32シリーズ 外形寸法 31

E32-T22B 2M(フリーカット)

E32シリーズ 外形寸法 32

E32-T12R 2M(フリーカット)

E32シリーズ 外形寸法 33

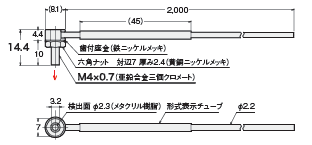

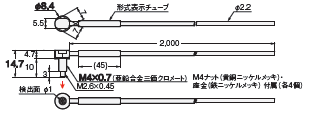

E32-T14LR 2M(フリーカット)

E32シリーズ 外形寸法 34

反射形

E32-D22B 2M(カット不可)

E32シリーズ 外形寸法 36

*接着されているため取り外しできません。

E32-D43M 1M(カット不可)

E32シリーズ 外形寸法 37

*接着されているため取り外しできません。

E32-D22R 2M(フリーカット)

E32シリーズ 外形寸法 38

E32-D221B 2M(フリーカット)

E32シリーズ 外形寸法 39

E32-D32L 2M(フリーカット)

E32シリーズ 外形寸法 40

注. 投光側に挿入するファイバには黄色点線が入っています。

E32-D33 2M(フリーカット)

E32シリーズ 外形寸法 41

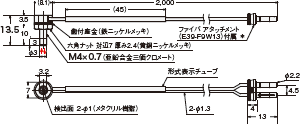

E32-D14LR 2M(フリーカット)

E32シリーズ 外形寸法 42

ナット型

透過形(2本セット)

E32-LT11N 2M(フリーカット)

E32シリーズ 外形寸法 45

E32-T11N 2M(フリーカット)

E32シリーズ 外形寸法 46

反射形

E32-LD11N 2M(フリーカット)

E32シリーズ 外形寸法 48

E32-C21N 2M(フリーカット)

E32シリーズ 外形寸法 49

注. 投光側に挿入するファイバには白ラインが入っています。
*対応ファイバアンプ : E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-Sシリーズ
 上記以外のE3X-MDA(2CHタイプ)、E3X-SDやE3X-NAなどの投受ファイバ挿入口ピッチ8mmのタイプは、付属のファイバアタッチメントE39-F9-7をご使用ください。

E32-D21N 2M(フリーカット)

E32シリーズ 外形寸法 50

*対応ファイバアンプ : E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-Sシリーズ
 上記以外のE3X-MDA(2CHタイプ)、E3X-SDやE3X-NAなどの投受ファイバ挿入口ピッチ8mmのタイプは、付属のファイバアタッチメントE39-F9-7をご使用ください。

E32-C11N 2M(フリーカット)

E32シリーズ 外形寸法 51

注. 投光側に挿入するファイバには白ラインが入っています。

回帰反射形(M.S.R. 機能付)

E32-LR11NP 2M(フリーカット)

E32シリーズ 外形寸法 53

E39-RP1

E32シリーズ 外形寸法 54

材質:
〈反射面〉メタクリル樹脂
〈裏面〉ABS

省スペース

フラット型

透過形(2本セット)

E32-T15XR 2M(フリーカット)

E32シリーズ 外形寸法 58

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-T25XR 2M(フリーカット)

E32シリーズ 外形寸法 59

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-T15YR 2M(フリーカット)

E32シリーズ 外形寸法 60

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-T25YR 2M(フリーカット)

E32シリーズ 外形寸法 61

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-T15ZR 2M(フリーカット)

E32シリーズ 外形寸法 62

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-T25ZR 2M(フリーカット)

E32シリーズ 外形寸法 63

注1. 対称形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E32-LT35Z 2M(フリーカット)

E32シリーズ 外形寸法 64

注1. 対称形状2本で1セット
   2. 取りつけねじ(ステンレス なべ小ネジM2×8)4本、バネ座金4枚、平座金4枚、ナット4枚付属

反射形

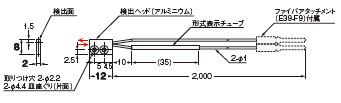

E32-D15XR 2M(フリーカット)

E32シリーズ 外形寸法 66

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

E32-D25XR 2M(フリーカット)

E32シリーズ 外形寸法 67

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

E32-D15YR 2M(フリーカット)

E32シリーズ 外形寸法 68

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

E32-D25YR 2M(フリーカット)

E32シリーズ 外形寸法 69

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

E32-D15ZR 2M(フリーカット)

E32シリーズ 外形寸法 70

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

E32-D25ZR 2M(フリーカット)

E32シリーズ 外形寸法 71

注. 取りつけねじ(ステンレス サラビスM2×8 2本)付属

スリーブ型(物体に近い場所で検出)

透過形(2本セット)

E32-T24R 2M(フリーカット)

E32シリーズ 外形寸法 74

E32-T24E 2M(フリーカット)

E32シリーズ 外形寸法 75

E32-T33 1M(フリーカット)

E32シリーズ 外形寸法 76

E32-T21-S1 2M(フリーカット)

E32シリーズ 外形寸法 77

E32-TC200BR 2M(フリーカット)

E32シリーズ 外形寸法 78

反射形

E32-D24R 2M(フリーカット)

E32シリーズ 外形寸法 80

E32-D24-S2 2M(フリーカット)

E32シリーズ 外形寸法 81

E32-D43M 1M(カット不可)

E32シリーズ 外形寸法 82

* 接着されているため取り外しできません

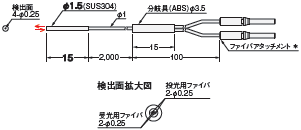

E32-D331 2M(カット不可)

E32シリーズ 外形寸法 83

* 接着されているため取り外しできません

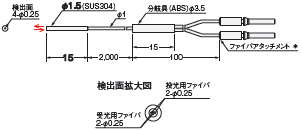

E32-D33 2M(フリーカット)

E32シリーズ 外形寸法 84

E32-D32-S1 0.5M(カット不可)

E32シリーズ 外形寸法 85

* 接着されているため取り外しできません

E32-D31-S1 0.5M(カット不可)

E32シリーズ 外形寸法 86

* 接着されているため取り外しできません

E32-DC200F4R 2M(フリーカット)

E32シリーズ 外形寸法 87

E32-D22-S1 2M(フリーカット)

E32シリーズ 外形寸法 88

E32-D21-S3 2M(フリーカット)

E32シリーズ 外形寸法 89

E32-DC200BR 2M(フリーカット)

E32シリーズ 外形寸法 90

E32-D25-S3 2M(フリーカット)

E32シリーズ 外形寸法 91

ビーム強化

小スポット反射(微小物体検出)

反射形

E32-C42 1M(カット不可) + E39-F3A

E32シリーズ 外形寸法 95

* 接着してあるため取り外しができません。
注. 投光側に挿入するファイバに白チューブがあります。

E39-F3A

E32シリーズ 外形寸法 96

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス
注. E32-C42用レンズユニットです。

E32-C42 1M(カット不可) + E39-F17

E32シリーズ 外形寸法 97

* 接着してあるため取り外しができません。
注. 投光側に挿入するファイバに白チューブがあります。

E39-F17

E32シリーズ 外形寸法 98

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス

E32-C31 2M(フリーカット) + E39-F3C

E32シリーズ 外形寸法 99

注. 投光側に挿入するファイバには白ラインが入っています。

E39-F3C

E32シリーズ 外形寸法 100

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス
注. E32-C31、E32-C31N用レンズユニットです。

E32-C21N 2M(フリーカット) + E39-F3C

E32シリーズ 外形寸法 101

注. 投光側に挿入するファイバには白ラインが入っています。

E32-C42S 1M(カット不可)

E32シリーズ 外形寸法 102

* 接着してあるため取り外しができません。
注. 投光側に挿入するファイバに白チューブがあります。

E32-L15 2M(フリーカット)

E32シリーズ 外形寸法 103

注. 投光側に挿入するファイバに白チューブがあります。

E32-C41 1M(カット不可) + E39-F3A-5

E32シリーズ 外形寸法 104

* 接着してあるため取り外しができません。
注. 投光側に挿入するファイバに白チューブがあります。

E39-F3A-5

E32シリーズ 外形寸法 105

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス
注. E32-C41、E32-C31、E32-C31N用レンズユニットです。

E32-C31 2M(フリーカット) + E39-F3A-5

E32シリーズ 外形寸法 106

注. 投光側に挿入するファイバには白ラインが入っています。

E32-C21N 2M(フリーカット) + E39-F3A-5

E32シリーズ 外形寸法 107

注. 投光側に挿入するファイバには白ラインが入っています。

E32-C41 1M(カット不可) + E39-F3B

E32シリーズ 外形寸法 108

* 接着してあるため取り外しができません。
注. 投光側に挿入するファイバに白チューブがあります。

E39-F3B

E32シリーズ 外形寸法 109

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス
注. E32-C41、E32-C31、E32-C31N用レンズユニットです。

E32-C31 2M(フリーカット) + E39-F3B

E32シリーズ 外形寸法 110

注. 投光側に挿入するファイバには白ラインが入っています。

E32-C21N 2M(フリーカット) + E39-F3B

E32シリーズ 外形寸法 111

注. 投光側に挿入するファイバには白ラインが入っています。

E32-CC200 2M(フリーカット) + E39-F18

E32シリーズ 外形寸法 112

注. 投光側に挿入するファイバには白ラインが入っています。

E39-F18

E32シリーズ 外形寸法 113

材質:
〈筒体部〉アルミニウム
〈光レンズ部〉光学ガラス
注. E32-C91N、E32-CC200用レンズユニットです。

E32-C91N 2M(フリーカット) + E39-F18

E32シリーズ 外形寸法 114

注. 投光側に挿入するファイバには白ラインが入っています。

ハイパワー(長距離設置/耐ホコリ)

ファイバのみ

透過形(2本セット)

E32-LT11N 2M(フリーカット)

E32シリーズ 外形寸法 118

E32-T17L 10M(フリーカット)

E32シリーズ 外形寸法 119

E32-LT11 2M(フリーカット)
E32-LT11R 2M(フリーカット)

E32シリーズ 外形寸法 120

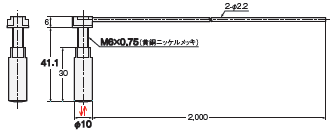

E32-T14 2M(フリーカット)

E32シリーズ 外形寸法 121

反射形

E32-D16 2M(フリーカット)

E32シリーズ 外形寸法 123

レンズ(~70℃)

レンズユニット(2個セット)

E39-F1

E32シリーズ 外形寸法 126

材質:
〈筒体部〉黄銅
〈レンズ部〉光学ガラス
注. 2個で1組です。

E39-F16

E32シリーズ 外形寸法 127

材質:
〈筒体部〉SUS303
〈光レンズ部〉光学ガラス
注. 2個で1組です。

E39-F2

E32シリーズ 外形寸法 128

材質:
〈筒体部〉黄銅
〈光レンズ部〉光学ガラス
注. 2個で1組です。

透過形(2本セット)

E32-T11N 2M(フリーカット) + E39-F1

E32シリーズ 外形寸法 130

E32-T11R 2M(フリーカット) + E39-F1

E32シリーズ 外形寸法 131

E32-T11 2M(フリーカット) + E39-F1

E32シリーズ 外形寸法 132

E32-T11N 2M(フリーカット) + E39-F16

E32シリーズ 外形寸法 133

E32-T11R 2M(フリーカット) + E39-F16

E32シリーズ 外形寸法 134

E32-T11 2M(フリーカット) + E39-F16

E32シリーズ 外形寸法 135

E32-T11R 2M(フリーカット) + E39-F2

E32シリーズ 外形寸法 136

E32-T11 2M(フリーカット) + E39-F2

E32シリーズ 外形寸法 137

レンズ(~200℃)

レンズユニット(2個セット)

E39-F1

E32シリーズ 外形寸法 140

材質:
〈筒体部〉黄銅
〈レンズ部〉光学ガラス
注. 2個で1組です。

E39-F16

E32シリーズ 外形寸法 141

材質:
〈筒体部〉SUS303
〈光レンズ部〉光学ガラス
注. 2個で1組です。

E39-F2

E32シリーズ 外形寸法 142

材質:
〈筒体部〉黄銅
〈光レンズ部〉光学ガラス
注. 2個で1組です。

E39-F1-33

E32シリーズ 外形寸法 143

材質:
〈筒体部〉黄銅
〈レンズ部〉光学ガラス
注1. 2個で1組です。
注2. E32-T51用レンズユニットです。

透過形(2本セット)

E32-T51R 2M(フリーカット) + E39-F1

E32シリーズ 外形寸法 145

E32-T81R-S 2M(カット不可) + E39-F1

E32シリーズ 外形寸法 146

E32-T61-S 2M(カット不可) + E39-F1

E32シリーズ 外形寸法 147

E32-T51R 2M(フリーカット) + E39-F16

E32シリーズ 外形寸法 148

E32-T81R-S 2M(カット不可) + E39-F16

E32シリーズ 外形寸法 149

E32-T61-S 2M(カット不可) + E39-F16

E32シリーズ 外形寸法 150

E32-T51R 2M(フリーカット) + E39-F2

E32シリーズ 外形寸法 151

E32-T81R-S 2M(カット不可) + E39-F2

E32シリーズ 外形寸法 152

E32-T61-S 2M(カット不可) + E39-F2

E32シリーズ 外形寸法 153

E32-T51 2M(フリーカット) + E39-F1-33

E32シリーズ 外形寸法 154

E32-T51 2M(フリーカット) + E39-F16

E32シリーズ 外形寸法 155

狭視界(隙間越しの検出)

透過形(2本セット)

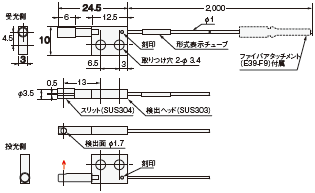

E32-A03 2M(フリーカット)

E32シリーズ 外形寸法 158

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

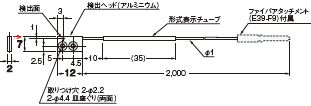

E32-A03-1 2M(フリーカット)

E32シリーズ 外形寸法 159

注1. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。
 2. 対称形状2本で1セットです。

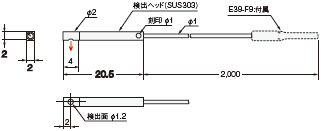

E32-A04 2M(フリーカット)

E32シリーズ 外形寸法 160

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

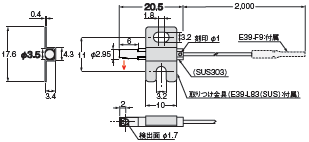

E32-T24SR 2M(フリーカット)

E32シリーズ 外形寸法 161

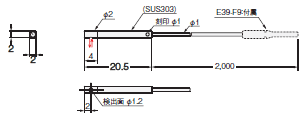

E32-T24S 2M(フリーカット)

E32シリーズ 外形寸法 162

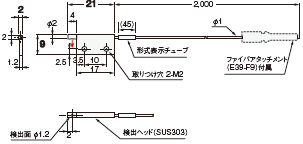

E32-T22S 2M(フリーカット)

E32シリーズ 外形寸法 163

背景をとらずに検出

限定反射形

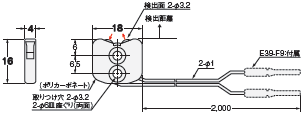

E32-L16-N 2M(フリーカット)

E32シリーズ 外形寸法 166

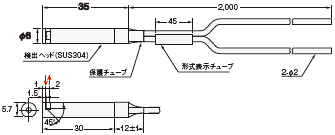

E32-L24S 2M(フリーカット)

E32シリーズ 外形寸法 167

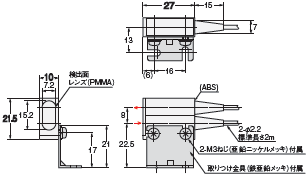

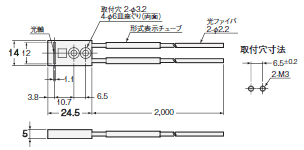

E32-L25L 2M(フリーカット)

E32シリーズ 外形寸法 168

透明体検出

回帰反射形

回帰反射形(M.S.R. 機能付)

E32-LR11NP 2M(フリーカット)

E32シリーズ 外形寸法 172

E39-RP1

E32シリーズ 外形寸法 173

材質:
〈反射面〉メタクリル樹脂
〈裏面〉ABS

E32-R16 2M( フリーカット)

E32シリーズ 外形寸法 174

E39-R1(付属)

E32シリーズ 外形寸法 175

材質:
〈反射面〉メタクリル樹脂
〈裏面〉ABS

E32-R21 2M(フリーカット)

E32シリーズ 外形寸法 176

E39-R3(付属)

E32シリーズ 外形寸法 177

材質:
〈反射面〉メタクリル樹脂
〈裏面〉ABS

限定反射形(ガラス検出用)

限定反射形

E32-L24S 2M(フリーカット)

E32シリーズ 外形寸法 180

E32-L16-N 2M(フリーカット)

E32シリーズ 外形寸法 181

E32-A08 2M(フリーカット)

E32シリーズ 外形寸法 182

E32-A12 2M(フリーカット)

E32シリーズ 外形寸法 183

E32-L25L 2M(フリーカット)

E32シリーズ 外形寸法 184

E32-A09 2M(フリーカット)

E32シリーズ 外形寸法 185

耐環境

耐薬品/耐油

透過形(2本セット)

E32-T11NF 2M(フリーカット)

E32シリーズ 外形寸法 189

E32-T11NFS 2M(フリーカット)

E32シリーズ 外形寸法 190

E32-T12F 2M(フリーカット)

E32シリーズ 外形寸法 191

E32-T11F 2M(フリーカット)

E32シリーズ 外形寸法 192

E32-T14F 2M(フリーカット)

E32シリーズ 外形寸法 193

E32-T51F 2M(フリーカット)

E32シリーズ 外形寸法 194

反射形

E32-L11FP 2M(フリーカット)

E32シリーズ 外形寸法 196

E32-L11FS 2M(フリーカット)

E32シリーズ 外形寸法 197

E32-D12F 2M(フリーカット)

E32シリーズ 外形寸法 198

E32-D11U 2M(フリーカット)

E32シリーズ 外形寸法 199

耐屈曲/耐断線

透過形(2本セット)

E32-T22B 2M(フリーカット)

E32シリーズ 外形寸法 202

E32-T21 2M(フリーカット)

E32シリーズ 外形寸法 203

E32-T11 2M(フリーカット)

E32シリーズ 外形寸法 204

E32-T25XB 2M(フリーカット)

E32シリーズ 外形寸法 205

注1. 対象形状2本で1セット
 2. 取りつけねじ(ステンレス サラビスM2×8 4本)付属

E39-F32C 1M

E32シリーズ 外形寸法 206

注. サドル(鉄 三価クロメートメッキ 4個)付属

反射形

E32-D22B 2M(カット不可)

E32シリーズ 外形寸法 208

E32-D21 2M(フリーカット)

E32シリーズ 外形寸法 209

E32-D221B 2M(フリーカット)

E32シリーズ 外形寸法 210

E32-D21B 2M(フリーカット)

E32シリーズ 外形寸法 211

E32-D11 2M(フリーカット)

E32シリーズ 外形寸法 212

E32-D25XB 2M(フリーカット)

E32シリーズ 外形寸法 213

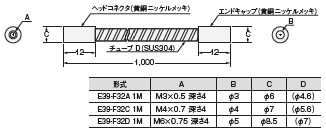

E39-F32A 1M/E39-F32C 1M/E39-F32D 1M

E32シリーズ 外形寸法 214

注. サドル(鉄 三価クロメートメッキ 2個(E39-F32C 1Mは4個))付属

耐熱

透過形(2本セット)

E32-T51R 2M(フリーカット)

E32シリーズ 外形寸法 217

E32-T51 2M(フリーカット)

E32シリーズ 外形寸法 218

E32-T54 2M(フリーカット)

E32シリーズ 外形寸法 219

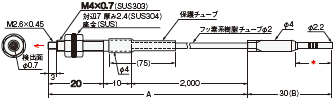

E32-T81R-S 2M(カット不可)

E32シリーズ 外形寸法 220

注. 耐熱温度はA部200℃、B部110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

E32-T84S-S 2M(カット不可)

E32シリーズ 外形寸法 221

注. 耐熱温度はA部200℃、B部110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

E32-T64-2 2M(カット不可)

E32シリーズ 外形寸法 222

注. 耐熱温度はA部300℃、B部110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

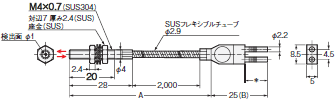

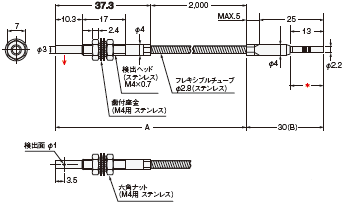

E32-T61-S 2M(カット不可)

E32シリーズ 外形寸法 223

注. 耐熱温度はA部350℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

反射形

E32-D51R 2M(フリーカット)

E32シリーズ 外形寸法 225

E32-D51 2M(フリーカット)

E32シリーズ 外形寸法 226

E32-D81R-S 2M(カット不可)

E32シリーズ 外形寸法 227

注1. 耐熱温度はA部200℃、B部110℃です。
   ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

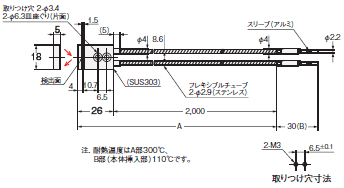

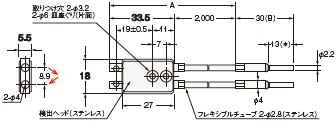

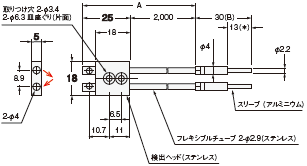

E32-A08H2 2M(カット不可)

E32シリーズ 外形寸法 228

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃です。

E32-L64 2M(カット不可)

E32シリーズ 外形寸法 229

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

E32-L86 2M(カット不可)

E32シリーズ 外形寸法 230

注. 耐熱温度はA部200℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

E32-A09H2 2M(カット不可)

E32シリーズ 外形寸法 231

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

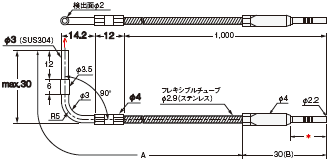

E32-D611-S 2M(カット不可)

E32シリーズ 外形寸法 232

注. 耐熱温度はA部 350℃、B部(本体挿入部) 110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

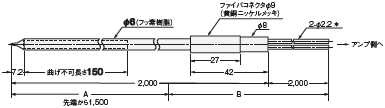

E32-D61-S 2M(カット不可)

E32シリーズ 外形寸法 233

注1. 耐熱温度はA部350℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*1印部)は、アンプの使用温度範囲内になるようにご使用ください。
*2 ファイバ長10m以上はφ6になります。
*3 ファイバ長10m以上は10になります。

E32-D73-S 2M(カット不可)

E32シリーズ 外形寸法 234

注1. 耐熱温度はA部400℃、B部300℃、C部(本体挿入部)110℃です。
   ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

専用アプリ

エリアビーム(エリア検出)

透過形(2本セット)

E32-T16PR 2M(フリーカット)

E32シリーズ 外形寸法 238

* シールスリット幅
 0.5mm/1mm(各2枚)付属

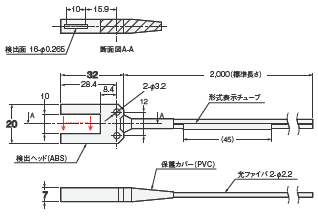

E32-T16JR 2M(フリーカット)

E32シリーズ 外形寸法 239

E32-A13 2M(フリーカット)

E32シリーズ 外形寸法 240

E32-T16WR 2M(フリーカット)

E32シリーズ 外形寸法 241

E32-G16 2M(フリーカット)

E32シリーズ 外形寸法 242

反射形

E32-D36P1 2M(フリーカット)

E32シリーズ 外形寸法 244

液面レベル検出

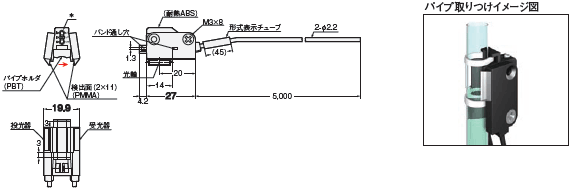

E32-A01 5M(フリーカット)

E32シリーズ 外形寸法 246

* 使用するパイプ径(1/8、1/4、3/8インチ)に応じてホルダを適切な位置に固定ください。

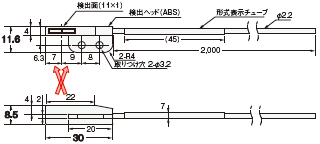

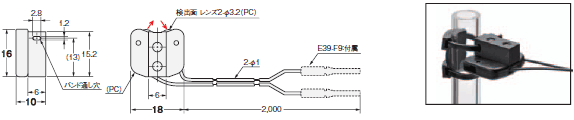

E32-L25T 2M(フリーカット)

E32シリーズ 外形寸法 247

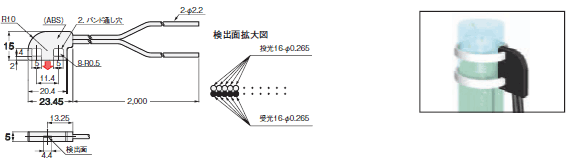

注. バンド(ナイロン)2本、反射防止板1枚付属

E32-D36T 2M(フリーカット)

E32シリーズ 外形寸法 248

E32-D82F1 4M(フリーカット)

E32シリーズ 外形寸法 249

* アンプ側光ファイバ2m部分はプラスチックファイバのためフリーカットできます。
注. 耐熱温度はA部200℃、B部85℃です。

耐真空

透過形(2本セット)

E32-T51V 1M(カット不可)

E32シリーズ 外形寸法 252

E32-T51V 1M(カット不可) + E39-F1V

E32シリーズ 外形寸法 253

E39-F1V

E32シリーズ 外形寸法 254

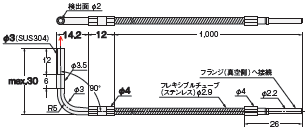

E32-T84SV 1M(カット不可)

E32シリーズ 外形寸法 255

E32-T10V 2M(フリーカット)

E32シリーズ 外形寸法 256

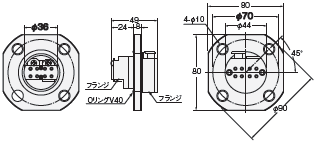

E32-VF4

E32シリーズ 外形寸法 257

注1. OリングV40を大気側の真空槽壁面にくるように取りつけてください。
 2. 取りつけ穴加工寸法:φ38±0.5mm
 3. 締めつけトルクは9.8N・m以下としてください。
 4. OリングV40付属

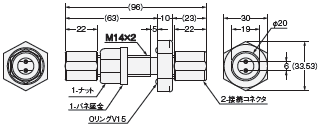

E32-VF1

E32シリーズ 外形寸法 258

注1. OリングV15を大気側の真空槽壁面にくるように取りつけてください。
 2. 取りつけ穴加工寸法:φ14.5±0.2mm
 3. 締めつけトルクはナット : 14.7N・m以下、 接続コネクタ : 1.5N・m以下としてください。
 4. OリングV15、ナット、バネ座金、接続コネクタ2個、ファイバ用Oリング4個付属

FPD/半導体/太陽電池業界

限定反射形

E32-L16-N 2M(フリーカット)

E32シリーズ 外形寸法 261

E32-A08 2M(フリーカット)

E32シリーズ 外形寸法 262

E32-A08H2 2M(カット不可)

E32シリーズ 外形寸法 263

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃です。

E32-A12 2M(フリーカット)

E32シリーズ 外形寸法 264

E32-A09 2M(フリーカット)

E32シリーズ 外形寸法 265

E32-A09H2 2M(カット不可)

E32シリーズ 外形寸法 266

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃です。
  ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

E32-L11FP 2M(フリーカット)

E32シリーズ 外形寸法 267

E32-L11FS 2M(フリーカット)

E32シリーズ 外形寸法 268

透過形(2本セット)

E32-A03 2M(フリーカット)

E32シリーズ 外形寸法 270

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

E32-A03-1 2M(フリーカット)

E32シリーズ 外形寸法 271

注1. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。
 2. 対称形状2本で1セットです。

E32-A03-2 2M(フリーカット)

E32シリーズ 外形寸法 272

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

E32-A04 2M(フリーカット)

E32シリーズ 外形寸法 273

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

E32-A04-1 2M(フリーカット)

E32シリーズ 外形寸法 274

E32-A04-8 2M(フリーカット)

E32シリーズ 外形寸法 275

注. 刻印のある面と反対側を取りつけ面(基準面)としてご使用ください。

E32-T24SR 2M(フリーカット)

E32シリーズ 外形寸法 276

E32-T24S 2M(フリーカット)

E32シリーズ 外形寸法 277
