(単位:mm)

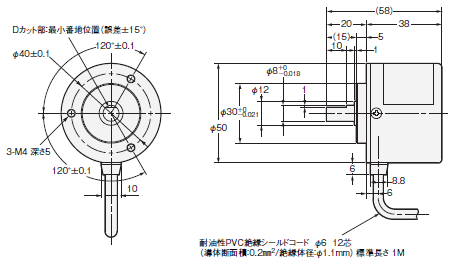

本体

形E6C3-A□5□
形E6C3-AN□E

E6C3-A 外形寸法 2

注. カプリング形E69-C08Bは別売です。

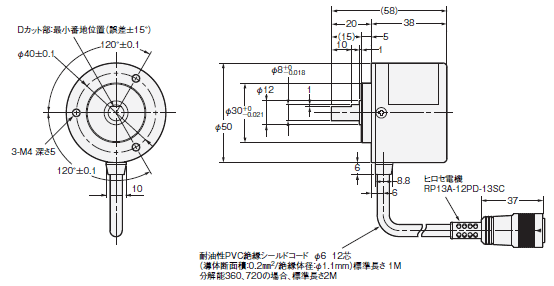

形E6C3-AG5C-C

E6C3-A 外形寸法 4

注. カプリング形E69-C08Bは別売です。

アクセサリ(別売)

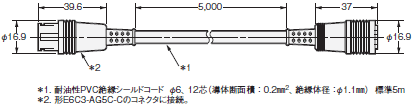

延長用コード
形E69-DF5

E6C3-A 外形寸法 7

注1. 形E69-DF5(5m)の他にコード長10m、15m、20m、98mも用意しています。(10m、20mは標準在庫しています。)
   2. カムポジショナ形H8PS接続時は100mまで延長可能です。

カプリング
形E69-C08B
形E69-C68B

フランジ
形E69-FCA03
形E69-FCA04

サーボマウント用取りつけ金具
形E69-2
