D4F

小形セーフティ・リミットスイッチ

D4F

超小形セーフティ・リミットスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2007/08/08

（単位：mm）

ローラ・レバー形（金属レバー、樹脂ローラ）
形D4F-□20-□R

D4F 外形寸法 1

ローラ・プランジャ形（金属ローラ）
形D4F-□02-□R

D4F 外形寸法 2

ローラ・レバー形（金属レバー、樹脂ローラ）
形D4F-□20-□D

D4F 外形寸法 3

ローラ・プランジャ形（金属ローラ）
形D4F-□02-□D

D4F 外形寸法 4

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

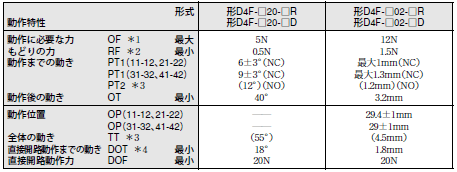

スロー・アクション（1NC/1NO）、（2NC）、（2NC/2NO）、（4NC）

D4F 外形寸法 6

注. 2極以上（2NC、2NC/2NO、4NC）の接点ON/OFF動作の同時性にはバラツキがありますので、ご使用の際にはご確認願います。
＊1. NC接点（11-12、21-22、31-32、41-42）が開路するまでの最大荷重です。
＊2. NC接点（11-12、21-22、31-32、41-42）が閉路するまでの最小荷重です。
＊3. 参考値です。
＊4. EN81、EN115に準拠して使用される場合は、最小30゜、2.8mmになります。
