(単位:mm)

指定なき寸法公差:公差等級 IT16

センサヘッド

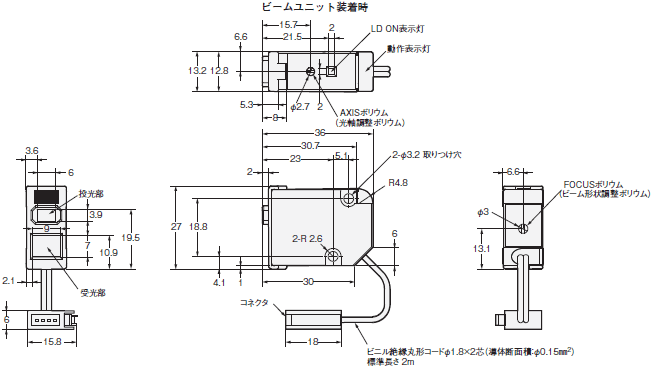

形E3C-LD11

E3C-LDA 外形寸法 2

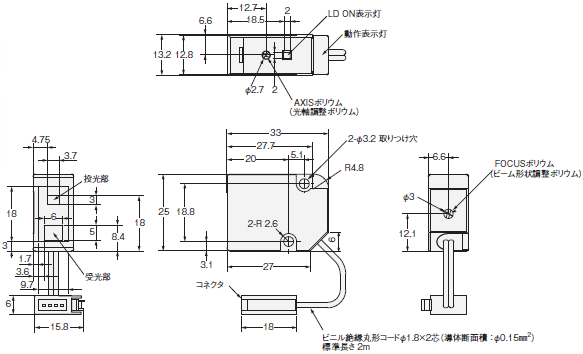

形E3C-LD21
形E3C-LD31

E3C-LDA 外形寸法 3

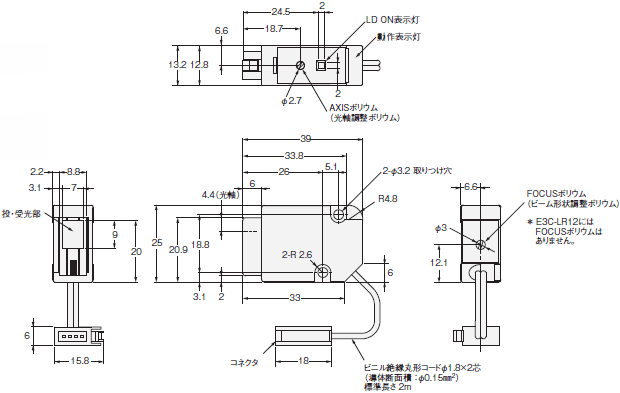

形E3C-LR11/-LR12

E3C-LDA 外形寸法 4

アンプユニット

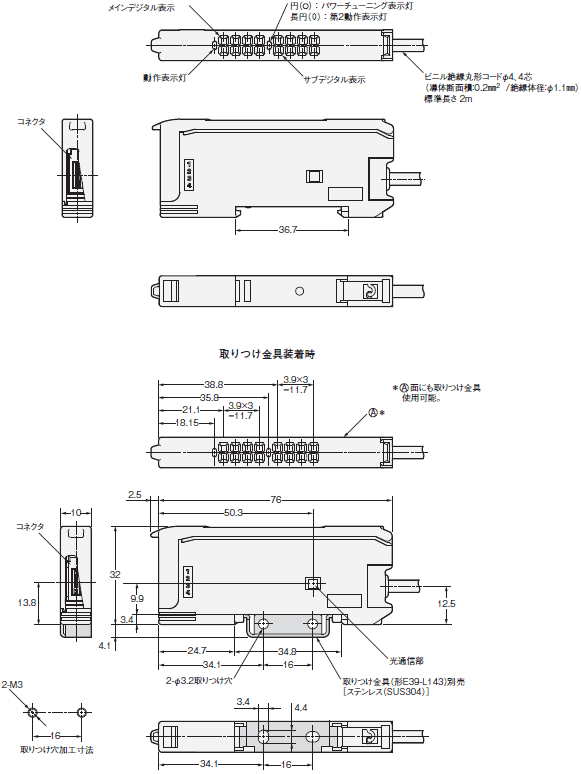

コード引き出しタイプ

形E3C-LDA11
形E3C-LDA21
形E3C-LDA41
形E3C-LDA51
形E3C-LDA11AT
形E3C-LDA41AT
形E3C-LDA11AN
形E3C-LDA41AN

E3C-LDA 外形寸法 6

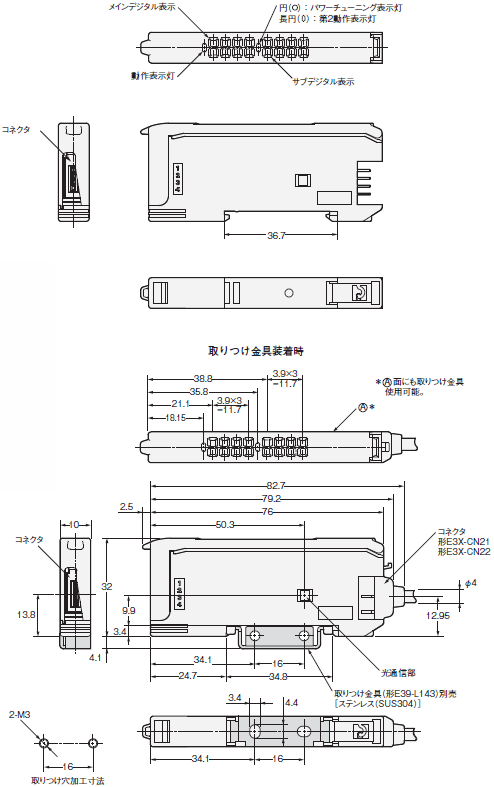

省配線コネクタタイプ

形E3C-LDA6
形E3C-LDA7
形E3C-LDA8
形E3C-LDA9
形E3C-LDA6AT
形E3C-LDA8AT

E3C-LDA 外形寸法 7

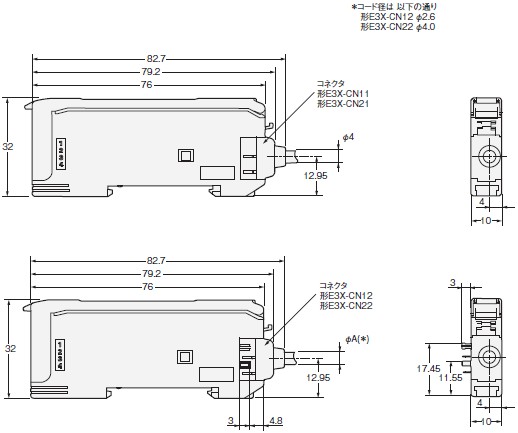

省配線コネクタタイプ

形E3C-LDA6
形E3C-LDA7
形E3C-LDA8
形E3C-LDA9
形E3C-LDA6AT
形E3C-LDA8AT

E3C-LDA 外形寸法 8

センサ通信ユニット用コネクタタイプ

形E3C-LDA0

E3C-LDA 外形寸法 9

アクセサリ(別売)

反射板
取りつけ金具

エンドプレート

省配線コネクタ
モバイルコンソール
